一种装修用墙面漆高效刷墙装置的制作方法

本实用新型涉及一种刷墙装置，尤其涉及一种装修用墙面漆高效刷墙装置。

背景技术：

墙面漆即面漆，也就是人们常说的乳胶漆，是家庭装修中用于墙面的主要的饰材之一。在基础装修费用中占相当的比例。选择优质的墙面漆是非常重要的，为了达到粘结的目的，墙面漆的主要成分为甲醛，能够牢固的粘合到墙壁上。在我国，人们习惯上把合成树脂乳液为基料，以水为分散介质，加入颜料、填料和助剂，经一定工艺过程制成的涂料，叫做乳胶漆，也叫乳胶涂料。根据应用区域的不同，墙面漆又可以分为内墙乳胶漆和外墙乳胶漆两大类别。这两种墙面漆除了具有共性之外，还各自拥有独特的个性。其中，内墙乳胶漆因为是应用地点是在室内，所以其环保性要求更高，部分的室内墙面漆还带有抗菌的功效。我们都知道室内的墙面很容易会被留下污迹，因此室内墙面漆还得耐擦洗，经受得起多次的洗刷也不会掉色或是掉粉。而外墙乳胶漆因为在室外，要长期经受雨淋日晒，故耐候性要求较高。涂装后的建筑物不但色彩丰富，还可具有不同的光泽和平滑度。再加上各种立体图案和标志，和周围环境协调配合，会使人在视觉上产生美观，舒畅之感。室内若采用内墙涂料及地面涂料装饰后，可使居住在室内的人们产生愉悦感。若在涂料中掺加粗、细骨料，或采用拉毛、喷涂和滚花等方法进行施工，可以获得各种纹理、图案及质感的涂层，是建筑物产生特殊的艺术效果，从而达到美化环境，装饰建筑的目的。

目前人工刷墙存在劳动强度大、刷墙效率低、刷墙不均匀的缺点，因此亟需研发一种劳动强度小、刷墙效率高、刷墙均匀的装修用墙面漆高效刷墙装置。

技术实现要素：

（1）要解决的技术问题

本实用新型为了克服目前人工刷墙存在劳动强度大、刷墙效率低、刷墙不均匀的缺点，本实用新型要解决的技术问题是提供一种劳动强度小、刷墙效率高、刷墙均匀的装修用墙面漆高效刷墙装置。

（2）技术方案

为了解决上述技术问题，本实用新型提供了这样一种装修用墙面漆高效刷墙装置，包括有左架、缸体、单向阀Ⅰ、进料管、底板、右架、伺服电机、下轴承座、丝杆、螺母Ⅰ、支座、固定板Ⅰ、转盘、旋转电机、连杆Ⅰ、滑块、滑轨、滚筒、喷头、紧固套、连杆Ⅱ、弹簧、上轴承座、螺母Ⅱ、软管、原料箱、单向阀Ⅱ、活塞、气缸、固定板Ⅱ和轮子，底板底部对称设有轮子，底板顶部从左至右依次设有左架、缸体、原料箱和右架，左架顶部设有固定板Ⅱ，固定板Ⅱ底部设有气缸，原料箱底部与缸体底部之间设有进料管，进料管内设有单向阀Ⅰ，缸体内设有活塞，活塞与缸体配合，活塞顶部中间与气缸下端连接，缸体右侧下部设有软管，软管位于进料管上方，软管内设有单向阀Ⅱ，右架右侧从上至下依次设有上轴承座、下轴承座和伺服电机，上轴承座与下轴承座之间安装有丝杆，丝杆下端与伺服电机连接，丝杆上安装有螺母Ⅰ和螺母Ⅱ，螺母Ⅰ和螺母Ⅱ与丝杆配合，螺母Ⅱ位于螺母Ⅰ上方，螺母Ⅰ右侧设有固定板Ⅰ，固定板Ⅰ顶部设有支座，支座顶部设有旋转电机，旋转电机前侧设有转盘，转盘边缘处铰接连接有连杆Ⅰ，螺母Ⅱ右侧设有弹簧和滑轨，滑轨位于弹簧下方，滑轨上设有滑块，滑块左侧与弹簧右端连接，滑块右侧铰接连接有连杆Ⅱ，连杆Ⅱ中部与连杆Ⅰ上端铰接连接，连杆Ⅱ右端设有滚筒，连杆Ⅱ中部设有紧固套，紧固套中套有喷头，喷头位于滚筒上方，喷头左端与软管上端连接。

优选地，还包括有行程开关，上轴承座下部设有行程开关。

优选地，底板材料为不锈钢。

工作原理：当需要刷墙面漆时，工人先将墙面漆倒入原料箱内，控制伺服电机正转，伺服电机带动丝杆正转，在丝杆的作用下，螺母Ⅰ和螺母Ⅱ同时向上运动，螺母Ⅰ和螺母Ⅱ同时带动固定板Ⅰ、滑轨和弹簧同时向上运动，当滚筒向上运动到需要刷墙位置时，控制伺服电机停止转动。然后控制气缸收缩，气缸带动活塞向上运动，此时单向阀Ⅰ自动打开，原料箱内的墙面漆通过进料管吸入缸体内，当活塞向上运动到缸体顶部时，控制气缸伸长，气缸带动活塞向下运动，此时单向阀Ⅰ自动关闭，单向阀Ⅱ自动打开，缸体内的墙面漆通过软管和喷头喷出，并喷在滚筒与墙面接触处，控制旋转电机转动，旋转电机带动转盘转动，转盘通过连杆Ⅰ带动连杆Ⅱ上下摆动，连杆Ⅱ带动滚筒上下摆动，在滚筒的作用下，喷头喷出的墙面漆被刷在墙面上。在滚筒上下运动的过程中滑块在滑轨上左右往复运动，弹簧反复伸长或压缩，因此可使得滚筒刷墙过程中紧贴墙面。工人可通过控制伺服电机正转或者反转，从而调节滚筒的高度，实现不同高度的刷墙工作，并且工人可以推动本装置向其他位置移动刷墙。当刷墙完成后，控制气缸伸长，当活塞向下运动到缸体底部时，控制控制气缸停止伸长。控制旋转电机停止转动，然后控制伺服电机反转，丝杆带动丝杆反转，在丝杆的作用下，螺母Ⅰ和螺母Ⅱ带动其上部件向下运动，当滚筒向下运动到原来位置时，控制伺服电机停止转动。

因为还包括有行程开关，上轴承座下部设有行程开关。当螺母Ⅱ向上运动碰触到行程开关时，行程开关控制伺服电机停止转动，以保护设备不受损害。

因为底板材料为不锈钢，可以延长本装置的使用寿命。

（3）有益效果

本实用新型达到了劳动强度小、刷墙效率高、刷墙均匀的效果。

附图说明

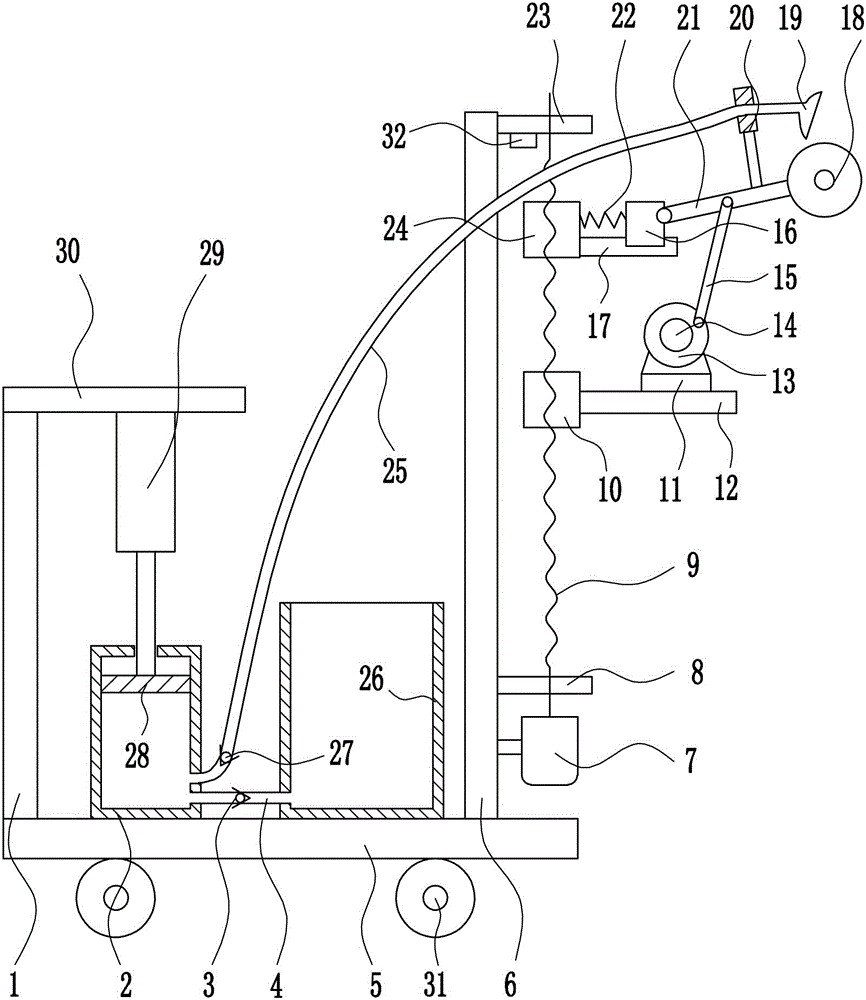

图1为本实用新型的第一种主视结构示意图。

图2为本实用新型的第二种主视结构示意图

附图中的标记为：1-左架，2-缸体，3-单向阀Ⅰ，4-进料管，5-底板，6-右架，7-伺服电机，8-下轴承座，9-丝杆，10-螺母Ⅰ，11-支座，12-固定板Ⅰ，13-转盘，14-旋转电机，15-连杆Ⅰ，16-滑块，17-滑轨，18-滚筒，19-喷头，20-紧固套，21-连杆Ⅱ，22-弹簧，23-上轴承座，24-螺母Ⅱ，25-软管，26-原料箱，27-单向阀Ⅱ，28-活塞，29-气缸，30-固定板Ⅱ，31-轮子，32-行程开关。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种装修用墙面漆高效刷墙装置，如图1-2所示，包括有左架1、缸体2、单向阀Ⅰ3、进料管4、底板5、右架6、伺服电机7、下轴承座8、丝杆9、螺母Ⅰ10、支座11、固定板Ⅰ12、转盘13、旋转电机14、连杆Ⅰ15、滑块16、滑轨17、滚筒18、喷头19、紧固套20、连杆Ⅱ21、弹簧22、上轴承座23、螺母Ⅱ24、软管25、原料箱26、单向阀Ⅱ27、活塞28、气缸29、固定板Ⅱ30和轮子31，底板5底部对称设有轮子31，底板5顶部从左至右依次设有左架1、缸体2、原料箱26和右架6，左架1顶部设有固定板Ⅱ30，固定板Ⅱ30底部设有气缸29，原料箱26底部与缸体2底部之间设有进料管4，进料管4内设有单向阀Ⅰ3，缸体2内设有活塞28，活塞28与缸体2配合，活塞28顶部中间与气缸29下端连接，缸体2右侧下部设有软管25，软管25位于进料管4上方，软管25内设有单向阀Ⅱ27，右架6右侧从上至下依次设有上轴承座23、下轴承座8和伺服电机7，上轴承座23与下轴承座8之间安装有丝杆9，丝杆9下端与伺服电机7连接，丝杆9上安装有螺母Ⅰ10和螺母Ⅱ24，螺母Ⅰ10和螺母Ⅱ24与丝杆9配合，螺母Ⅱ24位于螺母Ⅰ10上方，螺母Ⅰ10右侧设有固定板Ⅰ12，固定板Ⅰ12顶部设有支座11，支座11顶部设有旋转电机14，旋转电机14前侧设有转盘13，转盘13边缘处铰接连接有连杆Ⅰ15，螺母Ⅱ24右侧设有弹簧22和滑轨17，滑轨17位于弹簧22下方，滑轨17上设有滑块16，滑块16左侧与弹簧22右端连接，滑块16右侧铰接连接有连杆Ⅱ21，连杆Ⅱ21中部与连杆Ⅰ15上端铰接连接，连杆Ⅱ21右端设有滚筒18，连杆Ⅱ21中部设有紧固套20，紧固套20中套有喷头19，喷头19位于滚筒18上方，喷头19左端与软管25上端连接。

还包括有行程开关32，上轴承座23下部设有行程开关32。

底板5材料为不锈钢。

工作原理：当需要刷墙面漆时，工人先将墙面漆倒入原料箱26内，控制伺服电机7正转，伺服电机7带动丝杆9正转，在丝杆9的作用下，螺母Ⅰ10和螺母Ⅱ24同时向上运动，螺母Ⅰ10和螺母Ⅱ24同时带动固定板Ⅰ12、滑轨17和弹簧22同时向上运动，当滚筒18向上运动到需要刷墙位置时，控制伺服电机7停止转动。然后控制气缸29收缩，气缸29带动活塞28向上运动，此时单向阀Ⅰ3自动打开，原料箱26内的墙面漆通过进料管4吸入缸体2内，当活塞28向上运动到缸体2顶部时，控制气缸29伸长，气缸29带动活塞28向下运动，此时单向阀Ⅰ3自动关闭，单向阀Ⅱ27自动打开，缸体2内的墙面漆通过软管25和喷头19喷出，并喷在滚筒18与墙面接触处，控制旋转电机14转动，旋转电机14带动转盘13转动，转盘13通过连杆Ⅰ15带动连杆Ⅱ21上下摆动，连杆Ⅱ21带动滚筒18上下摆动，在滚筒18的作用下，喷头19喷出的墙面漆被刷在墙面上。在滚筒18上下运动的过程中滑块16在滑轨17上左右往复运动，弹簧22反复伸长或压缩，因此可使得滚筒18刷墙过程中紧贴墙面。工人可通过控制伺服电机7正转或者反转，从而调节滚筒18的高度，实现不同高度的刷墙工作，并且工人可以推动本装置向其他位置移动刷墙。当刷墙完成后，控制气缸29伸长，当活塞28向下运动到缸体2底部时，控制控制气缸29停止伸长。控制旋转电机14停止转动，然后控制伺服电机7反转，丝杆9带动丝杆9反转，在丝杆9的作用下，螺母Ⅰ10和螺母Ⅱ24带动其上部件向下运动，当滚筒18向下运动到原来位置时，控制伺服电机7停止转动。

因为还包括有行程开关32，上轴承座23下部设有行程开关32。当螺母Ⅱ24向上运动碰触到行程开关32时，行程开关32控制伺服电机7停止转动，以保护设备不受损害。

因为底板5材料为不锈钢，可以延长本装置的使用寿命。
