一种新型竹木地板的制作方法

本实用新型涉及竹木地板领域，具体为一种新型竹木地板。

背景技术：

目前地板是家庭装修最常用的一种材料，而竹木地板变的更加流行，目前市场上的竹木地板隔音效果不是很好，特别是对家里有小孩的人来说，隔音效果就变的尤为重要，小孩的在地上玩玩具，砸东西声音会经常吵到楼下的人，为此他们需要更好的隔音效果的竹木地板，除此之外，一些建筑在最底层在下雨天会产生地潮，地潮的水分很容易进入地板，导致地板腐蚀，变色等一系列的问题，不利于长时间使用。

技术实现要素：

本实用新型的目的在于提供一种新型竹木地板，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种新型竹木地板，包括竹板层，所述竹板层上端设置有烤漆层，所述竹板层下端设置有第一纤维层，所述竹板层和第一纤维层之间通过第一树脂AB胶层粘接，所述第一纤维层下端设置有隔音板，所述隔音板和第一纤维层之间通过第二树脂AB胶层粘接，所述隔音板下端设置有第二纤维层，所述隔音板和第二纤维层之间通过第三树脂AB胶层粘接，所述第二纤维层下端设置有防水层，所述第二纤维层和防水层之间通过第四树脂AB胶层粘接。

优选的，所述隔音板内设有大凹槽，所述大凹槽上设有上小凹槽、前小凹槽和下小凹槽。

优选的，所述隔音板上设置有大凸头，所述大凸头上设置有上小凸头、前小凸头和下小凸头。

优选的，所述防水层下端设置有防水胶层。

与现有技术相比，本实用新型的有益效果是：该新型竹木地板，通过第一纤维层、隔音板和第二纤维层，三层隔音材料进行隔音，使隔音的效果更加好，通过防水层和防水胶层双层防止地潮的水分进入竹木地板中，腐蚀地板，使竹木地板可以使用更长时间，不出现腐蚀，变色等一系列的问题，通过大凹槽和大凸头上的上小凹槽、前小凹槽、下小凹槽与上小凸头、前小凸头、下小凸头使竹木地板与竹木地板连接的更加紧密，拼接处的缝隙更小。

附图说明

图1为本实用新型剖面结构示意图；

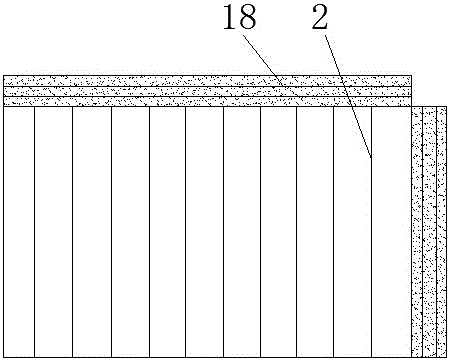

图2为本实用新型俯视结构示意图。

图中：1烤漆层、2竹板层、3第一纤维层、4隔音板、5第二纤维层、6防水层、7防水胶层、8第一树脂AB胶层、9第二树脂AB胶层、10第三树脂AB胶层11第四树脂AB胶层、12上小凹槽、13前小凹槽、14大凹槽、15下小凹槽、16上小凸头、17前小凸头、18大凸头、19下小凸头。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种新型竹木地板，包括竹板层2，竹板层2上端设置有烤漆层1，竹板层2下端设置有第一纤维层3，竹板层2和第一纤维层3之间通过第一树脂AB胶层8粘接，第一纤维层3下端设置有隔音板4，隔音板4和第一纤维层3之间通过第二树脂AB胶层9粘接，隔音板4下端设置有第二纤维层5，隔音板4和第二纤维层5之间通过第三树脂AB胶层10粘接，第二纤维层5下端设置有防水层6，第二纤维层5和防水层6之间通过第四树脂AB胶层11粘接，隔音板4内设有大凹槽14，大凹槽14上设有上小凹槽12、前小凹槽13和下小凹槽15，隔音板4上设置有大凸头18，大凸头18上设置有上小凸头16、前小凸头17和下小凸头19， 防水层6下端设置有防水胶层7。

工作原理：所述的竹板层2是通过高压压制而成，然后每增加一层涂上树脂AB胶层，每层粘接好后，再通过高压压一次，然后在放入干燥机中干燥，使用时通过烤漆层1和竹板层2进行美观作用，第一纤维层3、隔音板4和第二纤维层5，三层共同隔音，达到更好的隔音效果，防水层6和防水胶层7双层防止地潮的水分进入竹木地板中，腐蚀地板。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
