一种玻璃幕墙支撑机构的制作方法

本实用新型属于装饰装潢领域，具体涉及一种玻璃幕墙支撑机构。

背景技术：

随着的城市建设的快速发展，在很多建筑物的外表面都会装饰幕墙增强其装饰效果，玻璃幕墙因其具有良好的通透性、美观等特点在建筑中广泛应用。传统的玻璃幕墙均采用骨架对玻璃板进行固定，这种幕墙通透性较差，从建筑外部能看到骨架，视觉效果不是很好，因此，人们设计出了新的玻璃幕墙，这种幕墙采用钢索和驳接爪及玻璃肋板对玻璃板进行固定，通透性得到了较大的提高，但是从建筑的外部还是能看到玻璃肋板，结构比较复杂，后来发展了拉索点式玻璃幕墙，但是，驳接爪的长度相同，钢索对驳接爪及玻璃板的支撑力不足，对于高层建筑，由于采用大面积的玻璃作为幕墙基材，风压较大时，玻璃玻璃幕墙的强度不足，容易发生危险。

技术实现要素：

为解决上述技术问题，本实用新型提供了一种玻璃幕墙支撑机构，可使得幕墙结构美观坚固，可减小风压较大时，玻璃幕墙强度不足的缺陷。

为达到上述目的，本实用新型的技术方案如下：一种玻璃幕墙支撑机构，包括若干钢索、第一锁固底座、第二锁固底座、调节栓、固定在地面上的连接柱，所述钢索竖直设置在玻璃拼接缝隙内侧，所述钢索上等间距设置有若干驳接爪，所述驳接爪可沿所述钢索活动，所述钢索一端通过第一锁固底座固定在幕墙顶端内侧，另一端通过第二锁固底座固定在幕墙底端内侧，所述第二锁固底座一端与所述连接柱枢轴连接，另一端与所述调节栓连接。

优选的，所述钢索端部和所述第二锁固底座设置有带有螺纹的杆部，所述螺纹与所述调节栓相配合。

优选的，所述钢索端部螺纹为反向螺纹，所述第二锁骨底座上的螺纹为 正向螺纹。

优选的，还包括锁固螺母，所述锁固螺母设置在所述杆部，与所述螺纹相配合。

优选的，所述驳接爪一端可通过螺丝锁附在所述钢索上，另一端可通过卡槽与玻璃锁附。

优选的，所述驳接爪与玻璃接触区域设置有缓冲垫。

本实用新型的有益效果是:

其一，由于采用竖直钢索来作为玻璃幕墙受到风压时的缓冲，结构简单，且钢索设置在玻璃拼接处内侧，从外围看到不钢索，提高玻璃幕墙的美观性。

其二，由于采用常规方式来大面积玻璃拼接，可提高支撑稳定性，避免由于采用的业内采用的L型或者T型支撑脚来支撑玻璃纵向的压力，造成稳定性的降低。

其三，调节栓的采用，可根据玻璃幕墙受到风压后的位移量来调节钢索的张力，将位移量稳定在设定范围内。

附图说明

为了更清楚地说明本实用新型实施例技术中的技术方案，下面将对实施例技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

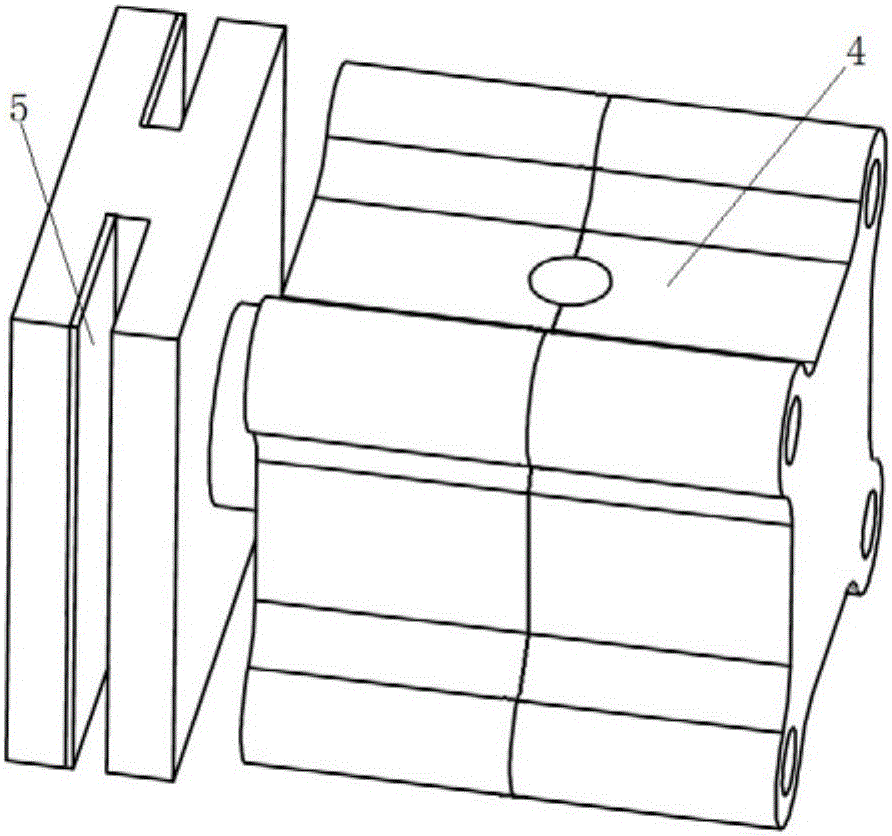

图1是本实用新型结构示意图；

图2驳接爪结构示意图；

图3是钢索结构示意图。

其中：1为钢索，2为玻璃，3为驳接爪，4为缓冲垫，5为第二锁固底座，6为第一锁固底座，7为锁固螺母，8为调节栓；

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部 分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例

如图1-3所示，本实施例中提供了一种玻璃幕墙支撑机构，在玻璃接缝处内侧，从玻璃幕墙的顶端到底端设置有钢索1，钢索1两头固定有带有螺丝杆的端子，钢索1通过第一锁固底座6和第二锁固底座5与建筑体固定连接，在钢索1和第一锁固底座6与第二锁固底座5之间设置有可以调节张力的调节栓8，钢索1端子上的螺纹和第一锁固底座6、第二锁固底座5上的螺纹方向相反，这样，调节栓8旋转时即可调节钢索1张力，在调节栓8两侧的设置有锁死调节栓8的锁固螺母7，可根据需要调节钢索1的张力，在钢索1上固定若干个驳接爪3，用于和相邻两块玻璃的固定，驳接爪3一端和钢索1可通过螺丝固定，另一端为可将通过可调节的卡槽卡住玻璃，为提高安全性，卡槽内设置有缓冲垫4，可缓冲玻璃受到冲击时产生的受力。

在每一个玻璃拼接缝隙处都设置有如上所述的钢索1结构，组成一个整体，在整个玻璃幕墙外围，看不到钢索1结构；由于玻璃采用4.8M*1.5M规格的大块玻璃，行业内采用的固定在钢索1上的L型支撑脚不能满足安全性的要求，采用墙体来支撑玻璃，用钢索1来提高玻璃在大风压的稳定性和安全性，完美解决上述问题，并且提高整个玻璃幕墙的美观性和安全性，调节栓8的采用，可根据实际受力情况，灵活调整钢索1张力以达到最优效果。

对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
