竖向石材百叶窗墙体结构的制作方法

本实用新型涉及建筑装饰领域，尤其是涉及一种竖向石材百叶窗墙体结构。

背景技术：

随着时代的进步，人们对建筑装饰效果的要求越来越高，在高档写字楼、商场和酒店大厦等外墙的装饰中，石材幕墙应用非常广泛。在石材幕墙上开窗通风，是满足建筑功能的基本要求。现有设计中，在石材幕墙上开窗多采用铝合金百叶窗，材质之间的差异造成整个幕墙系统的性能的不均，视觉效果较差，而且安装成本较高；也有在石材幕墙上开设石材百叶窗，虽然能保持建筑立面装饰效果的统一，但是采用传统安装施工工艺，使石材百叶窗的安装面积受限，且加工、安装费时，工序复杂、工期长；安装完成后，不易进行检修和清洗，难以保障石材百叶窗的长期使用。

技术实现要素：

本实用新型要解决的技术问题是提供一种竖向石材百叶窗墙体结构，具有在保证墙体整体美观度的前提下，实现大面积安装石材百叶窗，并且安装简便、节约成本、缩短工期、方便更换的特点。

为了解决上述技术问题，本实用新型提供一种竖向石材百叶窗墙体结构，包括石材幕墙结构和石材百叶结构，所述石材幕墙结构的表面安装有支承架和石材饰面板，所述支承架连接在建筑主体结构上，所述石材饰面板背 部的挂架挂置于所述支承架上，在石材幕墙结构上设有通风的窗口；所述石材百叶结构包括多条竖向石材百叶，所述多条竖向石材百叶之间通过第一连接组件首尾固定连接；多排所述石材百叶结构的首端和尾端固定于窗口的顶端和底端侧面；

第一连接组件包括一条横向T型钢构件和两条L型钢构件；两条所述L型构件的第一侧面相平行地贴合于所述T型钢构件的横向尾端的上下侧面，并通过不锈钢螺栓固定，所述L型钢构件的第二侧面相平行地贴合于所需连接的竖向石材百叶的上下端侧面。

作为优选方式，多排所述石材百叶结构的首端和尾端通过由一条横向T型钢构件和一条L型钢构件组装而成的第二连接组件固定于窗口的顶端和底端侧面。

作为优选方式，所述横向T型钢构件尾端侧面贴合于所述窗口的上端侧面和下端侧面，所述L型钢构件的第一侧面相平行地贴合于所述T型钢构件的横向尾端的侧面，并通过螺栓固定；所述石材百叶结构的首端和尾端的侧面贴合于L型钢构件的第二侧面，并通过不锈钢螺栓固定。

作为优选方式，所述石材百叶结构的内侧安装有不锈钢防虫网。

作为优选方式，所述竖向石材百叶的材质为花岗岩。

作为优选方式，所述T型钢构件和L型钢构件的表面通过氟碳喷涂防腐。

本实用新型涉及一种竖向石材百叶窗墙体结构，与现有设计相比，其优点在于：首先，石材百叶窗与石材幕墙系统材质和色彩协调统一，因此具有更加美观的视觉效果。其次，由于百叶窗与石材幕墙系统的材质相同，因此性能相近，后期维护比较方便。另外，石材百叶窗和幕墙之间通过T型钢 构件和L型钢构件构成的连接组件固定连接，无需开槽，安装方便，省时省力，石材百叶片损坏后，方便更换，并且T型钢构件结构更稳定。

再者，在石材百叶窗内部安装黑色不锈钢防虫网，既不影响美观，也可预防蚊虫或杂物飘进室内，保证室内换气清新干净。

在T型钢构件和L型钢构件的表面涂覆有氟碳涂层，以防止钢构件生锈，影响其强度和美观。

附图说明

图1为本实用新型竖向石材百叶窗墙体结构截面示意图。

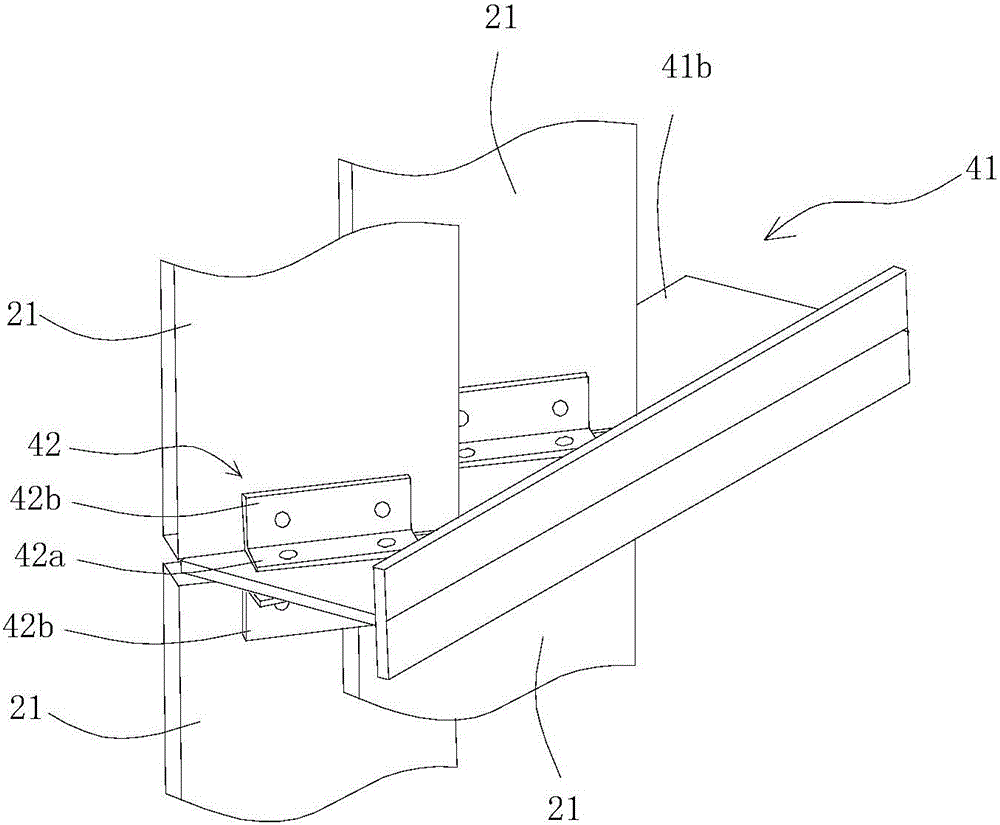

图2为本实用新型竖向石材百叶窗墙体结构的第一连接组件示意图。

附图标记如下：

10-石材幕墙结构、11-支承架、12-石材饰面板、20-石材百叶窗结构、

21-竖向石材百叶、30-第一连接组件、41-T型钢构件、42-L型钢构件、

50-第二连接组件。

具体实施方式

如图1所示，本实用新型用于建筑装饰领域，尤其是涉及一种竖向石材百叶窗墙体结构，包括石材幕墙结构10和石材百叶窗结构20，石材幕墙结构10的表面是包括支承架11和石材饰面板12，支承架11通过钢架连接在建筑主体结构上，石材饰面板12通过不锈钢背栓与背部的挂架挂置于支承架11上，即可将石材饰面版安装于建筑物的表面；为了使建筑物室内通风，在石材幕墙结构10上设有窗口，在窗口上下端固定有多排石材百叶结构20。

如图2所示，本实用新型石材百叶结构20由多条竖向石材百叶21首尾连接组合而成，材质优选为美观的花岗岩；根据通风窗口的纵向尺寸，确定组成石材百叶结构20的多条竖向石材百叶21的数量。每两条竖向石材百叶21之间通过由一条横向T型钢构件41和两条L型钢构件42组装而成的第一连接组件30首尾固定连接。将横向T型钢构件41通过钢支座与墙体预埋件连接，根据设计需求，确定竖向百叶的倾斜角度和间距，以确定L型钢构件42的边缘与T型钢构件41的边缘的水平角度。根据以上所述，L型构件的第一侧面42a相水平地贴合于所述T型钢构件41的横向尾端41b的上下侧面，并通过不锈钢螺栓43固定，所述L型钢构件42的第二侧面42b相水平地贴合于所需连接的竖向石材百叶21的上下端侧面，即可将多条竖向石材百叶连接形成石材百叶结构20；此种连接方法安装简便，可以实现大面积的石材百叶窗的安装。

如图1所示，根据窗口的横向尺寸，确定石材百叶结构20的排数；将连接而成的石材百叶结构20的首端和尾端固定于窗口的顶端和底端侧面，可以采用通过由一条横向T型钢构件41和一条L型钢构件42组装而成的第二连接组件50连接固定的方式。所述横向T型钢构件41尾端41b的一个侧面相平行地贴合于所述窗口的上端侧面和下端侧面，所述石材百叶结构20的首端和尾端的侧面贴合于L型钢构件42的第二侧面42b，并通过不锈钢螺栓43固定，所述L型钢构件42的第一侧面42a相水平地贴合于所述T型钢构件41的横向尾端41b的另一个侧面，并通过不锈钢螺栓43固定；即可将石材百叶结构20固定于窗口上下两端侧面。

可以在第一连接组件30和第二连接组件50的表面进行防腐处理，例如进行氟碳喷涂。

在石材百叶结构20的内侧安装有不锈钢防虫网，以确保通向室内的空气新鲜干净。
