有机材料复合挤塑保温板的制作方法与工艺

本实用新型涉及建筑保温技术领域，具体的说是一种有机材料复合挤塑保温板，用于建筑外墙保温。

背景技术：
目前，“CL建筑体系”存在如下缺点：1、该体系由于使用了钢筋焊接网架，在实际使用过程中会产生“冷桥”现象，发生热损耗，降低保温效果。2、由于该体系保温层外部采用50㎜厚混凝土做为保温层的保护层，其荷载较大，必须在建筑层高出由楼板层出挑钢筋混凝土板支撑该保护层，这样钢筋混凝土板位置同样产生“冷桥”现象，发生热损耗，降低保温效果。3、上述的50㎜厚混凝土做为保温层的保护层，由于为现浇混凝土，在后期养护过程中，由混凝土的物理性能影响容易出现细微裂缝，在使用过程中容易渗水，使得保温层的保温效果降低。同时，保护层使用现浇混凝土，但是不起结构承重作用，从而增加主体楼房荷载的同时，增加了混凝土的用量。

技术实现要素：

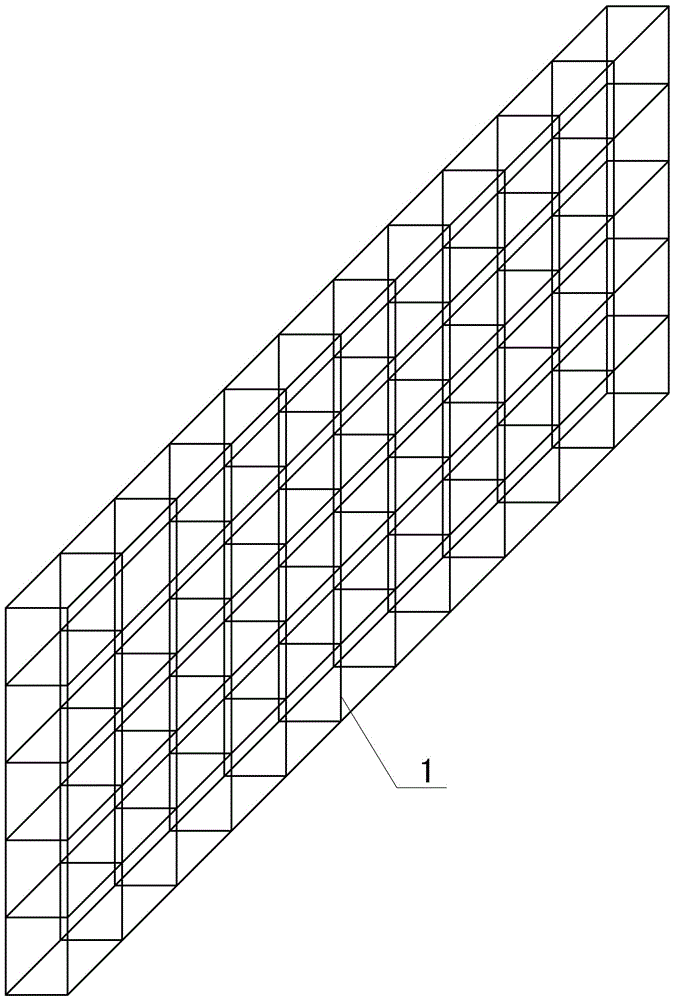

本实用新型的目的是提供一种有机材料复合挤塑保温板，可以克服现有技术的缺陷。本实用新型的技术方案如下：由有机保温材料和包裹其在内的硬塑脂结构网架组成；经挤塑工艺加工制成。进一步，所述的有机保温材料为挤塑聚苯板。进一步，所述的有机材料复合挤塑保温板的尺寸为长1200㎜×高600㎜，厚度为50㎜-300㎜。进一步，硬塑脂结构网架的材料为ABS树脂，通过模具冲压制成网筋直径为4—5㎜的网架结构。进一步，所述的有机材料复合挤塑保温板中至少含有一层硬塑脂结构网架。本实用新型的优点是有机材料复合挤塑保温板中的硬塑脂结构网架可以增强有机复合保温板的整体连接性，使得该保温板的厚度可增加至300㎜，能满足《被动式低能耗居住建筑节能设计标准》DB13（J）/T177-2015的相关规定。本发明所采用的ABS是一种综合性能十分良好的树脂，在比较宽广的温度范围内具有较高的冲击强度和表面硬度，热变形温度比PA、PVC高，尺寸稳定性好。本实用新型所采用的有机保温材料聚苯乙烯树脂其物理性能为：干密度30㎏/m3，导热系数标准值0.03W/(m﹒k)，具有高抗压、吸水率低、防潮、不透气、质轻、耐腐蚀、超抗老化（长期使用几乎无老化）、导热系数低等优异性能的环保型保温材料。本实用新型产品用于制作建筑外保温外墙板，避免产生冷桥，保温效果可大幅度提高，可以消除《CL结构构造图集》J08G208表5中导热系数的修正系数ɑ，修正系数ɑ在表5中的数值为1.15-1.42。附图说明图1为本实用新型有机材料复合挤塑保温板的结构示意图图2为本实用新型有机材料复合挤塑保温板中的硬塑脂结构网架示意图图3为本实用新型有机材料复合挤塑保温板外观示意图图中：1.硬塑脂结构网架、2有机保温材料。具体实施方式硬塑脂结构网架的材料为ABS树脂，通过模具冲压生产，为常规生产工艺。有机保温材料2为挤塑聚苯板，可以在挤塑板加工企业订制（为常规挤塑工艺生产），具体是将硬塑脂结构网架置于挤塑模具中，再以聚苯乙烯树脂为原料，经挤塑加工，使硬塑脂结构网架包裹在挤塑聚苯板体中。实施例1本实施例设计有机材料复合挤塑保温板厚度分别为60㎜、75㎜、90㎜、100㎜、150㎜，内有一层硬塑脂结构网架1，可以自由切割，使用方便。实施例2本实施例设计有机材料复合挤塑保温板厚度分别为200㎜、250㎜、300㎜，内有二层硬塑脂结构网架1，可以自由切割，使用方便。使用方法：在制作建筑外保温外墙板材时可与无机材料保温保护层通过粘接剂粘连组合，避免产生冷桥，保温效果可大幅度提高。显然，本实用新型的上述实施例仅仅是为清楚地说明本实用新型所作的举例，而并非是对本实用新型的实施方式的限定。对于所属领域的普通技术人员来说，在上述说明的基础上还可以做出其它不同形式的变化或变动。这里无法对所有的实施方式予以穷举。凡是属于本实用新型的技术方案所引伸出的显而易见的变化或变动仍处于本实用新型的保护范围之列。
