一种工艺平台雨楣的制作方法

本实用新型涉及船舶工装技术领域，特别是一种工艺平台雨楣。

背景技术：

工艺平台外观、规格统一，功能齐全，可满足总装时焊接需要，通过增加三防布围挡还可以有效防止焊接、碳刨、打磨等飞溅落地，避免了焊接飞溅等造成的油漆破坏，但是新式平台忽略了雨天防雨的功能。

技术实现要素：

本实用新型的目的是提供一种结构简单合理、安装便捷的工艺平台雨楣。

本实用新型采用的技术方案为：

一种工艺平台雨楣，包括雨楣支架和雨楣，其创新点在于：所述雨楣支架包括立柱，所述立柱下端设有两个处在同一直线上的第一腰型孔，上端与支撑臂的一端活动连接，所述支撑臂上设有左、中、右三个第二腰形孔，所述立柱与支撑臂之间设有加强筋，所述加强筋的一端固定在立柱上，另一端与中间的第二腰形孔活动连接；所述雨楣包括软玻璃层和橡胶层，所述橡胶层的一半面积通过连接件和紧固螺栓覆盖在软玻璃层上，所述连接件为L型结构，上端设有两个通孔，侧面设有第三腰形孔，所述第三腰形孔之间的具体与支撑臂上左、右第二腰形孔的距离相等。

进一步的，所述软玻璃层上同样设有连接件。

本实用新型的有益效果如下：

本实用新型结构简单、成本较低、可靠性高，此雨楣由四根可拆卸的雨楣支架通过螺栓与工艺平台栏杆连接，上部的雨楣利用软玻璃与橡胶皮组合通过螺栓与角钢支撑连接固定，遇下雨天气时，单人即可完成安装，具有重量轻、拆装方便的特点。

附图说明

下面结合附图和具体实施方式对本实用新型做进一步详细说明。

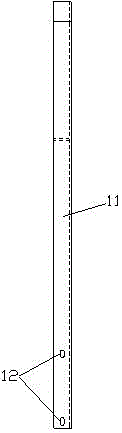

图1为本实用新型雨楣支架正视图。

图2为本实用新型雨楣支架侧视图。

图3为本实用新型雨楣正视图。

图4为本实用新型雨楣俯视图。

图5为本实用新型雨楣侧视图。

具体实施方式

如图1所示的一种工艺平台雨楣，包括雨楣支架1和雨楣2，所述雨楣支架1包括立柱11，所述立柱11下端设有两个处在同一直线上的第一腰型孔12，上端与支撑臂13的一端活动连接，所述支撑臂13上设有左、中、右三个第二腰形孔14，所述立柱11与支撑臂13之间设有加强筋15，所述加强筋15的一端固定在立柱11上，另一端与中间的第二腰形孔14活动连接；所述雨楣2包括软玻璃层21和橡胶层22，所述橡胶层22的一半面积通过连接件23和紧固螺栓24覆盖在软玻璃层21上，所述连接件23为L型结构，上端设有两个通孔231，侧面设有第三腰形孔232，所述第三腰形孔232之间的具体与支撑臂13上左、右第二腰形孔14的距离相等，所述软玻璃层21上同样设有连接件23。

以上所述是本实用新型的优选实施方式，不能以此来限定本实用新型之权利范围。应当指出，对于本技术领域的普通技术人员来说，对本实用新型的技术方案进行修改或者等同替换，都不脱离本实用新型的保护范围。
