能走水暖管的发热导热防起拱无缩缝地板的制作方法

本实用新型涉及地板技术领域，更具体地说涉及一种下部能走水暖管的地板。

背景技术：
：

实木地板具有热传导效率低的问题，使得置于地板下部的水暖管的热传导到室内地板表面的速度慢，有待改进。

技术实现要素：
：

本实用新型的目的就是针对现有技术之不足，而提供一种能走水暖管的发热导热防起拱无缩缝地板，它将水暖管置于铝合金龙骨的下部，这样水暖管的热量可以快速通过铝合金龙骨传导到地板表面，热传导效率高。

本实用新型的技术解决措施如下：

能走水暖管的发热导热防起拱无缩缝地板，包括木板块和龙骨，龙骨上成型有主筋和辅筋，木板块上成型有主筋插槽和辅筋插槽，主筋插套在主筋插槽中，辅筋插套在辅筋插槽中，辅筋成型在底边上；

方形块上成型有收容空间，龙骨的下部固定有上半圆套，水暖管夹持在上半圆套与收容空间之间，底边置于方形块的上表面，主筋的上表面露出木板块的上表面。

所述下半圆套固定在方形块的收容空间中，水暖管夹持在上半圆套和下半圆套之间。

所述木板块的下表面压在方形块的上表面。

所述上半圆套上延伸有上半圆套横向插榫，上半圆套横向插榫插套在方形块上相配合的半圆套插槽中。

所述底边上延伸有竖向边，竖向边的端部成型有横向榫，横向榫插套在方形块上相配合的横向插槽中。

所述主筋的上部竖向延伸有“7”字型或T字型的导热片，导热片的上部露出木板块的上表面。

所述横向榫为三角形。

所述横向榫为方形。

本实用新型的有益效果在于：

1、它将水暖管置于铝合金龙骨的下部，这样水暖管的热量可以快速通过铝合金龙骨传导到地板表面，热传导效率高。

2、它的龙骨具有与现有技术中的龙骨一样的，防起拱、地板表面看到的缝隙小的功能。

附图说明：

图1为实施例1的结构示意图；

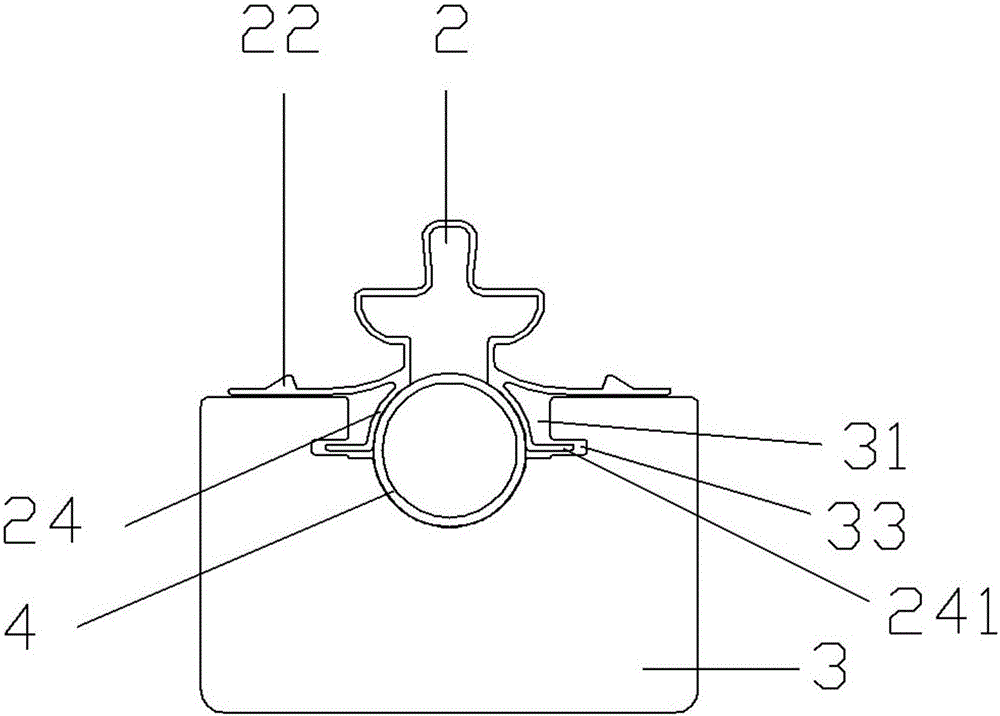

图2为实施例1中龙骨和方形块部分的结构示意图；

图3为实施例2的结构示意图；

图4为实施例2中龙骨和方形块部分的结构示意图；

图5为实施例3的结构示意图；

图6为实施例4的结构示意图；

图7为实施例5的结构示意图；

图8为实施例6的结构示意图。

图中：1、木板块；11、主筋插槽；12、辅筋插槽；2、龙骨；21、主筋；22、辅筋；23、底边；24、上半圆套；25、下半圆套；26、竖向边；27、横向榫；3、方形块；31、收容空间；32、横向插槽；33、半圆套插槽；4、水暖管；5、导热片。

具体实施方式：

实施例1：见图1、2所示，能走水暖管的发热导热防起拱无缩缝地板，包括木板块1和龙骨2，龙骨2上成型有主筋21和辅筋22，木板块1上成型有主筋插槽11和辅筋插槽12，主筋21插套在主筋插槽11中，辅筋22插套在辅筋插槽12中，辅筋22成型在底边23上；

方形块3上成型有收容空间31，龙骨2的下部固定有上半圆套24，水暖管4夹持在上半圆套24与收容空间31之间，底边23置于方形块3的上表面，主筋21的上表面露出木板块1的上表面。

所述上半圆套24上延伸有上半圆套横向插榫241，上半圆套横向插榫241插套在方形块3上相配合的半圆套插槽33中。

实施例2，见图3、4所示，所述下半圆套25固定在方形块3的收容空间31中，水暖管4夹持在上半圆套24和下半圆套25之间。其余同实施例1。

实施例3，见图5所示，所述木板块1的下表面压在方形块3的上表面。其余同实施例2。

实施例4，见图6所示，所述底边23上延伸有竖向边26，竖向边的端部成型有横向榫27，横向榫27插套在方形块3上相配合的横向插槽32中。所述横向榫27为三角形。其余同实施例2。

实施例5，见图7所示，所述横向榫27为方形。其余同实施例4。

实施例6，见图8所示，所述主筋21的上部竖向延伸有“7”字型或T字型的导热片5，导热片5的上部露出木板块1的上表面。其余同实施例2。

工作原理：水暖管4中的热能通过铝合金材质的龙骨2快速传导到地板表面，导热效率高，传热速度快。同时能让水暖管4从地板下部通过。
