一种钢结构刷油漆色带工具的制作方法

本实用新型涉及一种刷油漆辅助用具，具体地说，是一种钢结构刷油漆色带工具。

背景技术：

钢结构制造企业产品表面需要刷色带作标识，以往人工直接用毛刷刷色带，色带刷得不直，而且分叉影响了钢结构产品整体油漆美观，导致返工，浪费人工。

因此已知的钢结构刷油漆色带方式存在着上述种种不便和问题。

技术实现要素：

本实用新型的目的，在于提出一种使油漆美观的钢结构刷油漆色带工具。

为实现上述目的，本实用新型的技术解决方案是：

一种钢结构刷油漆色带工具，油漆色带为长条形，包括模板和手柄，其特征在于：

所述模板为厚度≥25mm矩形木模板，矩形木模板尺寸根据油漆色带的长条形尺寸设置，矩形木模板中间设置沟槽，沟槽的尺寸等于油漆色带的长条形尺寸，使矩形木模板每一边离沟槽相应一边的距离为15mm；

所述手柄设置在模板的一侧中部与模板连接成一体，达成钢结构刷油漆色带工具。

本实用新型的钢结构刷油漆色带工具还可以采用以下的技术措施来进一步实现。

前述的钢结构刷油漆色带工具，其中所述手柄（2）为长≥100mm、宽20mm木板。

前述的钢结构刷油漆色带工具，其中所述模板为长160mm、宽50mm木板。

前述的钢结构刷油漆色带工具，其中所述沟槽尺寸为长130mm、宽20mm。

采用上述技术方案后，本实用新型的钢结构刷油漆色带工具具有以下优点：

1、刷油漆色带工具结构简单、制作方便；

2、工具成本低廉，使用简便，使刷油漆色带平直美观，提高刷油漆色带质量；

3、提高施工效率，减少返工。

附图说明

图1为本实用新型实施例的钢结构刷油漆色带工具结构示意图；

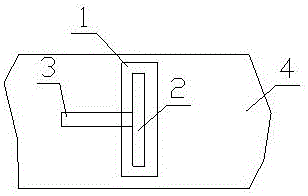

图2为本实用新型实施例的钢结构刷油漆色带工具的使用状态示意图。

图中：1模板，2沟槽，3手柄，4钢结构构件。

具体实施方式

以下结合实施例及其附图对本实用新型作更进一步说明。

实施例1

本实用新型的钢结构刷油漆色带工具，油漆色带为长条形，包括模板1和手柄3。

现请参阅图1，图1为本实用新型实施例的钢结构刷油漆色带工具结构示意图。如图所示，所述模板1为厚25mm矩形木模板，矩形木模板尺寸根据油漆色带的长条形尺寸设置，设油漆色带尺寸为20mm宽、130mm长。在矩形木模板中间设置沟槽2，沟槽的尺寸等于油漆色带的长条形尺寸，即20mm宽、130mm长。同时使矩形木模板每一边离沟槽2相应一边的距离为15mm；所述模板1为长160mm、宽50mm木板。

所述手柄3设置在模板1的一侧中部与模板1连接成一体，达成钢结构刷油漆色带工具。所述手柄3为长100mm、宽20mm木板。

本实用新型的钢结构刷油漆色带工具使用方法：

将本实用新型的钢结构刷油漆色带工具放到待刷油漆色带的钢结构构件4的表面，直接用油漆毛刷在钢结构构件表面刷色带，毛刷通过刷油漆色带槽刷上色带，通过手柄拿掉工具。

本实用新型具有实质性特点和显著的技术进步，本实用新型的钢结构刷油漆色带工具结构简单、制作方便，可以在很方便使油漆色带刷的非常直，而且油漆美观，减少返工，获得良好的效果。

以上实施例仅供说明本实用新型之用，而非对本实用新型的限制，有关技术领域的技术人员，在不脱离本实用新型的精神和范围的情况下，还可以作出各种变换或变化。因此，所有等同的技术方案也应该属于本实用新型的范畴，应由各权利要求限定。
