一种T型半错位连接节点的制作方法

本实用新型涉及一种预制板的T型连接节点，尤其是一种T型半错位连接节点，属于预制房屋建筑领域。

背景技术：

随着装配式建筑技术的发展与应用，越来越多的建筑采用装配式结构，使得各种预制件得以提前在工厂内预制完成，方便了施工现场的组装，大大提高了建筑物的搭建效率。

现有的预制板根据建筑结构的需要可分为不同形状的连接，但其连接方式主要分为湿法施工和干法施工，彼此各有优势，无论采用哪种方式，其基本上都是通过连接节点将多个预制板进行连接。现有的连接节点其结构相对比较复杂，操作不便。

技术实现要素：

鉴于上述原因，本实用新型的目的是提供一种结构简单且易操作的T型半错位连接节点，采用螺栓连接。

为了实现上述目的，本实用新型所采用的技术方案为：

一种T型半错位连接节点，包括三块预制板，预制板一的正反面边缘设有若干贯通螺母，预制板二的侧端面和预制板三的侧端面均设有若干螺母，预制板一的正面边缘与预制板二的侧端面拼接，预制板一的反面与预制板三的侧端面拼接，且预制板二和预制板三部分重合于同一个水平面内，三块预制板构成T型半错位结构，螺栓穿过预制板一上的贯通螺母与预制板二侧端面的螺母固定连接，螺栓穿过预制板一上的贯通螺母与预制板三侧端面的螺母固定连接。

所述预制板二相对应的两个侧端面上对称设置的螺母之间通过圆钢焊接连接或通过圆钢螺纹连接；预制板三相对应的两个侧端面上对称设置的螺母之间通过圆钢焊接连接或通过圆钢螺纹连接。

所述预制板二的正反面边缘设有若干螺母且正反面对称的螺母之间通过圆钢焊接连接或通过圆钢螺纹连接；预制板一的侧端面设有若干螺母且相对应的两个侧端面上对称设置的螺母之间通过圆钢焊接连接或通过圆钢螺纹连接，预制板一的侧端面与预制板二的反面通过连接件用螺栓固定连接。

所述预制板二的正面与预制板一的正面通过连接件用螺栓固定连接；所述预制板三的正反面边缘设有若干螺母且正反面对称的螺母之间通过圆钢焊接连接或通过圆钢螺纹连接，预制板一的反面与预制板三的正反面均通过连接件用螺栓固定连接。

所述连接件与螺栓之间设有垫片。

所述连接件采用多个设置或采用一体式连续布设。

所述连接件为一字型钢板。

所述连接件为L型钢板，连接件上设有加劲板。

所述预制板二的侧端面和预制板三的侧端面均设有防风、防水企口，企口处设有柔性止水条。

所述企口为中间凹两侧凸结构，在企口拼接后形成的闭合空腔内浇注混凝土进行加固和结构密封，在半闭合空腔内用包括泡沫条和耐候胶的材料进行勾缝。

本实用新型提供的T型半错位连接节点，采用螺栓连接，基本达到干法施工，连接方式简单、操作方便，不需考虑养护时间，可连续施工，缩短了整个工程的施工周期，且采用半错位式连接，可以减少两侧房间格局的差异性。

以下通过附图和具体实施方式对本实用新型做进一步阐述。

附图说明：

图1为T型半错位连接节点结构示意图；

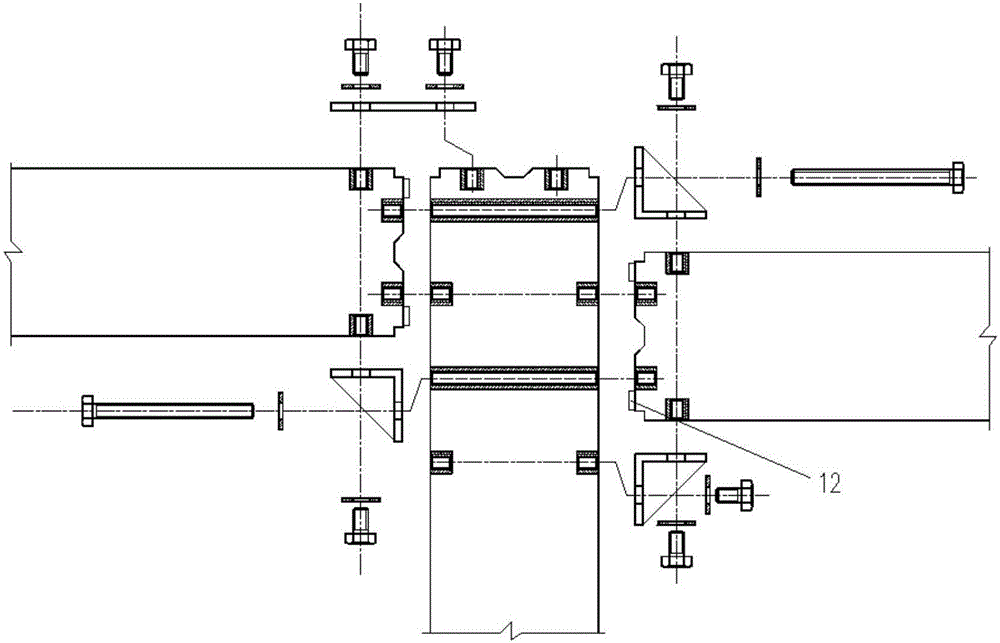

图2为图1的装配示意图；

图3为连接件采用多个设置的示意图；

图4为连接件采用一体式连续布设的示意图。

具体实施方式：

结合图1至图4所示，本实用新型提供的一种T型半错位连接节点，包括三块预制板，其中，预制板1的正反面边缘设有若干贯通螺母4，预制板2的侧端面和预制板3的侧端面均设有若干螺母14，预制板2相对应的两个侧端面上对称设置的螺母14之间通过圆钢焊接连接或通过圆钢螺纹连接，预制板3相对应的两个侧端面上对称设置的螺母14之间也通过圆钢焊接连接或通过圆钢螺纹连接，以上设置是为了增加螺母14的抗拉效果。将预制板1的正面边缘与预制板2的侧端面拼接，使预制板1的侧端面与预制板2的反面平齐，预制板1的反面与预制板3的侧端面拼接，且预制板2和预制板3部分重合于同一个水平面内，三块预制板构成T型半错位结构，螺栓穿过预制板1上的贯通螺母4与预制板2侧端面的螺母14固定连接，螺栓穿过预制板1上的贯通螺母4与预制板3侧端面的螺母14固定连接。

进一步为了加强预制板之间拼接面的连接强度，在预制板2的正反面边缘设有若干螺母且正反面对称的螺母之间通过圆钢焊接连接或通过圆钢螺纹连接；预制板1的侧端面设有若干螺母13且相对应的两个侧端面上对称设置的螺母13之间通过圆钢焊接连接或通过圆钢螺纹连接，预制板1的侧端面与预制板2的反面通过连接件10用螺栓6固定连接。预制板2的正面与预制板1的正面通过连接件5用螺栓固定连接；预制板3的正反面边缘设有若干螺母9且正反面对称的螺母9之间通过圆钢焊接连接或通过圆钢螺纹连接，预制板1的反面与预制板3的正反面均通过连接件5用螺栓固定连接。上述相对面上设置的螺母之前采用圆钢连接，均是为了加强螺母之间的抗拉效果。

为加强连接的稳固性，上述所有的螺母均可以采用多排设置，且每个螺栓与连接件之间均设有垫片7。其中连接件可以采用多种结构，本实施例中连接件10优选为一字型钢板，连接件5优选为L型钢板，并在L型钢板上增设加劲板11，进一步提高其连接强度。上述的所有连接件可以采用如图3所示的多个设置方案，也可以采用如图4所示的一体式连续布设，附图只给出了一字型连接件的示意图，L型连接件与之类似，不再单独附图。

进一步，为了增加预制板之间连接的密封性，在上述预制板2的侧端面和预制板3的侧端面均设有防风、防水的企口8，企口8处设有柔性止水条12，企口8为中间凹两侧凸结构，在企口8拼接后形成的闭合空腔内浇注混凝土进行加固和结构密封，在半闭合空腔内用包括泡沫条和耐候胶的材料进行勾缝。

以上实施例仅用以说明本实用新型的技术方案而非限制，本领域普通技术人员对本实用新型的技术方案所做的其他修改或者等同替换，只要不脱离本实用新型技术方案的精神和范围，均应涵盖在本实用新型的权利要求范围中。
