一种砌体用型钢结构柱的制作方法

本实用新型属于建筑结构柱技术领域，涉及一种砌体用型钢结构柱。

背景技术：

现有结构柱固定麻烦，且连接不稳定，同时无法使混凝土与钢筋很好的连接固定，因此有必要进行改进。

技术实现要素：

本实用新型的目的是针对现有技术中存在的上述问题，提供了一种安装方便，强度更高的砌体用型钢结构柱。

本实用新型的目的可通过下列技术方案来实现：一种砌体用型钢结构柱，其特征在于：包括八块长条矩形连接板，连接板长度方向呈纵向设置，连接板上设有沿连接板长度方向分布的若干连接单元，连接单元包括由上到下呈横向设置，且均为正八边形的支撑板一和支撑板二，连接单元还包括固定在连接板背面的四个相互平行条形插条板，相邻两个插条板与连接板背面之间形成与连接板宽度方向平行的插槽，支撑板一和支撑板二相互平行，且边缘分别插在两个插槽内，且插条板通过螺栓分别与支撑板一和支撑板二配合固定，连接单元还包括设在连接板背面的若干套状连接套，连接板上设有与连接套内部连通的插孔，连接套位于支撑板一和支撑板二之间，且能将钢筋穿入插孔和连接套，并弯折固定，支撑板一和支撑板二上还分别设有浇筑孔一和浇筑孔二。

根据钢筋选择对应朝向的连接板，将相应连接板与支撑板一和支撑板二进行固定，能提高连接板连接稳定性，避免晃动，同时钢筋穿入插孔和连接套并弯折，此时其他连接板均未安装，可以方便弯折钢筋以及固定插条板，之后将剩余连接板全部安装到位，形成封闭结构，并从上往下利用浇筑孔一和浇筑孔二配合一体浇筑混凝土进行固定，以提高整体的强度。

在上述的一种砌体用型钢结构柱中，所述的支撑板一上设有分别与支撑板一的八个边缘对应设置的八个浇筑孔一，浇筑孔一底端设有导向板，且通过导向板使浇筑孔一倾斜朝向连接套设置。

因此能将混凝土很好的引导到钢筋的端部，以固定钢筋。

在上述的一种砌体用型钢结构柱中，所述的导向板为支撑板一一体弯折形成。

在上述的一种砌体用型钢结构柱中，所述的浇筑孔二呈圆形，并位于支撑板二几何中心。

与现有技术相比，本实用新型具有如下优点：

根据钢筋选择对应朝向的连接板，将相应连接板与支撑板一和支撑板二进行固定，能提高连接板连接稳定性，避免晃动，同时钢筋穿入插孔和连接套并弯折，此时其他连接板均未安装，可以方便弯折钢筋以及固定插条板，之后将剩余连接板全部安装到位，形成封闭结构，并从上往下利用浇筑孔一和浇筑孔二配合一体浇筑混凝土进行固定，以提高整体的强度。

附图说明

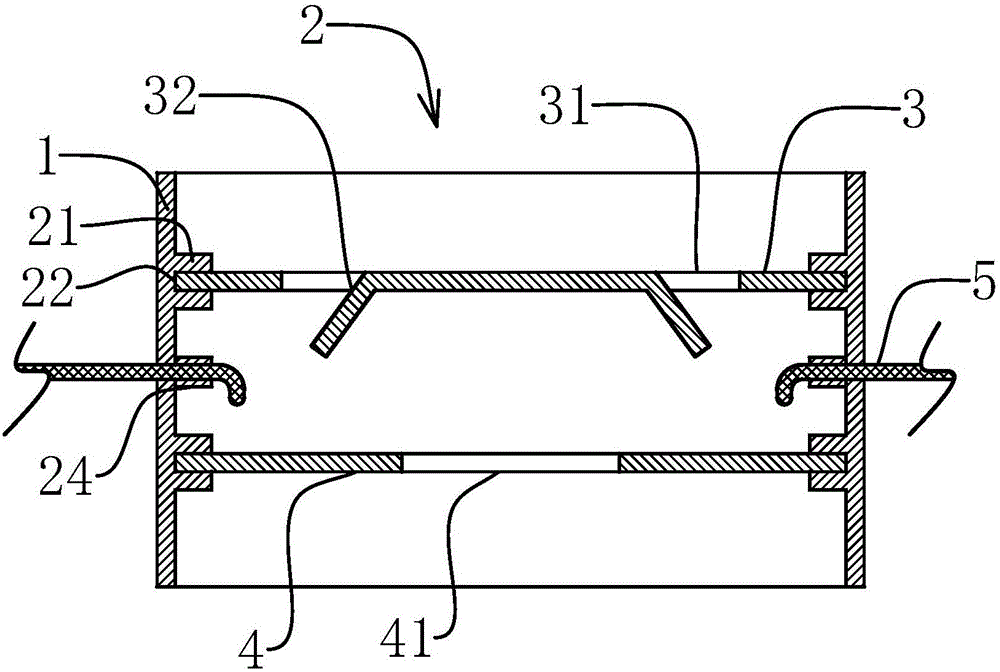

图1和图2分别是本结构柱俯视剖视图和局部主视剖面图。

图中，

1、连接板；

2、连接单元；21、插条板；22、插槽；23、螺栓；24、连接套；

3、支撑板一；31、浇筑孔一；32、导向板；

4、支撑板二；41、浇筑孔二；

5、钢筋。

具体实施方式

以下是本实用新型的具体实施例并结合附图，对本实用新型的技术方案作进一步的描述，但本实用新型并不限于这些实施例。

如图1和图2所示，本实用新型一种砌体用型钢结构柱，包括八块长条矩形连接板1，连接板1长度方向呈纵向设置，连接板1上设有沿连接板1长度方向分布的若干连接单元2，连接单元2包括由上到下呈横向设置，且均为正八边形的支撑板一3和支撑板二4，连接单元2还包括固定在连接板1背面的四个相互平行条形插条板21，相邻两个插条板21与连接板1背面之间形成与连接板1宽度方向平行的插槽22，支撑板一3和支撑板二4相互平行，且边缘分别插在两个插槽22内，且插条板21通过螺栓23分别与支撑板一3和支撑板二4配合固定，连接单元2还包括设在连接板1背面的若干套状连接套24，连接板1上设有与连接套24内部连通的插孔，连接套24位于支撑板一3和支撑板二4之间，且能将钢筋5穿入插孔和连接套24，并弯折固定，支撑板一3和支撑板二4上还分别设有浇筑孔一31和浇筑孔二41。

进一步的，支撑板一3上设有分别与支撑板一3的八个边缘对应设置的八个浇筑孔一31，浇筑孔一31底端设有导向板32，且通过导向板32使浇筑孔一31倾斜朝向连接套24设置。导向板32为支撑板一3一体弯折形成。浇筑孔二41呈圆形，并位于支撑板二4几何中心。

根据钢筋5选择对应朝向的连接板1，将相应连接板1与支撑板一3和支撑板二4进行固定，能提高连接板1连接稳定性，避免晃动，同时钢筋5穿入插孔和连接套24并弯折，此时其他连接板1均未安装，可以方便弯折钢筋5以及固定插条板21，之后将剩余连接板1全部安装到位，形成封闭结构，并从上往下利用浇筑孔一31和浇筑孔二41配合一体浇筑混凝土进行固定，以提高整体的强度。

本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。

尽管本文较多地使用了连接板1、连接单元2、插条板21、插槽22、螺栓23、连接套24、支撑板一3、浇筑孔一31、导向板32、支撑板二4、浇筑孔二41、钢筋5等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本实用新型的本质；把它们解释成任何一种附加的限制都是与本实用新型精神相违背的。
