一种底座和立柱连接组件的制作方法

本实用新型涉及立柱安装技术领域，具体涉及一种底座和立柱连接组件。

背景技术：

目前，立柱的安装方式大体有两种，一种式将立柱预制到混凝土中，另一种是在需要安装立柱的底面钻孔，然后采用混凝土预制预埋件，将立柱固定连接在预埋件上。第一种安装方法速度快，但是由于预制后单靠混凝土的粘结力来固定立柱，在立柱经常受力后，容易活动，脱离混凝土，产生晃动，时间一长，还可能被拔出。第二种是安装速度慢，但是成本高，效率低，并且浪费资源。

有鉴于此，需要发明一种新型的底座和立柱的连接组件。

技术实现要素：

本实用新型的目的在于克服现有技术的缺陷，提供一种底座和立柱连接组件，其具备结构简单、安装方便、成本低廉和牢固性优良的特点。

为了实现上述目的，本实用新型采取的技术方案如下：

一种底座和立柱连接组件，包括底板、固设在底板上夹板以及用于收紧夹板的螺母件，所述夹板为沿圆周陈列布置的多个，所述夹板的外壁设置有与所述螺母件相适配的螺纹，所述夹板内壁为自下而上向外延伸的斜面，所述夹板内壁的上部设置有凸起的夹齿多个所述夹板的内壁围成的空间用于夹持立柱，所述底板上设有多个膨胀螺栓。

进一步地，所述夹板为弧形夹板。

进一步地，所述夹板为四个，四个夹板围成一个带有缝隙的圆筒状结构。

与现有技术相比，本实用新型所取得的有益效果如下：

本实用新型所提供的底座和立柱的安装结构简单，使用方便，在施工过程中，仅仅需要将底板通过膨胀螺栓打入混凝土地基中，然后将立柱插入多个夹板围成的空间中，拧紧螺母件使夹板紧紧夹持住立柱即可固定立柱。本实用新型结构稳定，使用寿命长，成本低，可以降低建筑成本并减短安装工期。

附图说明

附图1为本实用新型的结构示意图；

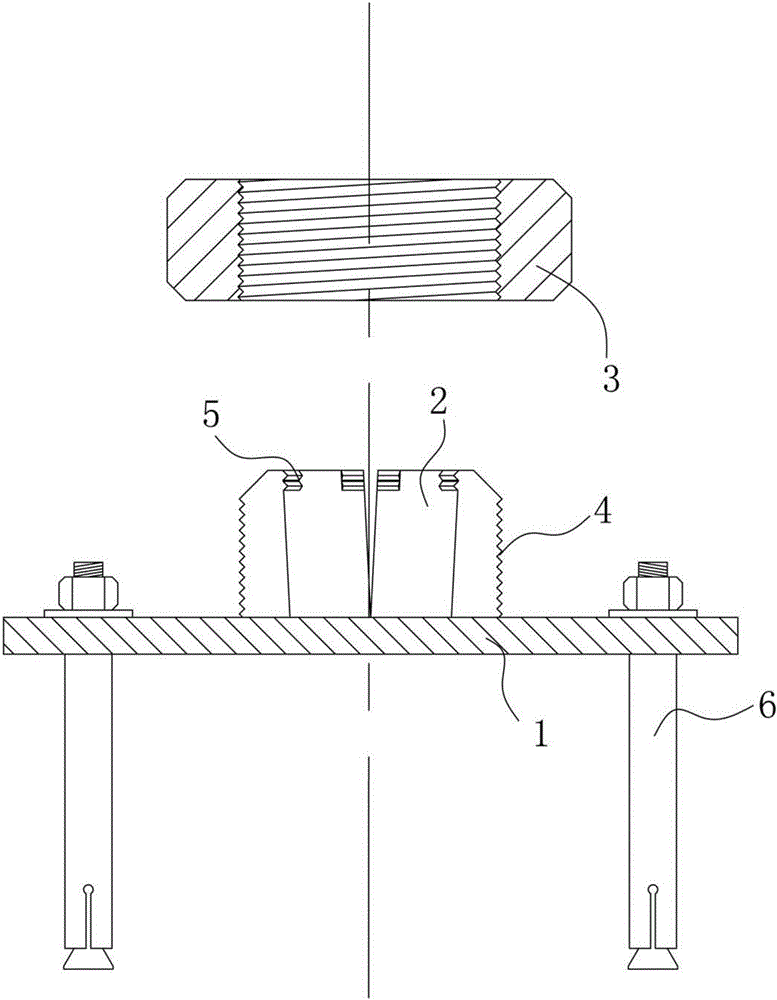

附图2为本实用新型的分解示意图；

在附图中：

1底板、2夹板、3螺母件、4螺纹、5夹齿、6膨胀螺栓。

具体实施方式

以下结合附图1和2对本实用新型进行进一步详细的叙述。

如附图1和2所示的一种底座和立柱连接组件，包括底板1、固设在底板1上的夹板2以及用于收紧夹板2的螺母件3，所述夹板2为沿圆周陈列布置的四个，所述夹板2为弧形夹板，四个夹板围成一个带有缝隙的圆筒状结构。

所述夹板2的外壁设置有与所述螺母件3相适配的螺纹4，所述夹板2内壁为自下而上向外延伸的斜面，所述夹板2内壁的上部设置有凸起的夹齿5，多个所述夹板2的内壁围成的空间用于夹持立柱，所述夹齿5起到抱紧立柱的作用。

所述底板1上设有多个膨胀螺栓6，用以将底板紧紧固定在混凝土底座上，使底板牢固。

本实用新型的使用方法，是将立柱插入夹板围成的空间内，将螺母件套在夹板外边，自上而下向下旋紧，由于内壁为自下而上向外延伸的斜面，螺母件越往下夹板对立柱的夹持力越大，夹齿可以起到对立柱上部夹紧的作用，结构劳动，使用方便。

以上所述实施方式仅为本实用新型的优选实施例，而并非本实用新型可行实施的穷举。对于本领域一般技术人员而言，在不背离本实用新型原理和精神的前提下对其所作出的任何显而易见的改动，都应当被认为包含在本实用新型的权利要求保护范围之内。
