一种钢结构建筑组装柱座体的制作方法

本实用新型涉及建筑结构技术领域，尤其涉及一种钢结构建筑组装柱座体。

背景技术：

现有的钢结构建筑组装柱座体存在不能灵活组装、连接不方便的问题，尤其是对于装配式建筑来说，楼板与柱的连接、大梁与柱的连接要求迅速、可靠、灵活性好、可调整。

技术实现要素：

本实用新型的目的是为了克服现有技术中存在的不足，提供一种组装灵活、安全可靠、连接迅速的钢结构建筑组装柱座体。

本实用新型是通过以下技术方案来实现的：

一种钢结构建筑组装柱座体，由大柱座体和小柱座体组成；所述大柱座体的中间部分设有第一竖直柱体，所述第一竖直柱体的内侧设有第一中心柱腔，所述第一竖直柱体的上部和下部分别设有第一法兰柱盘、第二法兰柱盘，所述第一法兰柱盘和第二法兰柱盘上均设有对应的第一竖螺栓孔，所述第一竖直柱体的一侧设有第一横螺栓孔；所述小柱座体的中间部分设有第二竖直柱体，所述第二竖直柱体的内侧设有第二中心柱腔，所述第二竖直柱体的上部和下部分别设有第三法兰柱盘和第四法兰柱盘，所述第三法兰柱盘和第四法兰柱盘上均设有对应的第四竖螺栓孔，所述第二竖直柱体的一侧设有第二横螺栓孔；所述大柱座体和小柱座体通过第一横螺栓孔、第二横螺栓孔用螺栓副互相连接。

本实用新型的有益效果有：

一种钢结构建筑组装柱座体，所述大柱座体和小柱座体之间可以灵活的拼接，改善了现有技术中呆板的钢筋混凝土浇筑的方式，采用这种组装式柱座体，可将不同形状的楼板与楼板、楼板与柱进行快速连接，能够减少现场施工的时间，大大提升建筑施工的效率，解决了现有的整体式柱座互相干涉、不能灵活适应组装的问题。

附图说明

图1为大柱座体的主视图。

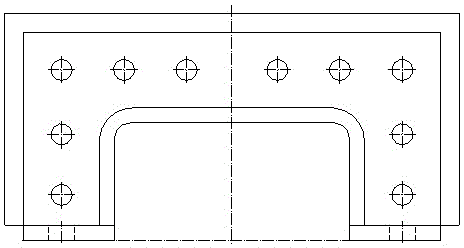

图2为大柱座体的俯视图。

图3为小柱座体的主视图。

图4为小柱座体的俯视图。

附图中，1：大柱座体， 2：小柱座体， 101：第一竖直柱体， 102：第一中心柱腔， 103：第一法兰柱盘， 104：第一竖螺栓孔， 105：第二法兰柱盘， 106：第二竖螺栓孔， 107：第一横螺栓孔， 201：第二竖直柱体， 202：第二中心柱腔， 203：第三法兰柱盘， 204：第三竖螺栓孔， 205：第四法兰柱盘， 206：第四竖螺栓孔， 207：第二横螺栓孔。

具体实施方式

以下结合附图对具体实施方式加以说明。

一种钢结构建筑组装柱座体，它包括大柱座体1、小柱座体2，所述大柱座体1的中间部分设有第一竖直柱体101，所述第一竖直柱体101的内侧设有第一中心柱腔102，所述第一竖直柱体101的上部设有第一法兰柱盘103，所述第一竖直柱体101的下部设有第二法兰柱盘105，所述第一法兰柱盘103上设有多个第一竖螺栓孔104，所述第二法兰柱盘105上设有对应的第一竖螺栓孔106，所述第一竖直柱体101的一侧设有第一横螺栓孔107，所述小柱座体2的中间部分设有第二竖直柱体201，所述第二竖直柱体201的内侧设有第二中心柱腔202，所述第二竖直柱体201的上部设有第三法兰柱盘203，所述第二竖直柱体201的下部设有第四法兰柱盘205，所述第三法兰柱盘203上设有多个第三竖螺栓孔204，所述第四法兰柱盘205上设有对应的第四竖螺栓孔206，所述第二竖直柱体201的一侧设有第二横螺栓孔207，所述大柱座体1和小柱座体2可通过第一横螺栓孔107、第二横螺栓孔207用螺栓副互相连接。

本实用新型提供了一种钢结构建筑组装柱座体，具体实施该实用新型的技术方案很多，以上所述实施例仅是本实用新型的优选实施方式。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术方案的前提下，还可以做出若干改进和修饰，这些改进和修饰也应视为本实用新型的保护范围，本实施例中未明确的各组成部分均可用现有技术加以实现。
