多功能快速接头的制作方法

本实用新型涉及一种接头，具体涉及多功能快速接头，属于建筑技术领域。

背景技术：

在当今的建筑装潢中，要用到各种接头来对铝主梁柱进行连接固定。

现有的接头是固定好了位置，来确定整体的形状，并通过焊接或螺丝将底座和接头锁死，但是这样很难控制整体形状的形成，而且安装起来非常麻烦，大大降低了工作效率，为此，我们提出多功能快速接头。

技术实现要素：

本实用新型要解决的技术问题克服现有的缺陷，提供多功能快速接头，通过接头主体和多方向铝主梁连接件的配套设置，可以随意变换成暖室屋的不同形状，通过固定挡板和接头主体间柱形弹簧的设置，可以缓冲接头主体和多方向铝主梁连接件之间的作用力，并使紧固调节螺母调的更紧，通过限位螺帽和塔形弹簧的配套设置，可以使接头组件与铝主梁柱快速扣接，可以有效解决背景技术中的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型提供多功能快速接头，包括接头主体和多方向铝主梁连接件，所述接头主体左右两边横向和竖直向上均设有多方向铝主梁连接件，且接头主体和多方向铝主梁连接件组合成接头组件，所述接头主体左右两侧和上端都设有紧固调节螺杆，所述多方向铝主梁连接件内部设有固定挡板和活动挡板，所述固定挡板一侧设有紧固调节螺母，且紧固调节螺母通过紧固调节螺杆与接头主体可拆卸连接，所述活动挡板一侧通过塔形弹簧与设置在多方向铝主梁连接件外部的限位螺帽活动连接。

作为本实用新型的一种优选技术方案，所述接头组件从多方向插入铝主梁柱内部，且设有配套的紧固工具。

作为本实用新型的一种优选技术方案，所述固定挡板和接头主体之间设有与紧固调节螺杆配套使用的柱形弹簧。

作为本实用新型的一种优选技术方案，所述固定挡板上设有与紧固调节螺杆相适应的通孔，所述铝主梁柱上设有与限位螺帽相卡接的扣孔。

本实用新型所达到的有益效果是：多功能快速接头，通过接头主体和多方向铝主梁连接件的配套设置，可以随意变换成暖室屋的不同形状，通过固定挡板和接头主体间柱形弹簧的设置，可以缓冲接头主体和多方向铝主梁连接件之间的作用力，并使紧固调节螺母调的更紧，通过限位螺帽和塔形弹簧的配套设置，可以使接头组件与铝主梁柱快速扣接，整体安装过程方便快捷，拆卸也省时省力，不仅不变形，而且美观大方。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

在附图中：

图1是本实用新型实施例所述的多功能快速接头接头组件分解示意图；

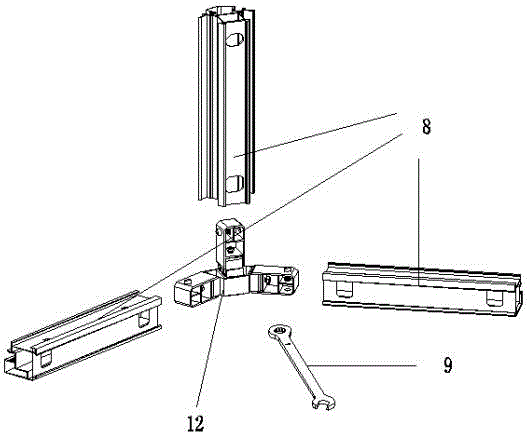

图2是本实用新型实施例所述的多功能快速接头接头组件与铝主梁柱拆分示意图；

图3是本实用新型实施例所述的多功能快速接头接头组件与铝主梁柱结合效果图；

图中标号：1、接头主体；2、多方向铝主梁连接件；3、紧固调节螺杆；4、柱形弹簧；5、紧固调节螺母；6、限位螺帽；7、塔形弹簧；8、铝主梁柱；9、紧固工具；10、活动挡板；11、固定挡板；12、接头组件。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：请参阅图1-3，本实用新型多功能快速接头，包括接头主体1和多方向铝主梁连接件2，所述接头主体1左右两边横向和竖直向上均设有多方向铝主梁连接件2，且接头主体1和多方向铝主梁连接件2组合成接头组件12，所述接头主体1左右两侧和上端都设有紧固调节螺杆3，所述多方向铝主梁连接件2内部设有固定挡板11和活动挡板10，所述固定挡板11一侧设有紧固调节螺母5，且紧固调节螺母5通过紧固调节螺杆3与接头主体1可拆卸连接，所述活动挡板10一侧通过塔形弹簧7与设置在多方向铝主梁连接件2外部的限位螺帽6活动连接。

所述接头组件12从多方向插入铝主梁柱8内部，且设有配套的紧固工具9，扩大了接头组件12与铝主梁柱8的连接范围，且配套设置的紧固工具9方便安装，所述固定挡板11和接头主体1之间设有与紧固调节螺杆3配套使用的柱形弹簧4，可以缓冲接头主体1和多方向铝主梁连接件2之间的作用力，并使紧固调节螺母5调节的更紧密，所述固定挡板11上设有与紧固调节螺杆3相适应的通孔，所述铝主梁柱8上设有与限位螺帽6相卡接的扣孔。

需要说明的是，本实用新型为多功能快速接头，工作时，首先将接头主体与多方向铝主梁连接件组合成接头组件，接着根据需要调动多方向铝主梁连接件内部的紧固调节螺母，使接头主体呈现出需要的形状，然后把限位螺帽扣接在铝主梁柱上预留的扣孔内，最后将紧固调节螺母拧紧即可，通过接头主体和多方向铝主梁连接件的配套设置，可以随意变换成暖室屋的不同形状，通过固定挡板和接头主体间柱形弹簧的设置，可以缓冲接头主体和多方向铝主梁连接件之间的作用力，并使紧固调节螺母调的更紧，通过限位螺帽和塔形弹簧的配套设置，可以方便安装，而且不变形，安装过程方便快捷，而且美观大方。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
