一种光伏钢支架和木屋架上弦的连接结构的制作方法

本实用新型属于太阳能光伏系统的安装领域，尤其是涉及一种光伏钢支架和木屋架上弦的连接结构。

背景技术：

太阳能做为一项绿色清洁能源被世界各国所认可，而光伏发电技术更是被各发达国家广泛研究。近年来国家在西部建设了大量的光伏发电站，而随着用地面积越来越紧张，屋面分布式光伏发电越来越引起人们的重视。

我国农村人口众多，农村还有很多贫穷落后地区，近年来国家相继出台了许多针对农村的扶贫政策，其中“光伏下乡政策”尤其吸引人们的关注，同时“定点扶贫”“精准扶贫”等词汇不断出现在媒体报道中。然而，农村住房90％以上的屋面被闲置，随着“光伏下乡政策“的出台，农村住房屋面增设光伏发电将迎来井喷期。

经调研，我国农村住房屋面以三角形木屋架的两坡屋面为主。因此，屋面增设光伏发电时光伏支架与屋架上弦的连接尤为关键，关系到光伏发电装置与屋面连接的可靠性；另外，因为是在既有建筑上增设光伏，必须保证连接节点对既有屋面破坏小、施工简单、同时还要避免对既有屋架上弦产生破坏。光伏支架一般采用钢结构，而农村住房屋面承重结构主要是木屋架，钢、木两种性质截然不同的材料连接又不破坏木屋架断面难度非常大。

技术实现要素：

有鉴于此，为了解决上述问题，本实用新型旨在提出一种光伏钢支架和木屋架上弦的连接结构。

为达到上述目的，本实用新型的技术方案是这样实现的：

一种光伏钢支架和木屋架上弦的连接结构，包括光伏支架柱脚和抱住木屋架上弦的钢抱箍，钢抱箍包括半圆形的左半片抱箍和右半片抱箍，左、右半片抱箍的两端分别向外弯折形成两对左、右安装耳，其中一对左、右安装耳夹住设置在光伏支架柱脚下端且与光伏支架柱脚垂直的方钢管后通过第一螺栓固定，另外一对左、右安装耳相互贴合后通过第二螺栓固定。

进一步的，所述左、右半片抱箍上靠近方钢管的位置分别设置有穿过左、右半片抱箍后插入木屋架上弦的加固螺钉，加强钢抱箍和木屋架上弦之间的连接。

进一步的，所述左半片抱箍上的加固螺钉为三个，右半片抱箍上的加固螺钉为三个，选择三个的数量，固定更可靠，在达到固定效果的同时对木屋架的破坏最小。

进一步的，所述加固螺钉沿钢抱箍的长度方向均匀分布。

进一步的，所述第一螺栓和第二螺栓的数量分别为两个。

进一步的，所述第一螺栓和第二螺栓分别为沿钢抱箍的长度方向均匀分布，固定更加可靠。

进一步的，所述方钢管的长度和钢抱箍的长度相同。

相对于现有技术，本实用新型所述的光伏钢支架和木屋架上弦的连接结构具有以下优势：

(1)安装方便，仅用抱箍、螺栓和几根螺钉即可，可完全实现现场装配式施工。

(2)屋面破坏小，仅光伏支架柱脚处破坏一点屋面即可，柱脚安装完可立即修复。

(3)对木屋架上弦没有任何破坏，相反钢抱箍对节点处还有加强作用。

(4)钢支架柱脚的集中力通过一根方钢管转化为线荷载，屋架上弦的受力更合理。

附图说明

构成本实用新型的一部分的附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1为本实用新型实施例所述的结构示意图；

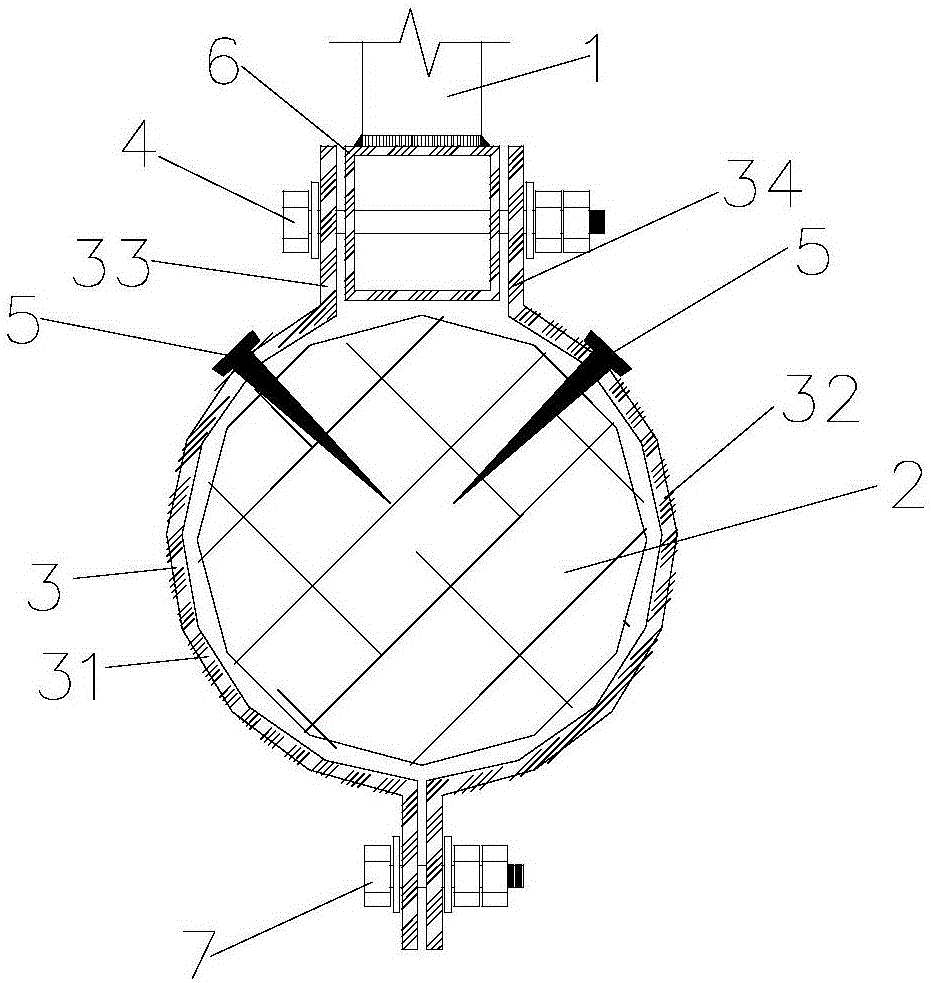

图2为本实用新型实施例所述的A-A剖视图；

图3为本实用新型实施例所述的光伏支架柱脚和方钢管的结构示意图；

图4为本实用新型实施例所述的屋顶和屋顶安装光伏后的结构示意图。

附图标记说明：

1-光伏支架柱脚；2-木屋架上弦；3-钢抱箍；31-左半片抱箍；32-右半片抱箍；33-左安装耳；34-右安装耳；4-第一螺栓；5-加固螺钉；6-方钢管；61-安装孔；7-第二螺栓；8-光伏板；9-光伏支架；10-三角形钢木屋架；11-烧结瓦；12-木板；13-圆木檩条；14-挂瓦泥巴。

具体实施方式

需要说明的是，在不冲突的情况下，本实用新型中的实施例及实施例中的特征可以相互组合。

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。

下面将参考附图并结合实施例来详细说明本实用新型。

如图1至图3所示，一种光伏钢支架和木屋架上弦的连接结构，包括光伏支架柱脚1、木屋架上弦2和抱住木屋架上弦2的钢抱箍3。钢抱箍3包括半圆形的左半片抱箍31和右半片抱箍32，左、右半片抱箍(31、32)的两端分别向外弯折形成两对左、右安装耳(33、34)。光伏支架柱脚1下端焊接有与光伏支架柱脚1垂直的方钢管6。方钢管6的长度和钢抱箍3的长度相同。其中一对左、右安装耳(33、34)夹住方钢管6后用两个均匀分布的第一螺栓4固定，方钢管6上设置有与第一螺栓4配合的安装孔61。另外一对左、右安装耳(33、34)相互贴合后通过两个沿钢抱箍3长度方向均匀分布的第二螺栓7固定。左、右半片抱箍(31、32)上靠近方钢管6的位置分别设置有穿过左、右半片抱箍(31、32)后插入木屋架上弦2的加固螺钉5，左、右半片抱箍(31、32)上的加固螺钉5数量分别为三个，且沿钢抱箍3的长度方向均匀分布。加固螺钉5将钢抱箍3和木屋架上弦2进行固定，并加强固定连接。

如图4所示，农村常见屋顶的结构主要由三角形钢木屋架10、烧结瓦11、木板12、圆木檩条13和挂瓦泥巴14组成，光伏支架9固定在屋顶的斜坡面上，光伏板8固定在光伏支架9上。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
