一种建筑物前的伸缩式遮阳罩的制作方法

本实用新型涉及一种遮阳罩，是一种适用于在建筑物前的伸缩式遮阳罩。特别适用于农村平房或者是二层楼房、低层别墅房前的遮阳、挡雨。

背景技术：

目前，平房或者是二层楼房、低层别墅房等建筑物前的遮阳、挡雨装置多为采用玻璃钢、篷布等制作成的固定式的遮阳、挡雨罩，这种遮阳、挡雨罩一般仅安装在窗头或门头上，由于其宽度小很难实现房前的全遮挡，还由于这种遮阳、挡雨罩为固定安装，当需要门窗进光时又无法折叠，造成室内光线暗，另外这种固定安装的遮阳、挡雨罩也存在抗风能力差，易被强风损坏的缺点。虽然，现在也出现了几种可折叠的遮阳、挡雨罩，但是，这几种可折叠的遮阳、挡雨罩均不适宜固定在建筑物前作为遮阳、挡雨罩，一方面是因为它在建筑物前安装不便，即便是安装在了建筑物前其折叠也不方便，另一方面这几种可折叠的遮阳、挡雨罩均采用U字形或者是平行四边形支撑架，需要人工折叠，折叠后篷布散乱无章，不仅易存水、存尘，还影响美观。

技术实现要素：

本实用新型的目的在于克服现有技术的不足，提供一种遮挡幅度可随意调节，横向遮挡宽度大，可自动收放，伸缩方便、外形美观的一种建筑物前的伸缩式遮阳罩。

本实用新型的目的可以通过下述的技术措施来实现：

一种建筑物前的伸缩式遮阳罩，主要由遮阳布收卷辊筒、辊筒驱动电机、辊筒安装固定架、辊筒托架、曲臂收折杆、遮阳布、遮阳布水平撑杆组成。本实用新型在遮阳布收卷辊筒的一端安装有辊筒驱动电机，辊筒驱动电机的动力输出轴与遮阳布收卷辊筒连接固定且两者的回转中心线重合，在遮阳布收卷辊筒的另一端和辊筒驱动电机的外侧各安装有一个辊筒安装固定架，该固定架是遮阳布收卷辊筒的安装固定架，该固定架也是本伸缩式遮阳罩与建筑物安装固定的架，在左右两个辊筒安装固定架之间均布有2-6个辊筒托架，辊筒托架主要是拖住细长的遮阳布收卷辊筒防止其中间下垂，辊筒托架的数量要根据遮阳布收卷辊筒的长度和其刚性来确定，一般保持遮阳布收卷辊筒能够平稳转动为宜，通过在辊筒托架上安装有与遮阳布收卷辊筒滚动连接的托滚轮有效拖住遮阳布收卷辊筒，同时托滚轮可以对卷在遮阳布收卷辊筒上的遮阳布起到压紧、防止收卷或放开时出现蓬乱等现象，托滚轮的固定轴的轴心线与遮阳布收卷辊筒的轴心线平行，辊筒安装固定架和辊筒托架的后部均设置有与建筑物安装固定的平面且辊筒安装固定架和辊筒托架的两安装固定的平面在同一铅锤平面内，在辊筒安装固定架和辊筒托架后部的安装固定的平面上均设置有与建筑物安装固定的固定孔，该固定孔为穿装膨胀螺栓或紧固螺栓的光孔，在辊筒安装固定架和辊筒托架上均设置有铰接固定座，曲臂收折杆的后端与铰接固定座铰接固定且曲臂收折杆水平铰接固定在铰接固定座上，在遮阳布水平撑杆也设置有铰接固定座，曲臂收折杆的前端与遮阳布水平撑杆铰接固定，铰接固定座为旋转90度的“凹”字形铰接固定座，曲臂收折杆的两端为旋转90度的“凸”字形状杆体，“凹”字形铰接固定座与“凸”字形状杆体相匹配且两者通过铅锤设置的铰接轴铰接固定，曲臂收折杆为中部凹凸形对接后通过铅锤设置的铰接轴铰接固定且可对折的杆体，遮阳布设置在曲臂收折杆的上部，遮阳布左右之间的宽度小于等于左右两个辊筒安装固定架之间内侧的宽度，遮阳布前后之间的长度大于遮阳布水平撑杆和遮阳布收卷辊筒两者之间的最大距离，遮阳布的后部与遮阳布收卷辊筒固定连接并可收卷在遮阳布收卷辊筒上，遮阳布水平撑杆的长度大于等于两个辊筒安装固定架之间内侧的宽度，曲臂收折杆的杆体为中空的杆体，在曲臂收折杆中部的铰接轴的左右两侧各穿装一根回位弹簧片，回位弹簧片的弯曲面与水平面垂直，两根回位弹簧片均插入曲臂收折杆的中空的杆体内腔且两根回位弹簧片呈相互平行状设置，本实用新型虽然在遮阳布的张力作用下不易产生在遮阳布全部打开后产生其前部左右失稳现象，但是本实用新型为了防止出现左右失稳现象，一般曲臂收折杆不会完全伸直且多个曲臂收折杆呈一个向左呈“》”状收折，其相邻的另一根向右呈“《”状收折依次设置。辊筒驱动电机通过其正反转控制装置与外部供电电路相联接。

本实用新型的目的还可以通过下述的技术措施来实现：

本实用新型在辊筒安装固定架的安装固定平面上设置有与曲臂收折杆相对应的曲臂收折杆行程开关和遮阳布收卷辊筒最小直径限位开关。一般情况下由人工通过操作按钮控制辊筒驱动电机的正反转，实现遮阳布收卷或打开，为了防止人工通过操作按钮控制不当造成设备损坏，这里增加行程开关作为一层保险，当曲臂收折杆碰到行程开关后即停止收遮阳布帘，同时增加遮阳布收卷辊筒最小直径限位开关以防止在放遮阳布帘时防止人工通过操作按钮控制不当造成设备损坏，当遮阳布收卷辊筒最小直径限位开关(类似行程开关)检测到遮阳布收卷辊筒直径达到其设定值时，该遮阳布收卷辊筒最小直径限位开关就会给辊筒驱动电机断电使其停止工作，或者是遮阳布收卷辊筒的遮阳布全部放完后，遮阳布收卷辊筒最小直径限位开关的前部触电与遮阳布收卷辊筒体直接接触后产生给辊筒驱动电机断电的指令使其停止工作。

本实用新型的突出特点及有益效果是：

1、本实用新型的遮挡幅度可随意调节，横向遮挡宽度大，可自动收放，伸缩方便、外形美观。

2、本实用新型可方便的根据天气变化打开或收回遮阳布，特别是在出现大风天气时这样做可以有效保护遮阳装置。

3、本实用新型在建筑物前安装方便，安装在建筑物前其折叠也方便，其遮挡宽度在0-3间可随时调整，可有效保证遮阳质量。

附图说明

图1为本实用新型结构示意图的俯视图

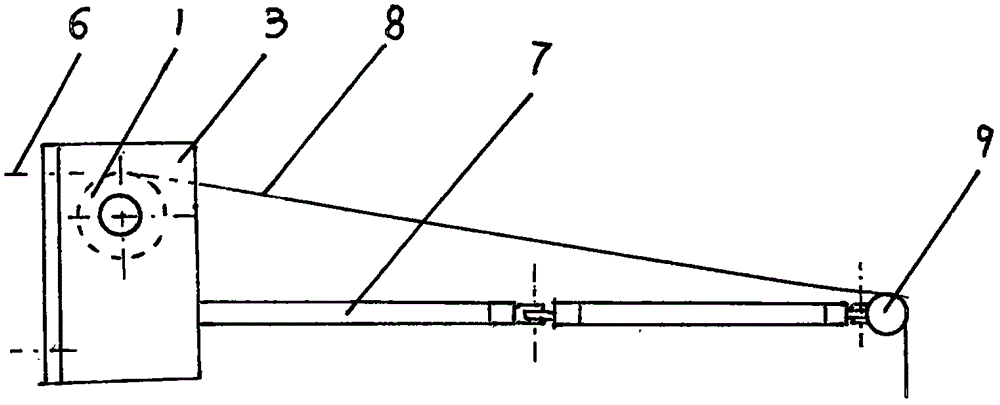

图2为本实用新型结构示意图的左视图

图3为曲臂收折杆穿装回位弹簧片的结构示意图

具体实施方式

下面结合附图对本实用新型作详细描述：

图1——3所示：一种建筑物前的伸缩式遮阳罩，主要由遮阳布收卷辊筒1、辊筒驱动电机2、辊筒安装固定架3、辊筒托架4、曲臂收折杆7、遮阳布8、遮阳布水平撑杆9组成，其在遮阳布收卷辊筒1的一端安装有辊筒驱动电机2，辊筒驱动电机2的动力输出轴与遮阳布收卷辊筒1连接固定且两者的回转中心线重合，在遮阳布收卷辊筒1的另一端和辊筒驱动电机2的外侧各安装有一个辊筒安装固定架3，在左右两个辊筒安装固定架3之间均布有2-6个辊筒托架4，在辊筒托架4上安装有与遮阳布收卷辊筒1滚动连接的托滚轮5，托滚轮5的固定轴的轴心线与遮阳布收卷辊筒1的轴心线平行，辊筒安装固定架3和辊筒托架4的后部均设置有与建筑物安装固定的平面且两安装固定的平面在同一铅锤平面内，在辊筒安装固定架3和辊筒托架4后部的安装固定的平面上均设置有与建筑物安装固定的固定孔6，在辊筒安装固定架3和辊筒托架4上均设置有铰接固定座，曲臂收折杆7的后端与铰接固定座铰接固定且曲臂收折杆7水平铰接固定在铰接固定座上，在遮阳布水平撑杆9也设置有铰接固定座，曲臂收折杆7的前端与遮阳布水平撑杆9铰接固定，铰接固定座为旋转90度的“凹”字形铰接固定座，曲臂收折杆7的两端为旋转90度的“凸”字形状杆体，“凹”字形铰接固定座与“凸”字形状杆体相匹配且两者通过铅锤设置的铰接轴铰接固定，曲臂收折杆7为中部凹凸形对接后通过铅锤设置的铰接轴铰接固定且可对折的杆体，遮阳布8设置在曲臂收折杆7的上部，遮阳布8左右之间的宽度小于等于两个辊筒安装固定架3之间内侧的宽度，遮阳布8前后之间的长度大于遮阳布水平撑杆9和遮阳布收卷辊筒1两者之间的最大距离，遮阳布8的后部与遮阳布收卷辊筒1固定连接并可收卷在遮阳布收卷辊筒1上，遮阳布水平撑杆9的长度大于等于两个辊筒安装固定架3之间内侧的宽度，曲臂收折杆7的杆体为中空的杆体，在曲臂收折杆7中部的铰接轴的左右两侧各穿装一根回位弹簧片12，回位弹簧片12的弯曲面与水平面垂直，两根回位弹簧片12均插入曲臂收折杆7的中空的杆体内腔且两根回位弹簧片12呈相互平行状设置，辊筒驱动电机2通过其正反转控制装置与外部供电电路相联接。在辊筒安装固定架3的安装固定平面上设置有与曲臂收折杆7相对应的曲臂收折杆行程开关10和遮阳布收卷辊筒1最小直径限位开关11。
