一种遮阳板的制作方法

本实用新型涉及一种遮阳装置领域，更具体地说，它涉及一种遮阳板。

背景技术：

在夏热地区，遮阳对降低建筑能耗，提高室内居住舒适性有显著的效果。其种类有：窗口、屋面、墙面、绿化遮阳等形式，在这几组措施中，窗口是无疑是最重要的。然而，为了达到较好的遮阳效果，常见的外遮阳板大多采用实心面板，且通常十分宽大，当雨天来临的时候，雨水拍打到遮阳板上面的时候会产生很大的噪音，给人们生产生活带来了诸多不便。

目前，市场上公开了一种遮阳板系统（申请号为201310020267.2），它包括若干遮阳板，所述遮阳板设在建筑物的墙体或窗外侧，所述遮阳板的材料为遮光材料，所述遮阳板上设有若干穿孔洞。这种遮阳板系统虽然在遮阳板上设置穿孔洞实现光线的通透，进而可以通过将不同穿孔率的遮阳板进行具体的设置实现光线的规律或不规律的分布，用以满足建筑内视线的需求。同时，由于穿孔洞的设置，通过雨水冲刷，可以十分方便快捷地对遮阳板表面进行清洗，清除遮阳板上的灰尘，雨水可以从穿孔洞中流出，但是雨水滴落在遮阳板上的时候会对遮阳板有一定的拍打，在雨水拍打遮阳板的时候产生一定的噪音影响人们的日常生活和休息。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种可以减小雨水拍打产生噪音的遮阳板。

为实现上述目的，本实用新型提供了如下技术方案：一种遮阳板，包括遮光板、支架，所述支架设置在遮光板两侧，所述遮光板上设有消音层，所述消音层四周设有海绵胶条，所述消音层内部设有若干弹性柱。

通过采用上述技术方案，通过支架有效的将遮光板固定在墙体上，遮光板有效的起到了遮阳的作用，当雨水天气的降临的时候，消音层由柔软的材料制成，雨水拍打到消音层上消音层可以产生形变避免雨水直接拍打到遮光板上，减小了雨水直接拍打遮光板发出噪声，通过海绵胶条将消音层固定在遮光板上有效的保证了消音层与遮光板的连接稳定，同时消音层内的弹性柱有效的增强了消音层的弹性，避免雨水过大的时候导致消音层一直受压无法有效的实现形变减震消音的作用。

本实用新型进一步设置为：所述消音层为海绵层，所述的消音层与遮光板之间存在间隙。

通过采用上述技术方案，在雨水拍打消音层的时候，海绵层柔软且有较好的吸水性能，海绵层吸水重量增加，消音层与遮光板之间留有一的间隙保证了水可以有效的快速排出，避免雨水过大的时候海绵层吸水饱和无法有效的排出。

本实用新型进一步设置为：所述的遮阳板上设有若干尖锐的凸刺，所述凸刺远离遮光板端与消音层抵触。

通过采用上述技术方案，尖锐的凸刺设置在消音层的内部进一步固定了消音层的位置，避免消音层吸水增重的时候出现位置的偏移。

本实用新型进一步设置为：所述的遮光板上设有若干导水槽。

通过采用上述技术方案，消音层吸水达到饱和状态的时候，海绵内多余的水分会从海绵内流出，导水槽为消音层流出的水提供了很好的导向作用，实现了水可以快速有效的排出。

本实用新型进一步设置为：所述的消音层为透明的硅胶层，所述遮光板和消音层之间设有太阳能板。

通过采用上述技术方案，硅胶层有效的减小了雨水拍打遮光板发出噪音的同时，使用硅胶制成的消音层有一定的透光性，遮光板和消音层之间的太阳能板吸收阳光之后转换成电能供室内使用。

本实用新型进一步设置为：所述的消音层上设有若干光照通孔。

通过采用上述技术方案，硅胶制成的消音层在使用一段时间后透光性较差，阳光通过光照通孔可以顺利的传导到太阳能板上，实现光能和电能之间的转换。

本实用新型进一步设置为：所述的光照通孔上设有过滤网。

通过采用上述技术方案，遮阳板在日常的使用过程中，可能会有杂物从高空坠落出现堵塞光照通孔的现象，使得太阳能板工作效率低下的情况，过滤网有效的阻隔了杂物进入到光照通孔内部。

本实用新型进一步设置为：所述的遮光板上设有供支架滑动的滑动槽。

通过采用上述技术方案，在安装遮阳板的时候会遇到一些不规则的墙体，需要通过调节遮光板上的支架实现遮阳板成一定的角度可以顺利安装。

本实用新型进一步设置为：所述的支架与遮光板抵触端设有锁紧装置。

通过采用上述技术方案，支架在遮光板上可以滑动实现遮阳板的安装时候的位置调整，为了避免遮阳板在固定好了之后出现支架滑动的现象，通过锁紧装置有效的实现了遮阳板的位置固定。

本实用新型进一步设置为：所述的遮光板一端通过铰接件与墙体连接。

通过采用上述技术方案，遮光板可以铰接转动和支架移动相结合，进一步有效的实现了遮阳板的角度调节，在同一位置可以根据自身的需求快速的实现遮阳板不同位置的调节。

综上所述，本实用新型具有以下有益效果：

消音层有效的减小和避免了雨水拍打遮光板发出噪音；遮光板在遮光的同时通过太阳能板吸收阳光进行电能转换，转换的电能可以供室内使用既节能又环保；遮光板与墙体铰接和支架在遮光板上滑动相结合，实现了根据不同的角度需求的遮阳板的安装。

附图说明

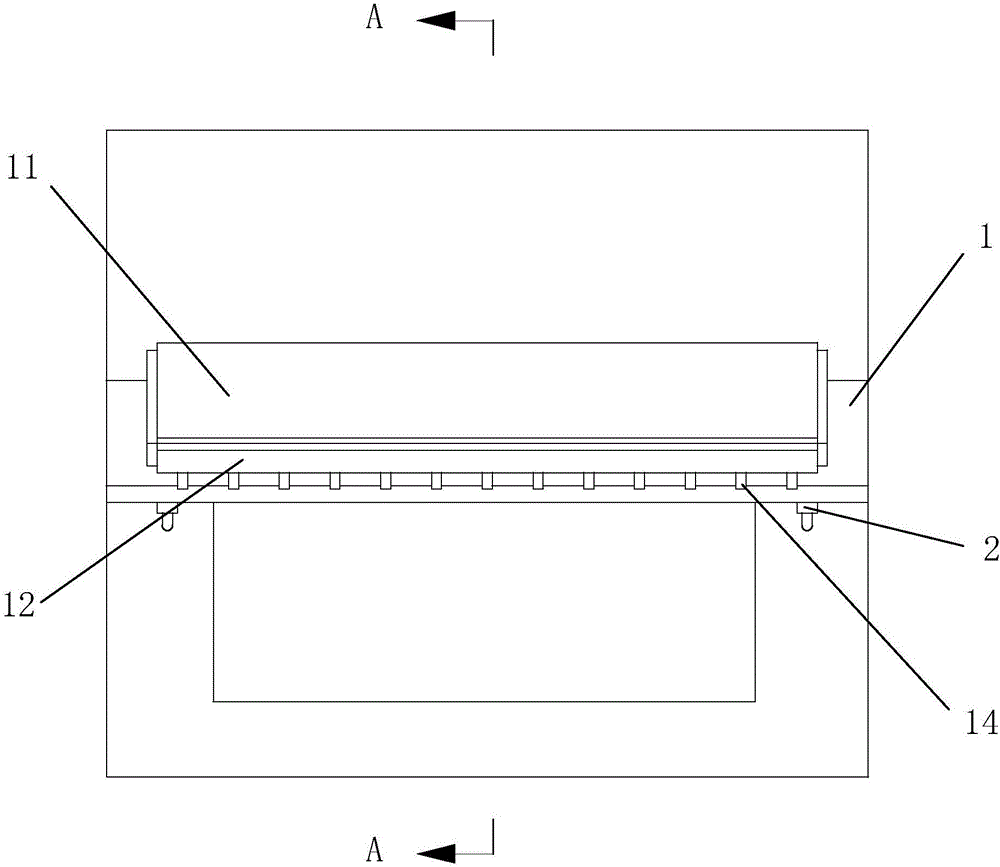

图1为展现实施例一的结构示意图；

图2为展现实施例二的结构示意图；

图3为图2中A-A的剖视图；

图4为展现实施例三的结构示意图；

图5为图4中C的局部放大图；

图6为遮光板的主视图；

图7为图6中B-B的剖视图；

图8为展现实施例四的结构示意图。

附图标记：1、遮光板；11、消音层；111、弹性柱；112、光照通孔；1121、过滤网；12、海绵胶条；13、凸刺；14、导水槽；15、太阳能板；16、滑动槽；17、铰接件；2、支架；21、锁紧装置；3、间隙。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

实施例一：一种遮阳板，如图1和3所示，包括遮光板1、支架2，支架2对遮光板1进行有效的支撑作用实现了遮阳板的安装，将支架2设置在遮光板1两侧，通过对遮光板1两侧固定有效的保证了遮阳板安装的稳定性。当雨水天气的降临的时候，雨水拍打在遮光板1上会产生响声和噪音，响声和噪音会给室内的人员带来一定的干扰，影响了人们的正常生活和工作；为了有效的避免雨水拍打遮光板1产生的响声，在遮光板1上设有海绵制成的消音层11，海绵质地柔软且有较好的吸水性能，当雨水拍打在消音层11上的时候不会发出很大的声响，同时由海绵制成的消音层11可以将部分雨水吸收。遮阳板裸露在外界需要很好的将消音层11很好的固定在遮光板1上，所以在消音层11四周设有海绵胶条12，消音层11通过海绵胶条12实现了在遮光板1上有效的固定，并且海绵胶条12质地也较为柔软避免了雨水拍打出现噪音的情况。当雨量非常大的时候会出现消音层11一直处于受压状态无法有效的实现吸水的作用，所以在消音层11内部设有若干弹性柱111，通过弹性柱111有效的增强了消音层11的弹性，避免雨水过大的时候导致消音层11一直受压无法有效的实现吸水的作用。

实施例二：如图2和3所示，在雨水拍打消音层11的时候，由海绵制成的消音层11吸水饱和重量增加，当消音层11吸水量饱和之后无法再吸水，水会从消音层11内流出，当消音层11和遮光板1抵触的时候，海绵具有一定的锁水的功能，无法有效的实现水的快速排出，所以在消音层11与遮光板1之间设有间隙3，消音层11与遮光板1之间留有一的间隙3保证了水可以有效的快速排出。当消音层11吸水饱和多余的水分会流落到遮光板1上，在遮光板1上设有若干导水槽14，通过导水槽14有效的实现了快速排水的导向作用。海绵胶条12虽然有效的固定了消音层11，但是当消音层11吸水增重的时候可能会出现位置的偏移，在遮阳板上设有若干尖锐的凸刺13，凸刺13远离遮光板1端与消音层11抵触并且伸入消音层11内部，尖锐的凸刺13设置在消音层11的内部进一步固定了消音层11的位置，保证了消音层11相对于遮光板1不会出现位置的偏移，同时也保证了消音层11可以有效的覆盖在遮光板1上。

实施例三：如图4、5、6和7所示，消音层11有效的减小了雨水拍打遮光板1发出噪音的同时，出于节能环保方面的考虑，使用透明的硅胶制成消音层11，在遮光板1和消音层11之间设有太阳能板15，透明的硅胶具有很好的透光性性，当阳光照射到硅胶上的时候，阳光透过硅胶可以有效的照射到太阳能板15上，太阳能板15吸收阳光之后转换成电能可以供室内的电器使用，利用太阳能转化为电能既环保又节约。硅胶在使用一段时间后会发生氧化的现象，硅胶氧化透光的性能不是太好的时候会影响太阳能板15采集阳光的能力，为了有效的保证太阳能板15可以有效的采集到光源，在消音层11上设有若干光照通孔112，阳光通过光照通孔112可以顺利的传导到太阳能板15上，实现光能和电能之间的转换。遮阳板在日常的使用过程中，可能会有杂物从高空坠落出现堵塞光照通孔112的现象，为了有效的避免光照通孔112发生堵塞的现象，在光照通孔112上设有过滤网1121，过滤网1121有效的阻隔了杂物进入到光照通孔112内部，当有杂物落下的时候被过滤网1121阻挡杂物从遮阳板上滚落，不会出现杂物堵塞光照通孔112的现象。

实施例四：如图8所示，在安装遮阳板的时候会遇到一些不规则的墙体，此时就需要调节支架2和遮光板1之间角度实现遮阳板不同位置的安装，为了实现快速调节角度在遮光板1上设有供支架2滑动的滑动槽16，直接一端与遮光板1抵触实现滑动调节的功能。在通过调节支架2的位置实现遮阳板固定安装后，为了使得遮阳板可以稳定的工作避免支架2在遮光板1上发生滑动的现象，在支架2与遮光板1抵触端设有锁紧装置21，通过锁紧装置21将调整好位置的支架2与遮光板1进行有效的固定，有效的保证了遮阳板不会出现受到外力发生连接不稳定的现象。当将遮阳板固定安装在一个地方的时候，使用者根据自身的需求或者阳光照射的情况需要调节遮阳板的角度，光靠调节支架2在遮阳板上的位置不能实现遮阳板的角度调节，所以在安装遮光板1的时候将的遮光板1通过铰接件17墙体接触端连接，遮光板1可以铰接转动和支架2移动相结合，进一步有效的实现了遮阳板的角度调节，在同一位置可以根据自身的需求快速的实现遮阳板不同位置的调节。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
