金属屋面直立锁边工具的制作方法

本实用新型涉及建筑施工技术领域，特别涉及金属屋面直立锁边技术领域，具体是指一种金属屋面直立锁边工具。

背景技术：

金属屋面是指采用金属板材作为屋盖材料，将结构层和防水层合二为一的屋盖形式。金属板材的种类很多，有镀锌板、镀铝锌板、铝合金板、铝镁合金板、钛合金板、铜板、不锈钢板等，厚度一般为0.4～1.5mm，板材表面可做烤漆处理，主要有PE/PE、SMP/PE、HDP\PE、PVDF\PE这四种烤漆处理，烤漆可加强板材使用年限，分别为5-8年、10-15年、15-20年、20-25年以上。

金属屋面板材形式多样，从大型公共建筑到厂房、库房、住宅等均有使用。故规范规定金属屋面板材的适用范围为防水等级为I～III级的屋面。

屋面板为卷合密封式接合设计，通过两块金属屋面板材的直立边顺直搭接，其中一块金属屋面板材的直立边的横截面的上部为左转90度的较小C形部，另一块金属屋面板材的直立边的横截面的上部为右转90度的较大C形部，较大C形部搭接在较小C形部上，较小C形部搭接在固定座上，然后挤压大小C形部，使得固定座卡接在较小C形部中，较小C形部卡接在较大C形部中，实现锁边，安装施工后屋面无接驳口，亦无任何螺钉外露，除保证建筑物屋面外观完整性，兼备特优防水、防渗、抗雪功能。

目前工程中大量应用金属屋面直立锁边技术，然而直立锁边施工质量不容易控制。

因此，需要提供一种金属屋面直立锁边工具，其锁边施工质量好，容易控制，能保证屋面防水效果。

技术实现要素：

为了克服上述现有技术中的缺点，本实用新型的一个目的在于提供一种金属屋面直立锁边工具，其锁边施工质量好，容易控制，能保证屋面防水效果，适于大规模推广应用。

本实用新型的另一目的在于提供一种金属屋面直立锁边工具，其设计巧妙，结构简洁，制造简便，易于操作，适于大规模推广应用。

为达到以上目的，本实用新型的金属屋面直立锁边工具，其特点是，包括第一锁边头和第二锁边头，所述第一锁边头具有第一凹槽，所述第二锁边头具有第二凹槽，所述第一锁边头可转动连接所述第二锁边头，从而所述第一凹槽和所述第二凹槽相对可转动设置。

较佳地，所述第一凹槽和所述第二凹槽为弧形凹槽。

更佳地，所述弧形凹槽为半圆形凹槽。

较佳地，所述第一锁边头和所述第二锁边头为半环形部件。

较佳地，所述金属屋面直立锁边工具还包括活动折页，所述第一锁边头通过所述活动折页可转动连接所述第二锁边头。

较佳地，所述金属屋面直立锁边工具还包括第一压制杆和第二压制杆，所述第一压制杆的一端连接所述第一锁边头，所述第二压制杆的一端连接所述第二锁边头。

更佳地，所述第一压制杆可转动连接所述第二压制杆，所述第一锁边头通过所述第一压制杆和所述第二压制杆可转动连接所述第二锁边头。

更进一步地，所述的第一压制杆的一端可转动连接所述的第二压制杆的一端。

更佳地，所述金属屋面直立锁边工具还包括第一把手和第二把手，所述第一把手连接所述第一压制杆的另一端，所述第二把手连接所述第二压制杆的另一端。

更佳地，所述金属屋面直立锁边工具还包括第一加固件和第二加固件，所述第一加固件分别连接所述的第一压制杆的一端和所述第一锁边头，所述第二加固件分别连接所述的第二压制杆的一端和所述第二锁边头。

本实用新型的有益效果主要在于：

1、本实用新型的金属屋面直立锁边工具包括第一锁边头和第二锁边头，第一锁边头具有第一凹槽，第二锁边头具有第二凹槽，第一锁边头可转动连接第二锁边头，从而第一凹槽和第二凹槽相对可转动设置，通过第一凹槽和第二凹槽相对转动，可以进行金属屋面直立锁边，锁边施工质量好，容易控制，能保证屋面防水效果，适于大规模推广应用。

2、本实用新型的金属屋面直立锁边工具包括第一锁边头和第二锁边头，第一锁边头具有第一凹槽，第二锁边头具有第二凹槽，第一锁边头可转动连接第二锁边头，从而第一凹槽和第二凹槽相对可转动设置，通过第一凹槽和第二凹槽相对转动，可以进行金属屋面直立锁边，设计巧妙，结构简洁，制造简便，易于操作，适于大规模推广应用。

本实用新型的这些和其它目的、特点和优势，通过下述的详细说明，附图和权利要求得以充分体现，并可通过所附权利要求中特地指出的手段、装置和它们的组合得以实现。

附图说明

图1是本实用新型的金属屋面直立锁边工具的一具体实施例的主视示意图。

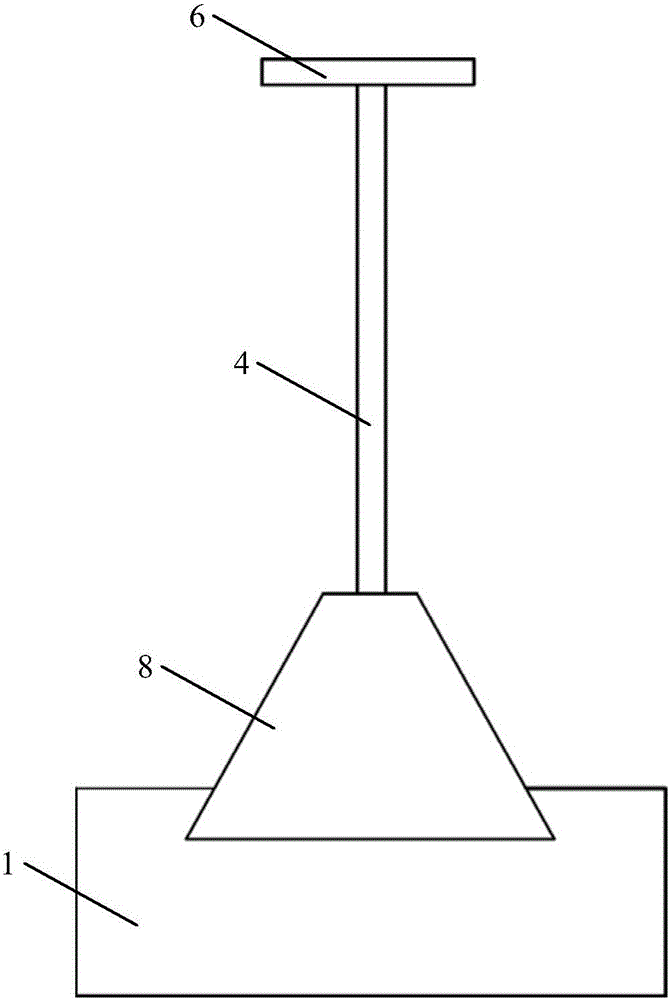

图2是图1所示的具体实施例的侧视示意图。

(符号说明)

1第一锁边头；11第一凹槽；2第二锁边头；21第二凹槽；3活动折页；4第一压制杆；5第二压制杆；6第一把手；7第二把手；8第一加固件；9第二加固件。

具体实施方式

为了能够更清楚地理解本实用新型的技术内容，特举以下实施例详细说明。

请参见图1-图2所示，本实用新型的金属屋面直立锁边工具包括第一锁边头1和第二锁边头2，所述第一锁边头1具有第一凹槽11，所述第二锁边头2具有第二凹槽21，所述第一锁边头1可转动连接所述第二锁边头2，从而所述第一凹槽11和所述第二凹槽21相对可转动设置。

所述第一凹槽11和所述第二凹槽21的长度可以根据需要确定，在本实用新型的一具体实施例中，所述第一凹槽11和所述第二凹槽21的长度为250mm。

所述第一凹槽11和所述第二凹槽21可以是任何合适的凹槽，请参见图1所示，在本实用新型的一具体实施例中，所述第一凹槽11和所述第二凹槽21为弧形凹槽。

所述弧形凹槽可以是任何合适的弧形凹槽，请参见图1所示，在本实用新型的一具体实施例中，所述弧形凹槽为半圆形凹槽。

所述第一锁边头1和所述第二锁边头2可以是任何合适的锁边头，请参见图1所示，在本实用新型的一具体实施例中，所述第一锁边头1和所述第二锁边头2为半环形部件。例如可以通过圆管对称切开制成。圆管可以是Φ30圆钢管，内径可以为20mm。

所述第一锁边头1可转动连接所述第二锁边头2可以采用任何合适的结构，请参见图1所示，在本实用新型的一具体实施例中，所述金属屋面直立锁边工具还包括活动折页3，所述第一锁边头1通过所述活动折页3可转动连接所述第二锁边头2。

为了使得所述第一凹槽11和所述第二凹槽21相对转动，请参见图1-图2所示，在本实用新型的一具体实施例中，所述金属屋面直立锁边工具还包括第一压制杆4和第二压制杆5，所述第一压制杆4的一端连接所述第一锁边头1，所述第二压制杆5的一端连接所述第二锁边头2。

所述第一压制杆4和所述第二压制杆5可以是任何合适的杆件，例如圆管，比如Φ30圆钢管，长度可以是750mm。

所述第一锁边头1可以直接可转动连接所述第二锁边头2，也可以间接可转动连接所述第二锁边头2，请参见图1所示，在本实用新型的一具体实施例中，所述第一压制杆4可转动连接所述第二压制杆5，所述第一锁边头1通过所述第一压制杆4和所述第二压制杆5可转动连接所述第二锁边头2。在存在活动折页3的情况下，所述第一压制杆4通过活动折页3可转动连接所述第二压制杆5。

所述第一压制杆4可转动连接所述第二压制杆5可以在任何合适的位置，请参见图1所示，在本实用新型的一具体实施例中，所述的第一压制杆4的一端可转动连接所述的第二压制杆5的一端。显然，可转动连接也可以在所述第一压制杆4和所述第二压制杆5的中部或另一端，但均不是优选位置。

为了便于施力，请参见图1-图2所示，在本实用新型的一具体实施例中，所述金属屋面直立锁边工具还包括第一把手6和第二把手7，所述第一把手6连接所述第一压制杆4的另一端，所述第二把手7连接所述第二压制杆5的另一端。

为了增强本实用新型的金属屋面直立锁边工具的牢固度，请参见图1-图2所示，在本实用新型的一具体实施例中，所述金属屋面直立锁边工具还包括第一加固件8和第二加固件9，所述第一加固件8分别连接所述的第一压制杆4的一端和所述第一锁边头1，所述第二加固件9分别连接所述的第二压制杆5的一端和所述第二锁边头2。

所述第一加固件8和所述第二加固件9可以是任何合适的加固件，请参见图1-图2所示，在本实用新型的一具体实施例中，所述第一加固件8和所述第二加固件9是等腰梯形板件。

使用时，先将压制完成的两块金属屋面板直立边顺直搭接，对第一压制杆4和第二压制杆5施力使其靠拢，从而使所述第一锁边头1远离所述第二锁边头2，第一凹槽11和第二凹槽21打开，夹住金属屋面板接头，对第一压制杆4和第二压制杆5施力或利用身体自重适当力度向两边打开，使第一压制杆4远离第二压制杆5，第一凹槽11和第二凹槽21闭合，夹紧金属屋面板接头，即可完成金属屋面板锁边作业。

本实用新型具有以下优点：

1)锁边施工质量好，能保证屋面防水效果；

2)制作简单，易于操作。

因此，本实用新型的金属屋面直立锁边工具通过独特的锁边头和压制杆设计，施工过程根据不同工况条件，随时调整金属屋面板，使锁边质量圆润顺直、美观大方。

从而，通过本实用新型，有效解决了金属屋面直立锁边施工质量问题，既保证了金属屋面板防水质量，又观感顺直圆润、美观大方，社会效益显著，易于推广。

综上，本实用新型的金属屋面直立锁边工具锁边施工质量好，容易控制，能保证屋面防水效果，且设计巧妙，结构简洁，制造简便，易于操作，适于大规模推广应用。

由此可见，本实用新型的目的已经完整并有效的予以实现。本实用新型的功能及结构原理已在实施例中予以展示和说明，在不背离所述原理下，实施方式可作任意修改。所以，本实用新型包括了基于权利要求精神及权利要求范围的所有变形实施方式。
