一种带太阳能的LED灯帐篷的制作方法

本实用新型涉及一种帐篷架杆，具体涉及的是一种带太阳能的LED灯帐篷。

背景技术：

现有帐篷在白天时，只要简单地张开支撑后便可使用，而在夜晚时，由于户外常常缺少光源，就需要在现有帐篷上从外部牵入照明装置，为户外露营的人们提供光源。中国实用新型专利一种带照明功能的帐篷架杆（专利号为201520745019.9），其顶部包括复数根支杆和用以连接各支杆的连接巢，支杆的下侧面上沿着其自身长度方向上开设有安装槽，安装槽内安装有照明灯条，安装槽上罩设有与安装槽配合的透光灯罩，连接巢的下方安装有一可控制各个照明灯条开关的控制盒。在控制盒内设置有对应于各个照明灯条的电池槽，每个电池槽内安装有干电池，每个电池槽上设置有可旋转开合的电池盖，电池盖的一侧通过销钉活动固定在对应的电池槽上，电池盖的另一侧上设置有卡扣，对应的电池槽的相应位置上设置有与所述卡扣相配合的卡槽。该实用新型结构简单紧凑，直接将照明灯条安装在支杆内，电源和电源线都放置在控制盒内，自带照明功能的同时不会影响帐篷的收折和整体外观。

但是对于上述该实用新型帐篷架杆中，帐篷中的供电仅能依靠干电池，并不环保，如没有电池或是电池没有电了就无法供电以实现照明，而且大多干电池无法循环使用，供电方式单一，而现今户外运动中常使用的移动电源也无法使用，帐篷也无法连接市电直接使用。而对于户外帐篷来说，其无法直接利用太阳能进行供电，帐篷在户外使用时，对于充足的太阳能无法加以利用，结构和使用上仍存在不足。

技术实现要素：

本实用新型的目的在于提供一种带太阳能的LED灯帐篷，其自带照明功能，可在帐篷中直接利用太阳能供电，节能环保，帐篷实用性强。

为了达成上述目的，本实用新型的解决方案是：

一种带太阳能的LED灯帐篷，帐篷包括多根支撑的架杆，各架杆顶部连接顶杆形成帐篷顶部，各顶杆内侧连接于一位于中部的连接巢上，顶杆的下侧面上安装有LED灯条及透光灯罩，连接巢上安装有一可控制各LED灯条开关的控制盒，控制盒中设有一PCB板，至少一帐篷架杆上方设置一开关控制盒，开关控制盒中设有一PCB板，开关控制盒的PCB板上设有至少一个miniUSB接口，太阳能电池通过一电源线连接至该PCB板上的miniUSB接口上实现供电。

进一步，太阳能电池为可折叠的太阳能电池板组或是可折叠的太阳能电池膜。

进一步，太阳能电池为多片或是多组，太阳能电池分别固定在位于两顶杆之间的顶棚布上。

进一步，顶棚布的周边上连接有LED软灯带，LED软灯带通过一电源线连接至开关控制盒的PCB板上的miniUSB接口上。

进一步，LED软灯带固定在顶棚布的外侧或内侧，LED软灯带为白光LED灯或彩色LED灯。

进一步，顶棚布下方形成挡檐，LED软灯带连接在挡檐上。

进一步，各顶杆为弧形支撑杆，形成具有弧度的拱杆。

进一步，控制盒包括一顶盖，一控制盒本体连接于连接巢上方，控制盒本体上方设有一本体密封件，控制盒本体下方设有一底盖位于连接巢下方,控制盒本体中设有PCB板位于本体密封件上方，PCB板上连接有电源线连接至LED灯条。

进一步，开关控制盒包括连接在架杆上的开关本体，开关本体内设有一PCB板，该PCB板连接一电源线连通至控制盒中的PCB板，该PCB板上还设有一开关按键，一开关按钮设置于开关按键外侧，开关按钮外侧还设有一开关上盖同时套置在开关本体外侧。

进一步，miniUSB接口通过电源线连接移动电源或可连接市电的充电器。

采用上述结构后，本实用新型的帐篷使用时，帐篷将LED灯条安装在顶杆内，自带照明功能的同时不会影响帐篷的收折和整体外观，同时还设有LED软灯带丰富照明功能，通过在帐篷顶部设置太阳能电池，直接利用太阳能进行供电，更加节能环保，有效利用资源，令帐篷实用性更强。而对照明的供电可通过在帐篷架杆上设置一开关，在开关上接入移动电源或是连通至市电，通过开关按钮控制LED照明，帐篷在照明使用上更加方便灵活。

附图说明

图1为本实用新型的立体结构示意图；

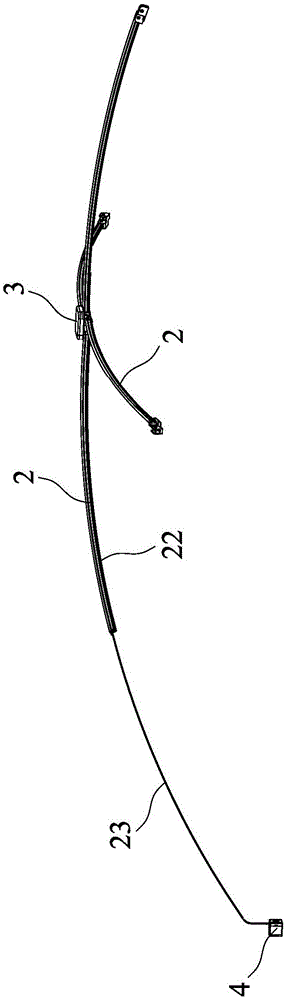

图2为本实用新型的顶部连接开关的示意图；

图3为本实用新型顶部中的顶杆、控制盒以及开关的分解结构示意图；

图4为图3中控制盒的局部放大图；

图5为图3中开关的局部放大图；

图6为本实用新型的顶部连接顶棚布的示意图（顶棚布中设有LED软灯带）；

图7为本实用新型中顶部连接顶棚布，顶篷布上连接太阳能电池的示意图。

具体实施方式

为了进一步解释本实用新型的技术方案，下面通过具体实施例来对本实用新型进行详细阐述。

一种带太阳能的LED灯帐篷，如图1至图5所示，帐篷包括多根支撑的架杆1，各架杆1顶部连接顶杆形成帐篷的顶部，本实施例中为4根架杆，顶部包括四根顶杆2和用以连接各顶杆2的连接巢20，各顶杆内侧连接于一位于中部的连接巢20上，本实施例中各顶杆2连接于连接巢20中向下收折。本实施例中的各顶杆2为弧形支撑杆，形成具有一定弧度的拱杆，从而帐篷的顶面形成圆弧形顶凉棚。

如图3、图4所示，以该帐篷架杆的安装状态为准，顶杆2朝向地面的方向为下，顶杆2主体为铝型材，顶杆的下侧面上沿着其自身长度方向上开设有安装槽（图中未具体示出），安装槽内安装有LED灯条21，LED灯条21可以为LED铝基板灯条，安装槽上罩设有与安装槽配合的透光灯罩22，在LED灯条21上配合有电源线23。连接巢20上安装有一可控制各个LED灯条21的控制盒3。控制盒3包括一顶盖31，一控制盒本体32连接于连接巢20上方，在控制盒本体32上方设有一本体密封件321，在控制盒本体32下方设有一底盖33位于连接巢20下方。控制盒本体中设有PCB板34位于本体密封件321上方，PCB板34上连接有电源线35，电源线35的一端与LED灯条21连接，另一端与PCB板34连接，而电源线23穿过顶杆2连接至控制盒3中的PCB板34。将LED灯条21与控制盒3连接起来，控制盒3中的PCB板34在连接电源后，能够控制LED灯条21的开关和亮度。通过直接将LED灯条安装在顶杆内，电源线放置在控制盒内，帐篷整体结构简单紧凑，自带照明功能的同时不会影响帐篷的收折和整体外观。

如图3、图5所示，本实用新型中，可通过移动电源或是市电为LED供电以实现照明，可在至少一帐篷架杆1上方设置一开关控制盒4，开关控制盒4可控制对控制盒的通电，且在开关控制盒4上可以外接一移动电源或是通过充电器连接市电供电。如图5所示，开关控制盒4包括连接在架杆1上的开关本体41，开关本体41内设有PCB板42，PCB板42上设有至少一个miniUSB接口421，且该miniUSB接口421的接口端外露于开关本体41外侧以方便移动电源（充电宝）的插设连接以供电，同时也可以通过该miniUSB接口421连接一充电器后再连接至插座，直接采用市电供电。PCB板42连接电源线23连通至控制盒3中的PCB板34中，从而为控制盒3供给电源，并可控制各个LED灯条的开关。在PCB板42上还设有一开关按键422，一开关按钮43设置于开关按键422外侧，开关按钮43上还可设置一按钮固定块431，通过按压开关按钮43即按压开关按键422实现控制。在开关按钮43外侧还设有一开关上盖44同时套置在开关本体41外侧，按钮固定块431连接在上盖44外侧。

本实用新型在使用时，在开关控制盒4的miniUSB接口421上连接一移动电源（图中未示出），移动电源通过电源线插入到miniUSB接口421通电后，电源通过电源线通至控制盒3中，也可以是在miniUSB接口421中通过充电器连接市电供电，从而为各LED灯条供电，实现照明，通过开关按钮421可控制电源通断，以控制LED照明的打开、关闭以及亮度调节。帐篷在照明使用上更加方便灵活，更适应当下的使用习惯，省去使用干电池，更加环保，也免去了更换干电池。

进一步，可在帐篷篷布上增加上LED软灯带，如图6所示，在帐篷的顶部连接盖设有顶棚布5，顶棚布5配合帐篷顶面形状并连接在各顶杆2上方并拉伸展开后盖合在帐篷顶部，在顶棚布5的周边上可连接有LED软灯带51，LED软灯带51可固定在顶棚布5的外侧，也可固定在顶棚布5的内侧，且LED软灯带51可以是白光LED灯，也可以是彩色LED灯。本实施例中，在开关控制盒的PCB板42上设有两个miniUSB接口421，LED软灯带51通过一电源线连接至该miniUSB接口421上，另一miniUSB接口421上连接电源进行供电，从而令LED软灯带51使用更加灵活。当然，LED软灯带51可通过电源线连接至开关控制盒4的PCB板42中，LED软灯带51与LED灯条21也可分别进行控制，选择同时或是分别亮起照明。可在顶棚布5下方形成挡檐52位于帐篷的各侧面上方，LED软灯带51连接在挡檐52上。

为了令帐篷照明的供电方式更多样，对于户外帐篷来说，使其可直接利用太阳能进行供电，有效利用资源，更加节能环保。如图7所示，在帐篷的顶棚布5外侧固定有太阳能电池6，太阳能电池6为柔性的太阳能电池，其可为可折叠的太阳能电池板组或是可折叠的太阳能电池膜。太阳能电池6分别固定在位于两顶杆2之间的顶棚布5上，太阳能电池6可为多片或是多组，通过固定在顶棚布5上，本实施例中圆弧形的顶棚更方便太阳能电池6的放置和接收光能。太阳能电池5可通过一电源线连接至开关控制盒4的PCB板42上的miniUSB接口421上，从而对LED灯条21和LED软灯带51都进行供电。当帐篷在户外使用时，太阳能电池6固定在顶棚布5上，将接收的太阳光能后转化为电能后并存储，从而为LED灯条21或LED软灯带51供电。通过在帐篷顶部设置太阳能电池，直接利用太阳能进行供电，更加节能环保，有效利用资源，帐篷实用性强。

本实用新型的帐篷使用时，帐篷将LED灯条安装在顶杆内，自带照明功能的同时不会影响帐篷的收折和整体外观，同时还设有LED软灯带丰富照明功能，通过在帐篷顶部设置太阳能电池，直接利用太阳能进行供电，更加节能环保，有效利用资源，令帐篷实用性更强。

而对照明的供电可通过在帐篷架杆上设置一开关，在开关上接入移动电源或是连通至市电，通过开关按钮控制LED照明，帐篷在照明使用上更加方便灵活。

上述实施例和图式并非限定本实用新型的产品形态和式样，任何所属技术领域的普通技术人员对其所做的适当变化或修饰，皆应视为不脱离本实用新型的专利范畴。
