一种光伏温室大棚的制作方法

本实用新型涉及一种屋脊板结构，更具体地说，涉及一种光伏温室大棚屋脊板结构。

背景技术：

传统光伏大棚均使用屋脊方管结构(参见图1所示)，导致光伏组件安装麻烦，且结构复杂，安装不便，影响工程进度。方管重量较重，严重浪费原材料，成本较高。同时其结构不稳定不能有效的支撑和固定组件。

技术实现要素：

1.实用新型要解决的技术问题

本实用新型的目的在于克服上述的不足，提供了一种光伏温室大棚屋脊板结构，采用本实用新型的技术方案，结构简单且稳固，安装快捷，大大减少了原材料的使用重量及使用成本，便于防水密封工作的进行。

2.技术方案

为达到上述目的，本实用新型提供的技术方案为：

本实用新型的一种光伏温室大棚，包括北拱梁、南拱梁和多排主钢柱，每排所述的主钢柱上均设置一道东西向的天沟组件，相邻两道天沟组件分别通过相连的北拱梁和南拱梁连接，并用支撑组件对北拱梁和南拱梁进行支撑；所述的南拱梁上安装有东西向的檩条，光伏组件固定于檩条上，所述的北拱梁和南拱梁通过连接件相连，且东西向排列的南拱梁通过“L”字形屋脊板相连，该“L”字形屋脊板反扣在南拱梁上，“L”字形屋脊板的一侧面螺栓固定于南拱梁上，“L”字形屋脊板的另一面与北拱梁之间形成便于进行防水密封工作的安装面。

更进一步地，所述的连接件的一端内嵌于南拱梁内并焊接于南拱梁，连接件的另一端与北拱梁固连。

更进一步地，所述的天沟组件包括天沟和天沟连接件，所述的天沟连接件的一端焊接于天沟的外侧壁上，天沟连接件的另一端上开设有螺栓孔。

更进一步地，所述的支撑组件包括连接相邻两主钢柱的下弦杆和连接北拱梁或南拱梁与下弦杆的直腹杆及斜腹杆。

3.有益效果

采用本实用新型提供的技术方案，与已有的公知技术相比，具有如下有益效果：

(1)本实用新型的一种光伏温室大棚，其东西向排列的南拱梁通过“L”字形屋脊板相连，“L”字形屋脊板反扣在南拱梁上，“L”字形屋脊板的一侧面螺栓固定于南拱梁上，“L”字形屋脊板的另一面与北拱梁之间形成安装面，使用“L”字形屋脊板相比现有技术中使用的屋脊方管来说，大大减少了原材料的使用重量，使用“L”字形屋脊板相比现有技术中使用的屋脊方管来说，安装难度降低了，安装速度提高了，便于光伏组件的固定安装；另外可以在安装面上安装防水薄膜，便于对大棚进行防水密封工作；

(2)本实用新型的一种光伏温室大棚，其天沟组件包括天沟和天沟连接件，所述的天沟连接件的一端焊接于天沟的外侧壁上，天沟连接件的另一端上开设有螺栓孔，天沟连接件与天沟之间采用焊接的方式连接为一体，省去了现有天沟连接件端部焊接的法兰连接板以及用于连接法兰连接板和天沟的螺栓，减少了所需原材料，也省去了现场施工时天沟与天沟连接件的安装工序，加快了安装速度；

(3)本实用新型的一种光伏温室大棚，其支撑组件包括连接相邻两主钢柱的下弦杆和连接北拱梁或南拱梁与下弦杆的直腹杆及斜腹杆，安装方便，支撑效果好，结构稳固。

附图说明

图1为现有技术中北拱梁与南拱梁连接处的示意图；

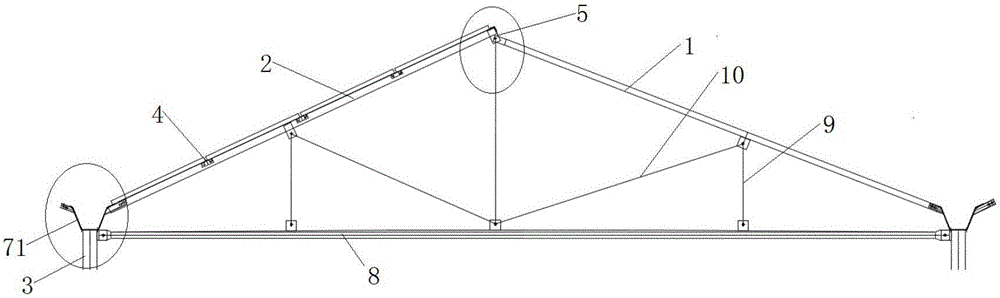

图2为本实用新型的一种光伏温室大棚的结构示意图；

图3为本实用新型中屋脊板处的局部放大图；

图4为本实用新型中天沟组件处的局部放大图。

示意图中的标号说明：1、北拱梁；2、南拱梁；3、主钢柱；4、檩条；5、连接件；6、屋脊板；71、天沟；72、天沟连接件；73、螺栓孔；8、下弦杆；9、直腹杆；10、斜腹杆。

具体实施方式

为进一步了解本实用新型的内容，结合附图和实施例对本实用新型作详细描述。

实施例

结合图2和图3，本实施例的一种光伏温室大棚，包括北拱梁1、南拱梁2和多排主钢柱3，每排主钢柱3上均设置一道东西向的天沟组件，相邻两道天沟组件分别通过相连的北拱梁1和南拱梁2连接，并用支撑组件对北拱梁1和南拱梁2进行支撑；本实施例中支撑组件包括连接相邻两主钢柱3的下弦杆8和连接北拱梁1或南拱梁2与下弦杆8的直腹杆9及斜腹杆10，结构简单，安装方便，支撑效果好，结构稳固；天沟组件(参见图4所示)包括天沟71和天沟连接件72，天沟连接件72的一端焊接于天沟71的外侧壁上，天沟连接件72的另一端上开设有螺栓孔73，天沟连接件72与天沟71之间采用焊接的方式连接为一体，省去了现有天沟连接件端部焊接的法兰连接板以及用于连接法兰连接板和天沟的螺栓，减少了所需原材料，也省去了现场施工时天沟与天沟连接件的安装工序，加快了安装速度；南拱梁2上安装有东西向的檩条4，光伏组件固定于檩条4上，北拱梁1和南拱梁2通过连接件5相连，本实施例中连接件5的一端内嵌于南拱梁2内并焊接于南拱梁2，连接件5的另一端与北拱梁1固连，且东西向排列的南拱梁2通过“L”字形屋脊板6相连，该“L”字形屋脊板6反扣在南拱梁1上，“L”字形屋脊板6的一侧面螺栓固定于南拱梁2上，“L”字形屋脊板6的另一面与北拱梁1之间形成安装面，使用“L”字形屋脊板6相比现有技术中使用的屋脊方管来说，大大减少了原材料的使用重量，使用“L”字形屋脊板6相比现有技术中使用的屋脊方管来说，安装难度降低了，安装速度提高了，便于光伏组件的固定安装；另外可以在安装面上安装防水薄膜，便于对大棚进行防水密封工作。

本实用新型的一种光伏温室大棚，结构简单且稳固，安装快捷，大大减少了原材料的使用重量及使用成本，便于防水密封工作的进行。

以上示意性的对本实用新型及其实施方式进行了描述，该描述没有限制性，附图中所示的也只是本实用新型的实施方式之一，实际的结构并不局限于此。所以，如果本领域的普通技术人员受其启示，在不脱离本实用新型创造宗旨的情况下，不经创造性的设计出与该技术方案相似的结构方式及实施例，均应属于本实用新型的保护范围。
