可调式窗洞口模板支撑装置的制作方法

本发明涉及建筑施工技术领域，特别是涉及一种可调式窗洞口模板支撑装置。

背景技术：

当前建筑行业一片繁荣，建筑周转料具需求较大；高层住宅门窗洞口模板支设工艺复杂，原有技术主要包括左右两侧向内拉，上层模板就是顶；不仅周转料具使用较多，而且安装拆卸复杂，周转料具使用多就意味着施工成本提高，耗费作业工时多，不仅增高人工费成本，而且拖延墙体施工进度，这种模板加固技术因门窗口模板施工在混凝土结构施工中所占的质量安全权重不大而长期未改进，又因门窗口作为量大面广的构件而在高层建筑混凝土墙体施工中形成了阻碍提高技术、经济效率的短板效应。

技术实现要素：

针对现有技术中存在的缺陷或不足，本发明创新性地提出了一种可调式窗洞口模板支撑装置，其很好地解决了窗框模板支撑加固周转料具使用，且安装拆卸复杂的技术问题，加快了施工进度，降低了施工成本，提高了经济效益。

本发明的技术方案是这样实现的：

可调式窗洞口模板支撑装置，包括有窗洞口模板，所述窗口洞模板两两交接的四个直角处均设置有用于固定窗口洞模板的直角固定件，所述支撑装置还包括有两个脚手架钢管，所述脚手架钢管交叉设置，在所述脚手架钢管的交叉处通过旋转扣件固定，所述旋转扣件包括有内旋转座、外旋转座、内盖和外盖，所述内旋转座和外旋转座通过转轴活动连接在一起，所述内旋转座和内盖的一端设置有内连接孔，所述内盖通过穿过内连接孔的内铆钉活动固定在内旋转座上，所述内旋转座和内盖的另一端设置有内螺栓，所述外旋转座和外盖的一端设置有外连接孔，所述外盖通过穿过外连接孔的外铆钉活动固定在外旋转座上，所述外旋转座和外盖的另一端设置有外螺栓；所述脚手架钢管通过可调顶托与直角固定件相连接。

优选的，所述可调顶托包括有直角托盘、螺纹管和调节盘。

优选的，在所述直角托盘上设置有与其一体成型的连接块，所述连接块表面的中间位置焊接有螺纹管。

优选的，所述调节盘螺纹连接在所述螺纹管上，可沿所述螺纹管升降。

优选的，所述内连接孔和外连接孔的直径相同，且设置在同一轴线上。

与现有技术方案相比，本发明的有益效果在于：

本发明公开了一种可调式窗洞口模板支撑装置，其很好地解决了窗框模板支撑加固周转料具使用，且安装拆卸复杂的技术问题，采用窗口洞模板两两交接的四个直角处均设置有用于固定窗口洞模板的直角固定件，脚手架钢管的交叉设置，使整个支撑装置安装拆卸方法简单，脚手架钢管的交叉处通过旋转扣件固定，增加了脚手架钢管安装拆卸的灵活性，可调顶托的设置，增加了脚手架钢管与直角固定件之间的支撑加固强度，根据窗洞口角度及长宽比调整支撑交叉角度及顶托的外露长度，从而减少了窗框模板支撑加固周转料具使用，且安装拆卸方便，加快了施工进度，降低了施工成本，提高了经济效益。

附图说明

图1是本发明的结构示意图；

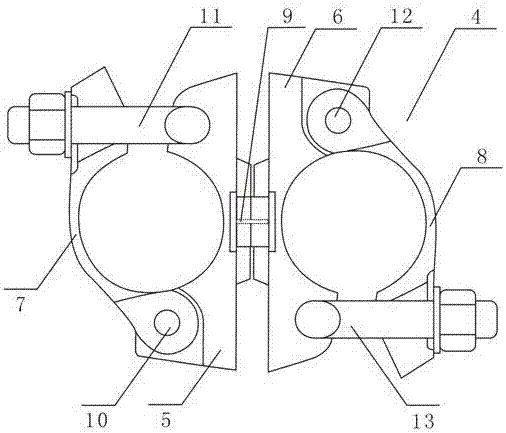

图2是本发明中旋转扣件的结构示意图；

图3是本发明中可调顶托的结构示意图；

附图标记：1、窗洞口模板；2、直角固定件；3、脚手架钢管；4、旋转扣件；5、内旋转座；6、外旋转座；7、内盖；8、外盖；9、转轴；10、内铆钉；11、内螺栓；12、外铆钉；13、外螺栓；14、直角托盘；15、螺纹管；16、调节盘；17、连接块；18、可调顶托。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

如附图1至3所示，本发明公开了一种可调式窗洞口模板支撑装置，包括有窗洞口模板1，所述窗口洞模板1两两交接的四个直角处均设置有用于固定窗口洞模板1的直角固定件2，所述支撑装置还包括有两个脚手架钢管3，所述脚手架钢管3交叉设置，在所述脚手架钢管3的交叉处通过旋转扣件4固定，所述旋转扣件4包括有内旋转座5、外旋转座6、内盖7和外盖8，所述内旋转座5和外旋转座6通过转轴9活动连接在一起，所述内旋转座5和内盖7的一端设置有内连接孔，所述内盖7通过穿过内连接孔的内铆钉10活动固定在内旋转座5上，所述内旋转座5和内盖7的另一端设置有内螺栓11，所述外旋转座6和外盖8的一端设置有外连接孔，所述外盖8通过穿过外连接孔的外铆钉12活动固定在外旋转座6上，所述外旋转座6和外盖8的另一端设置有外螺栓13；所述脚手架钢管3通过可调顶托18与直角固定件2相连接，可调顶托18包括有直角托盘14、螺纹管15和调节盘16，在所述直角托盘14上设置有与其一体成型的连接块17，所述连接块17表面的中间位置焊接有螺纹管15，调节盘16螺纹连接在所述螺纹管15上，可沿所述螺纹管15升降，所述内连接孔和外连接孔的直径相同，且设置在同一轴线上。

施工时，将窗洞口模板1两两交接形成的直角处，使用直角固定件2固定，两个脚手架钢管3分别置于旋转扣件4内并交叉设置，通过转轴9调整脚手架钢管3的角度，脚手架钢管3两端与直角固定件2之间通过可调顶托18活动连接，所述直角托盘14与直角固定件2吻合并顶紧直角固定件2，所述螺纹管15未与连接块17相连接的一端伸入至脚手架钢管3内，根据脚手架钢管3的实际使用长度，上下调整调节盘16的位置，确定可调顶托18的外露长度，使脚手架钢管3稳定牢固的设置在窗洞口模板1形成的框架内，从而减少了窗框模板支撑加固周转料具的使用数量，且安装拆卸方便。

上所述仅为发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
