一种可调节高度的复合型护栏的制作方法

本发明涉及护栏技术领域，具体为一种可调节高度的复合型护栏。

背景技术：

在建筑工程的施工过程中，防护栏作为安全防护措施之一，起着重要的作用。目前建筑工地已采用标准化护栏取代以往的钢管架防护。在建筑工地结构楼层施工期间，标准化护栏防护必须固定于结构楼板上，但在地面垫层及下一道工序施工中，因为标准化防护栏杆的挡脚板最低点高度仅为30mm，不能满足不同现场的需求。传统的标准化护栏高度不可调节，施工现场需要将标准化护栏拆下，待施工完毕后，需重新安装。护栏反复拆改，投入成本大，安装效率低。

如申请公布号cn204920263u的专利公开了一种可调节高度的护栏，包括护栏支座、固定杆、护栏片以及锁扣；护栏支座由膨胀螺栓固定在待施工面上，固定杆与护栏支座螺纹连接；固定杆上设置有固定杆定位孔；护栏片由护栏框架、连接杆以及连接板焊接而成；连接杆的下端设置有连接杆定位孔；连接杆与护栏框架平行设置，连接板连接护栏框架与连接杆；连接杆套在固定于护栏支座的固定杆上；调整护栏片，使固定杆定位孔、连接杆定位孔位置相对，锁扣穿过固定杆定位孔、连接杆定位孔将连接杆与固定杆连接固定；调节锁扣的固定位置，可实现护栏高度的调节，但是该装置结构过于简单，实用性较差，不便固定，且不方便搬运，不适宜于推广使用。

技术实现要素：

本发明要解决的技术问题是克服现有的缺陷，提供一种可调节高度的复合型护栏，结构合理，实用性较强，通过安装螺栓和安装螺母方便将该装置固定起来，通过连接螺栓、连接板、连接螺母和连接柱方便将该装置进行折叠，方便搬运，提高了工人的工作效率，通过第一调节螺栓、第二调节螺栓、连接杆、圆柱、第一栏杆管和第二栏杆管方便调节该装置的高度，满足生产需求，适宜与推广使用，可以有效解决背景技术中的问题。

为实现上述目的，本发明提供如下技术方案：一种可调节高度的复合型护栏，包括第一横杆，所述第一横杆侧面的通孔滑动连接有安装螺栓，所述安装螺栓的端部设有安装螺母，所述第一横杆的右侧面设有连接板，所述连接板的上表面设有螺孔，所述第一横杆通过连接板滑动连接有连接柱，所述连接柱的侧面设有滑动槽，所述连接柱固定连接有第四横杆，所述连接柱上表面的螺孔螺纹连接有连接螺栓，所述连接螺栓的端部设有连接螺母，所述第四横杆侧面的通孔滑动连接有安装螺栓，所述安装螺栓的端部设有安装螺母，所述第一横杆的上表面设有第二栏杆管，所述第二栏杆管的侧面贯穿连接有第二横杆，所述第二横杆侧面的通孔滑动连接有安装螺栓，所述第二横杆右侧面设有连接板，所述连接板上表面设有螺孔，所述安装螺栓的端部设有安装螺母，所述第二栏杆管侧面靠近第二横杆上表面的位置处设有第一调节螺栓，所述第二栏杆管内滑动连接有圆柱，所述第四横杆的上表面设有第一栏杆管，所述第一栏杆管的侧面贯穿连接有第三横杆，所述第三横杆侧面的通孔滑动连接有安装螺栓，所述安装螺栓的端部设有安装螺母，所述第一栏杆管侧面靠近第三横杆上表面的位置处设有第二调节螺栓，所述第一栏杆管内滑动连接有圆柱，所述第一栏杆管和第二栏杆管内的圆柱均设有四个，四个圆柱侧面连接有连接杆，所述第三横杆的左侧面设有连接柱，所述连接柱侧面设有滑槽，所述连接柱通过滑槽与第二横杆右侧面的连接板滑动连接，所述连接柱的上表面设有螺孔，所述螺孔滑动连接有连接螺栓，所述连接螺栓的端部设有连接螺母。

作为本发明的一种优选技术方案，所述第一栏杆管和第二栏杆管均由内管和外管组合而成。

作为本发明的一种优选技术方案，所述第一栏杆管设有四个且沿第四横杆的上表面等距离分布，所述第二栏杆管设有四个且沿第一横杆等距离分布。

作为本发明的一种优选技术方案，所述圆柱的上表面为圆弧形结构。

作为本发明的一种优选技术方案，所述圆柱、第一栏杆管和第二栏杆管的外表面均设有防水层和防高温层。

与现有技术相比，本发明的有益效果是：该可调节高度的复合型护栏结构合理，实用性较强，通过安装螺栓和安装螺母方便将该装置固定起来，通过连接螺栓、连接板、连接螺母和连接柱方便将该装置进行折叠，方便搬运，提高了工人的工作效率，通过第一调节螺栓、第二调节螺栓、连接杆、圆柱、第一栏杆管和第二栏杆管方便调节该装置的高度，满足生产需求，适宜与推广使用。

附图说明

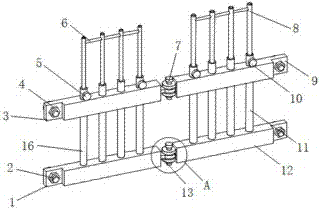

图1为本发明结构示意图；

图2为本发明a处细节结构示意图。

图中：1第一横杆、2安装螺栓、3第二横杆、4安装螺母、5第一调节螺栓、6连接杆、7连接螺栓、8圆柱、9第三横杆、10第二调节螺栓、11第一栏杆管、12第四横杆、13连接板、14连接螺母、15连接柱、16第二栏杆管。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，本发明提供一种技术方案：一种可调节高度的复合型护栏，包括第一横杆1，第一横杆1侧面的通孔滑动连接有安装螺栓2，安装螺栓2的端部设有安装螺母4，通过安装螺栓2和安装螺母4方便将该装置固定起来，第一横杆1的右侧面设有连接板13，连接板13的上表面设有螺孔，第一横杆1通过连接板13滑动连接有连接柱15，连接柱15的侧面设有滑动槽，连接柱15固定连接有第四横杆12，连接柱15上表面的螺孔螺纹连接有连接螺栓7，连接螺栓7的端部设有连接螺母14，通过连接螺栓7、连接板13、连接螺母14和连接柱15方便将该装置进行折叠，方便搬运，提高了工人的工作效率，第四横杆12侧面的通孔滑动连接有安装螺栓2，安装螺栓2的端部设有安装螺母4，第一横杆1的上表面设有第二栏杆管16，第二栏杆管16的侧面贯穿连接有第二横杆3，第二横杆3侧面的通孔滑动连接有安装螺栓2，第二横杆3右侧面设有连接板13，连接板13上表面设有螺孔，安装螺栓2的端部设有安装螺母4，第二栏杆管16侧面靠近第二横杆3上表面的位置处设有第一调节螺栓5，第二栏杆管16内滑动连接有圆柱8，通过第一调节螺栓5、第二调节螺栓10、连接杆6、圆柱8、第一栏杆管11和第二栏杆管16方便调节该装置的高度，满足生产需求，第四横杆12的上表面设有第一栏杆管11，第一栏杆管11的侧面贯穿连接有第三横杆9，第三横杆9侧面的通孔滑动连接有安装螺栓2，安装螺栓2的端部设有安装螺母4，第一栏杆管11侧面靠近第三横杆9上表面的位置处设有第二调节螺栓10，第一栏杆管11内滑动连接有圆柱8，第一栏杆管11和第二栏杆管16内的圆柱8均设有四个，四个圆柱8侧面连接有连接杆6，第三横杆9的左侧面设有连接柱15，连接柱15侧面设有滑槽，连接柱15通过滑槽与第二横杆3右侧面的连接板13滑动连接，连接柱15的上表面设有螺孔，螺孔滑动连接有连接螺栓7，连接螺栓7的端部设有连接螺母14，第一栏杆管11和第二栏杆管16均由内管和外管组合而成，第一栏杆管11设有四个且沿第四横杆12的上表面等距离分布，第二栏杆管16设有四个且沿第一横杆1等距离分布，圆柱8的上表面为圆弧形结构，防止搬运过程划破人手，圆柱8、第一栏杆管11和第二栏杆管16的外表面均设有防水层和防高温层，提高该装置的耐久性，延长使用寿命。

在使用时：工作人员通过安装螺栓2和安装螺母4方便将该装置固定起来，通过连接螺栓7、连接板13、连接螺母14和连接柱15方便将该装置进行折叠和伸展使用，也方便对该装置进行拆卸，通过第一调节螺栓5、第二调节螺栓10、连接杆6、圆柱8、第一栏杆管11和第二栏杆管16方便调节该装置的高度，满足生产需求，手握连接杆6可以将圆柱8向上提或向下压，然后使用第一调节螺栓5和第二调节螺栓10将调节好的圆柱8进行固定。

本发明结构合理，实用性较强，通过安装螺栓2和安装螺母4方便将该装置固定起来，通过连接螺栓7、连接板13、连接螺母14和连接柱15方便将该装置进行折叠，方便搬运，提高了工人的工作效率，通过第一调节螺栓5、第二调节螺栓10、连接杆6、圆柱8、第一栏杆管11和第二栏杆管16方便调节该装置的高度，满足生产需求，适宜与推广使用。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
