一种建筑物防漏构造的制作方法

本实用新型属于建筑技术领域，具体涉及一种建筑物防漏构造。

背景技术：

现有技术的建筑物容易出现漏水，亟待解决。

技术实现要素：

一、要解决的技术问题

本实用新型要解决的技术问题是提供一种建筑物防漏构造，以解决所述技术问题。

二、技术方案

为解决所述技术问题，本实用新型所采用的技术方案是：一种建筑物防漏构造，其包括：一混凝土立墙，用于作为建筑物的连续壁或外墙，所述混凝土立墙的顶端预留剪力钢筋，所述混凝土立墙顶端的外侧面往上凸出一混凝土造的外导墙，所述外导墙具有一面向所述建筑物内部的直立墙面；一截水条，其水平状固定在所述外导墙的直立墙面，其断面形状具有连接成L形的一直条与一横条，所述直条通过多个固定元件固定在所述直立墙面，所述直条的一上边T形对接于一上挡条的一面，所述横条的一侧边T形对接于一侧挡条的一面，所述侧挡条与所述直条之间形成一截水空间；及一场铸的混凝土上层板，所述混凝土上层板形成在所述混凝土立墙上，并包覆所述剪力钢筋与所述截水条；所述建筑物外面的水从所述外导墙的直立墙面与所述混凝土上层板之间的缝隙往下渗入时，由所述截水条拦截渗入的水，阻止渗入的水流进所述混凝土上层板以下的室内空间。

三、有益效果

本实用新型相比较于现有技术，具有如下有益效果：

本实用新型的建筑物防漏构造，可在所述建筑物外面的水从所述外导墙的直立墙面与所述混凝土上层板之间的收缩缝隙往下渗入时，由所述膨胀止水条与所述截水条拦截所渗入的水，阻止渗入的水流进所述混凝土上层板以下的室内空间。

附图说明

图1为本实用新型建筑物防漏构造的立体示意图。

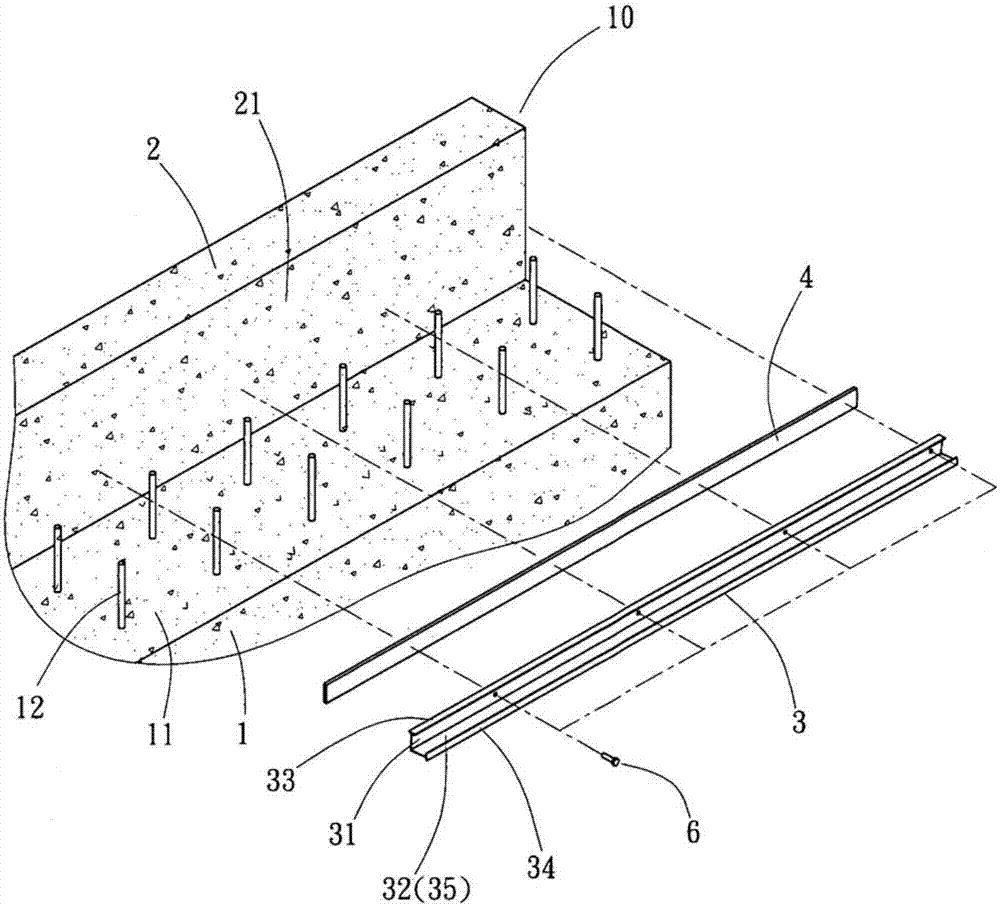

图2为本实用新型建筑物防漏构造的分解示意图。

图3为本实用新型建筑物防漏构造的剖面示意图。

图4为本实用新型建筑物防漏构造的截水条安装状态示意图。

具体实施方式

下面结合附图和实施例，对本实用新型的具体实施方式作还的详细描述。以下实施例用于说明本实用新型，但不用来限制本实用新型的范围。

如图1至图4所示，本实用新型提供一种建筑物防漏构造，应用在建筑物10的混凝土立墙与混凝土上层板5A之间的防漏构造，其包括：一混凝土立墙1，所述混凝土立墙1可为场铸混凝土立墙、半预铸凝土立墙或预铸凝土立墙，可用于作为建筑物地下室外围的连续壁或外墙，所述混凝土立墙1的顶端11预留剪力钢筋12，用以与混凝土上层板5A的钢筋(未图示)连结，所述混凝土立墙1顶端的外侧面往上凸出一混凝土造的外导墙2，所述外导墙2具有一面向所述建筑物内部的直立墙面21。一截水条3，其水平状固定在所述外导墙2的直立墙面21，其断面形状具有连接成L形的一直条31与一横条32，所述直条31通过多个固定元件6固定在所述直立墙面21，所述直条31的一上边T形对接于一上挡条33的一面，所述横条32的一侧边T形对接于一侧挡条34的一面，所述侧挡条34与所述直条31之间形成一截水空间35。一膨胀止水条4，其为吸水膨胀树脂与合成橡胶组合成变性橡胶体，其夹设在所述直立墙面21与所述截水条3的直条31之间，在吸水时产生膨胀效果。所述防漏构造还包括一场铸的混凝土上层板5A，所述混凝土上层板5A为在现场实施混凝土灌铸，使所述混凝土上层板5A形成在所述混凝土立墙1上，所述混凝土上层板5A的混凝土包覆所述剪力钢筋12、截水条3与膨胀止水条4。借此，本实用新型的建筑物防漏构造，可在所述建筑物10外面的水从所述外导墙2的直立墙面21与所述混凝土上层板5A之间的收缩缝隙往下渗入时，由所述膨胀止水条4与所述截水条3拦截所渗入的水，阻止渗入的水流进所述混凝土上层板5A以下的室内空间20。

上述建筑物防漏构造的施工方法，其步骤包括：(a)在建筑基地建构所述混凝土立墙1，所述混凝土立墙1为建筑物的连续壁或外墙；(b)锁附所述截水条3与所述膨胀止水条4在所述外导墙2的直立墙面21，所述截水条3与所述膨胀止水条4在所述直立墙面21上呈水平状延伸，并环绕整个所述建筑物周围的所述混凝土立墙1，使所述膨胀止水条4位于所述直立墙面21与所述截水条3的直条31之间；及(c)在建筑基地建构所述场铸的混凝土上层板5A，使所述混凝土上层板5A的混凝土包覆所述剪力钢筋12、截水条3与膨胀止水条4。

当然，以上仅是本实用新型的具体应用范例，对本实用新型的防护范围不构成任何限制。除所述实施例外，本实用新型还可以有其他实施方式。
