上下层箱式房的对位结构的制作方法

本实用新型涉及建筑施工技术领域，具体涉及一种上下层箱式房的对位结构。

背景技术：

近年来，随着可持续发展思想被越来越多的企业认可深入，以及绿色施工在建筑施工行业的推行，可周转的临建箱式房越来越被建筑施工企业所青睐。随着箱式房使用越来越普遍广泛，对于箱式房安装速度以及安全性的要求也越来越高。对于二层的箱式房结构来说，在下层箱式房上安放上层箱式房的过程中，工人常常因上下层箱式房的对位不齐而重复调整，浪费大量时间，另外部分项目在箱式房使用过程中出现了因基础不均匀沉降导致的上层箱式房与下层箱式房错位进而发生水平位移。

技术实现要素：

为克服现有技术所存在的缺陷，现提供一种上下层箱式房的对位结构，以解决上下层箱式房在安装时效率低的问题。

为实现上述目的，提供一种上下层箱式房的对位结构，包括：

顶部角件，安装于下层箱式房的角部，所述顶部角件的顶部形成有第一顶孔；

底部角件，安装于上层箱式房的角部，所述底部角件的底部形成有第一底孔；以及

对位件，包括搁置于所述顶部角件上的垫板和贯穿于所述垫板上的插管，所述插管的下端插设于所述第一顶孔中，所述插管的上端插设于所述第一底孔中。

进一步的，所述顶部角件具有连通于所述第一顶孔的第一内腔，所述插管的下端插设于所述第一内腔中。

进一步的，所述底部角件具有连通于所述第一底孔的第二内腔，所述插管的上端插设于所述第二内腔中。

进一步的，所述顶部角件的底部形成有第二底孔，所述第二底孔中插设有第一排水管，所述第一排水管连通于所述插管的下端。

进一步的，所述底部角件的顶部形成有第二顶孔，所述第二顶孔中插设有第二排水管，所述第二排水管连通于所述插管的上端。

进一步的，所述垫板形成有竖向贯孔，所述插管插设于所述竖向贯孔中。

进一步的，所述插管为扁管，所述第一顶孔、所述竖向贯孔及所述第一底孔的形状与所述扁管相适配。

本实用新型的有益效果在于，本实用新型上下层箱式房的对位结构通过在下层箱式房的4个角部安装顶部角件，在顶部角件中插设对位件的插管的下端，在上层箱式房的4个角部安装底部角件，当将上层箱式房安装到下层箱式房的顶部时，将上层箱式房的4个底部角件对外插设于下层箱式房的顶部角件上的对位件的插管的上端即可准确完成上层箱式房与下层箱式房的对位安装，同时插设于底部角件中的插管还能避免后期上层箱式房发生横向位移。

附图说明

图1为本实用新型上下层箱式房的对位结构的示意图。

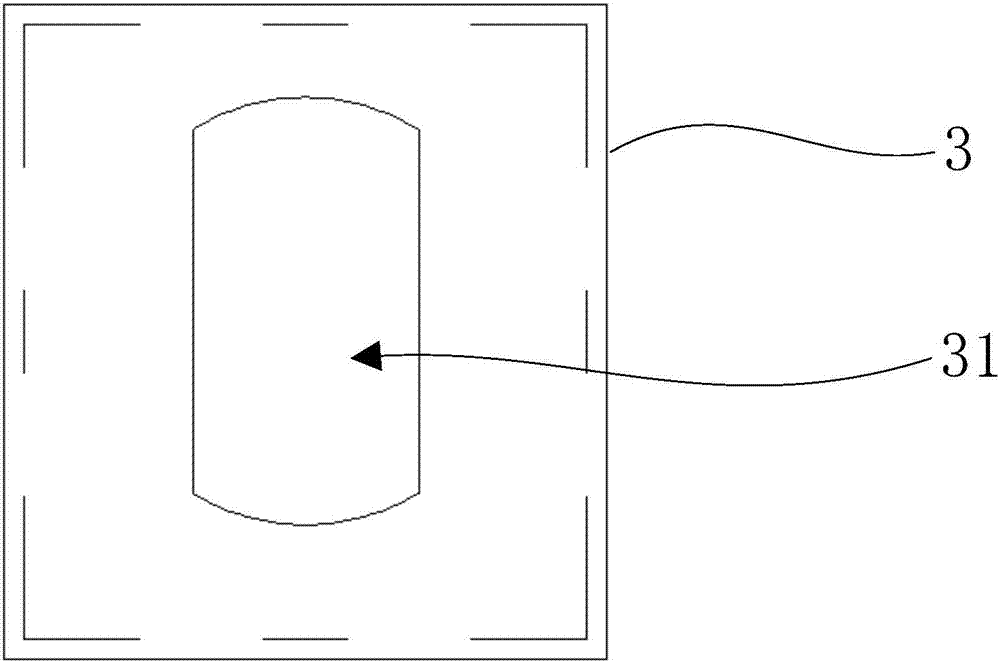

图2为本实用新型上下层箱式房的对位结构的底部角件的仰视图。

图3为本实用新型上下层箱式房的对位结构的对位件的仰视图。

具体实施方式

以下通过特定的具体实例说明本实用新型的实施方式，本领域技术人员可由本说明书所揭露的内容轻易地了解本实用新型的其他优点与功效。本实用新型还可以通过另外不同的具体实施方式加以实施或应用，本说明书中的各项细节也可以基于不同观点与应用，在没有背离本实用新型的精神下进行各种修饰或改变。

图1为本实用新型上下层箱式房的对位结构的示意图、图2为本实用新型上下层箱式房的对位结构的底部角件的仰视图、图3为本实用新型上下层箱式房的对位结构的对位件的仰视图。

参照图1至图3所示，本实用新型提供了一种上下层箱式房的对位结构，包括下层箱式房的顶部角件1、对位件2及上层箱式房的底部角件3。本实用新型提供了一种上下层箱式房的对位结构主要用在下层箱式房的顶部安装上层箱式房。下层箱式房的顶部的4个角部分别安装有顶部角件1。下层箱式房的顶部角件1的顶部形成有第一顶孔11。上层箱式房的底部的4个角部分别安装有底部角件3。上层箱式房的底部角件3的底部形成有第一底孔31。对位件2包括垫板21和插管22。垫板21搁置于顶部角件1上。插管22插设于垫板21上。插管22的下端插设于第一顶孔11中。插管22的上端插设于第一底孔31中。

本实用新型上下层箱式房的对位结构通过在下层箱式房的4个角部安装顶部角件，在顶部角件中插设对位件的插管的下端，在上层箱式房的4个角部安装底部角件，当将上层箱式房安装到下层箱式房的顶部时，将上层箱式房的4个底部角件对外插设于下层箱式房的顶部角件上的对位件的插管的上端即可准确完成上层箱式房与下层箱式房的对位安装，同时插设于底部角件中的插管还能避免后期上层箱式房发生横向位移。

作为一种较佳的实施方式，顶部角件1和底部角件3的结构类似于集装箱角件。顶部角件1和底部角件3为长方体结构。顶部角件1具有一第一内腔，顶部角件1的顶部形成有第一顶孔11，顶部角件1的底部形成有第二底孔。第一顶孔11和第二底孔连通于第一内腔。插管22的下端插设于第一顶孔11和第一内腔中。

进一步的，下层箱式房安装有竖向的第一排水管4。第一排水管4插设有第二底孔中。作为一种较佳的实施方式，第一排水管4连通于插管22的下端且抵靠于插管22的下端的端面。

作为一种较佳的实施方式，底部角件3具有一第二内腔，底部角件3的底部形成有第一底孔31，底部角件3的顶部形成有第二顶孔。第一底孔31和第二顶孔连通于第二内腔。插管22的上端插设于第一底孔31和第二内腔中。

进一步的，上层箱式房安装有竖向的第二排水管5。第二排水管5插设于第二顶孔中。作为一种较佳的实施方式，第二排水管5连通于插管22的上端且抵靠于插管22的上端的端面。第一排水管4、插管22以及第二排水管5形成了一个竖向的排水通道，排水通道的顶端用于汇集上层箱式房顶部的雨水，排水通道的底端可以连通下水道，使得雨水快速排除保证了排水通畅。在下雨天气，雨水从上层箱式房的顶部流入第二排水管5，顺着第二排水管5流入插管22后，再流入第一排水管4，进而通过第一排水管4排入地面。

作为一种较佳的实施方式，垫板21为钢板，钢板的尺寸为190mm×175mm×5mm。垫板21形成有竖向贯孔，插管22插设于竖向贯孔中。插管22为钢管，钢管长55mm，厚7mm。

在本实施例中，第一顶孔11、竖向贯孔及第一底孔31为条形孔。插管22为扁管。条形孔的两侧呈弧形。第一顶孔11、竖向贯孔及第一底孔31的形状与插管22相适配。

本实用新型上下层箱式房的对位结构整体涂刷防锈漆，防锈蚀。本实用新型上下层箱式房的对位结构具有结构简单，成本低廉，操作简便、灵活等特点，能够有效减少安装时间，显著提高箱式房安装的工作效率。

需要说明的是，本说明书所附图式所绘示的结构、比例、大小等，均仅用以配合说明书所揭示的内容，以供熟悉此技术的人士了解与阅读，并非用以限定本实用新型可实施的限定条件，故不具技术上的实质意义，任何结构的修饰、比例关系的改变或大小的调整，在不影响本实用新型所能产生的功效及所能达成的目的下，均应仍落在本实用新型所揭示的技术内容得能涵盖的范围内。同时，本说明书中所引用的如“上”、“下”、“左”、“右”、“中间”及“一”等的用语，亦仅为便于叙述的明了，而非用以限定本实用新型可实施的范围，其相对关系的改变或调整，在无实质变更技术内容下，当亦视为本实用新型可实施的范畴。

以上结合附图实施例对本实用新型进行了详细说明，本领域中普通技术人员可根据上述说明对本实用新型做出种种变化例。因而，实施例中的某些细节不应构成对本实用新型的限定，本实用新型将以所附权利要求书界定的范围作为保护范围。
