一种混凝土制备用二次落料平台的制作方法

本技术涉及混凝土制备，具体为一种混凝土制备用二次落料平台。

背景技术：

1、混凝土，简称为"砼"，是指由胶凝材料将集料胶结成整体的工程复合材料的统称，通常讲的混凝土一词是指用水泥作胶凝材料，砂、石作集料，与水（可含外加剂和掺合料）按一定比例配合，经搅拌而得的水泥混凝土，也称普通混凝土，它广泛应用于土木工程。

2、现有技术存在以下问题：

3、1、现有的混凝土二次落料平台在实际使用过程中，当混凝土从落料平台落入二次落料平台内部时，混凝土与二次落料平台接触时会产生冲击效果，并且混凝土内部含有的石子与落料平台内部相接触后会导致落料平台内表面出现变形损坏的情况，从而影响二次落料平台的正常使用；

4、2、现有的二次落料平台在使用时，由于其都是固定安装在支架上，因此当人员通过推车对二次落料平台内部堆积的混凝土进行转运时，需要将推车移动至二次落料平台出料口位置，现有的这种操作方式在实际操作过程中耗时耗力，从而降低了二次落料平台使用便捷性。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种混凝土制备用二次落料平台，解决了现今存在的混凝土在落入二次落料平台内部时，会对二次落料平台内表面造成冲击的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种混凝土制备用二次落料平台，包括混凝土二次落料平台主体，所述混凝土二次落料平台主体上方设置有混凝土落料箱，所述混凝土二次落料平台主体外侧设置有出料口，所述出料口上方设置有挡板，所述混凝土二次落料平台主体底端设置有环形滑块，所述混凝土二次落料平台主体下方设置有支撑平台，所述支撑平台上端内壁设置有环形滑槽，所述环形滑槽内壁设置有滚珠，所述环形滑槽下方设置有底座，所述底座底端设置有支撑脚，所述底座内壁设置有固定槽，所述固定槽内部设置有缓冲弹簧，所述缓冲弹簧顶端设置有连接柱，所述固定槽一侧设置有连接阻尼。

3、作为本实用新型的一种优选技术方案，所述挡板安装在出料口上方边缘处，所述挡板一端延伸在出料口内部，所述挡板与出料口内壁活动连接。

4、作为本实用新型的一种优选技术方案，所述环形滑块固定安装在混凝土二次落料平台主体底端，所述环形滑块与环形滑槽滑动连接。

5、作为本实用新型的一种优选技术方案，所述滚珠的数量为若干组，所述滚珠等距镶嵌在环形滑槽内壁中。

6、作为本实用新型的一种优选技术方案，所述固定槽的数量为三组，所述固定槽等距镶嵌在底座上端内壁中。

7、作为本实用新型的一种优选技术方案，所述缓冲弹簧的数量为若干组，所述缓冲弹簧对称安装在连接柱底端。

8、作为本实用新型的一种优选技术方案，所述连接阻尼固定安装在底座上端内壁中，所述连接阻尼顶端与支撑平台底端固定连接。

9、与现有技术相比，本实用新型提供了一种混凝土制备用二次落料平台，具备以下有益效果：

10、1、该一种混凝土制备用二次落料平台，通过设置固定槽、缓冲弹簧和连接阻尼，在混凝土二次落料平台主体使用时，利用固定槽内部设置的缓冲弹簧可以对混凝土二次落料平台主体受到的冲击力进行缓冲，避免冲击力作用在混凝土二次落料平台主体上，导致混凝土二次落料平台主体内表出现变形损坏的情况，然后利用连接阻尼可以提高缓冲弹簧使用稳定性，避免缓冲弹簧在使用时出现回弹的情况。

11、2、该一种混凝土制备用二次落料平台，通过设置环形滑块、环形滑槽和滚珠，在混凝土二次落料平台主体使用时，利用环形滑块与环形滑槽的配合，可以对混凝土二次落料平台主体的角度进行调整，从而可以方便将混凝土二次落料平台主体上设置的出料口调整到转运车上方，并且利用滚珠可以减小环形滑块与环形滑槽之间的摩擦力，从而便于环形滑块进行转动，通过这种方式可以无需移动转运车，既可将混凝土二次落料平台主体内部储集的混凝土通过出料口导入至转运车内部，从而提高了混凝土二次落料平台主体使用便捷性。

技术特征：

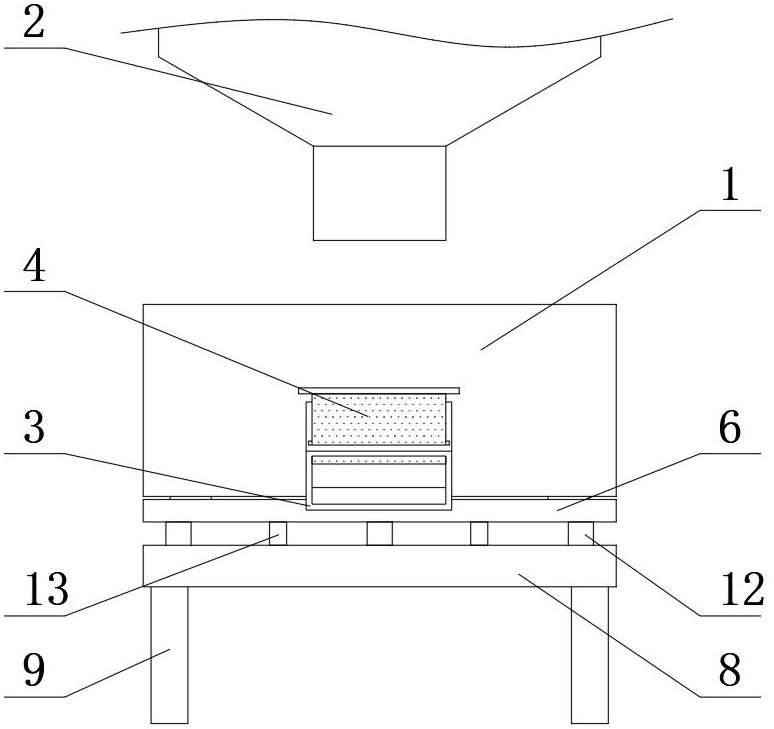

1.一种混凝土制备用二次落料平台，包括混凝土二次落料平台主体（1），其特征在于：所述混凝土二次落料平台主体（1）上方设置有混凝土落料箱（2），所述混凝土二次落料平台主体（1）外侧设置有出料口（3），所述出料口（3）上方设置有挡板（4），所述混凝土二次落料平台主体（1）底端设置有环形滑块（5），所述混凝土二次落料平台主体（1）下方设置有支撑平台（6），所述支撑平台（6）上端内壁设置有环形滑槽（7），所述环形滑槽（7）内壁设置有滚珠（71），所述环形滑槽（7）下方设置有底座（8），所述底座（8）底端设置有支撑脚（9），所述底座（8）内壁设置有固定槽（10），所述固定槽（10）内部设置有缓冲弹簧（11），所述缓冲弹簧（11）顶端设置有连接柱（12），所述固定槽（10）一侧设置有连接阻尼（13）。

2.根据权利要求1所述的一种混凝土制备用二次落料平台，其特征在于：所述挡板（4）安装在出料口（3）上方边缘处，所述挡板（4）一端延伸在出料口（3）内部，所述挡板（4）与出料口（3）内壁活动连接。

3.根据权利要求1所述的一种混凝土制备用二次落料平台，其特征在于：所述环形滑块（5）固定安装在混凝土二次落料平台主体（1）底端，所述环形滑块（5）与环形滑槽（7）滑动连接。

4.根据权利要求1所述的一种混凝土制备用二次落料平台，其特征在于：所述滚珠（71）的数量为若干组，所述滚珠（71）等距镶嵌在环形滑槽（7）内壁中。

5.根据权利要求1所述的一种混凝土制备用二次落料平台，其特征在于：所述固定槽（10）的数量为三组，所述固定槽（10）等距镶嵌在底座（8）上端内壁中。

6.根据权利要求1所述的一种混凝土制备用二次落料平台，其特征在于：所述缓冲弹簧（11）的数量为若干组，所述缓冲弹簧（11）对称安装在连接柱（12）底端。

7.根据权利要求1所述的一种混凝土制备用二次落料平台，其特征在于：所述连接阻尼（13）固定安装在底座（8）上端内壁中，所述连接阻尼（13）顶端与支撑平台（6）底端固定连接。

技术总结
本技术属于混凝土制备技术领域，尤其为一种混凝土制备用二次落料平台，包括混凝土二次落料平台主体，混凝土二次落料平台主体上方设置有混凝土落料箱，混凝土二次落料平台主体外侧设置有出料口，出料口上方设置有挡板，混凝土二次落料平台主体底端设置有环形滑块，本技术通过设置固定槽、缓冲弹簧和连接阻尼，在混凝土二次落料平台主体使用时，利用固定槽内部设置的缓冲弹簧可以对混凝土二次落料平台主体受到的冲击力进行缓冲，避免冲击力作用在混凝土二次落料平台主体上，导致混凝土二次落料平台主体内表出现变形损坏的情况，然后利用连接阻尼可以提高缓冲弹簧使用稳定性，避免缓冲弹簧在使用时出现回弹的情况。

技术研发人员：刘月琴,曹小军,刘兵
受保护的技术使用者：安徽中昊建材有限公司
技术研发日：20231025
技术公布日：2024/7/15
