半封闭式一体化防攀爬窗的制作方法

本发明属于建筑构件制造技术领域，尤其涉及一种半封闭式一体化防攀爬窗。

背景技术：

由于建筑内住宿人员的特殊性,在建设一些特殊建筑的过程中，需要对窗户进行特殊的设计，既要防止人员通过破坏门窗构造，脱离建筑物，同时也需要避免通过外力破坏窗户结构获得尖锐器物，利用尖锐物危及他人的人身安全。在现今建筑物内特殊窗户的设计方式还沿用传统的铁质栅栏对窗户进行封死，窗户只能由外部进行开合，内部人员无法触及窗户本身，当建筑物内出现紧急情况时，内部人员无法自由操控窗户的开关，给安全埋下了隐患。同时，传统的窗户大多采用拼接的方法制作而成，虽然拼接结构简单易操作，容易安装，但容易受到外界不安全因素的影响，在外力的作用下，窗户的连接部很容易变形，从而失去应有的保护作用。

技术实现要素：

为解决上述问题，本发明公开了一种半封闭式一体化防攀爬窗，其窗框采用一体化边框与齿扣式压板将防攀爬网牢牢固定在窗框上，独特的齿扣式压板和螺栓，保证一体化窗户的完整性的同时大大降低人为拆卸的可能。除此之外，防攀爬网采用半封闭样式，能够自由开关窗户，不仅保证室内良好的通风条件和采光。

为了达到上述目的，本发明提供如下技术方案：一种半封闭式一体化防攀爬窗，包括窗框、防攀爬网、窗体，其特征在于：所述的窗框包括左右两个竖直设置且彼此平行的一体化边框，所述的一体化边框包括墙体连接框、窗体连接框、齿扣式压板连接框，所述墙体连接框与窗体连接框连接、且开口方向彼此相反，齿扣式压板连接框与窗体连接框的侧壁连接，所述的墙体连接框与墙体相连，所述的窗体连接框与窗体相连，齿扣式压板与所述的齿扣压板连接框相连，固定件穿过齿扣式压板嵌入齿扣式压板连接框内，所述的防攀爬网被齿扣压板扣压在一体化边框上，所述的防攀爬网在与窗体开合操作部件对应位置处设有开口，防攀爬网的开口边缘处覆盖有包边条。

作为本发明的一种改进方案，所述的齿扣式压板上还包括固定爪，所述的齿扣式压板连接框分布有矩形孔，所述的齿扣式压板上的固定爪扣接在齿扣式压板连接框的矩形孔内。

作为本发明的一种优选方案，所述的齿扣式压板连接框上有且至少有一组对称的矩形孔。

作为本发明的一种优选方案，所述的齿扣式压板连接框内还设置有凸条，凸条沿着齿扣式压板连接框长度方向分布。

作为本发明的一种改进方案，凸条内设置有与固定件相适应的螺纹，固定件旋入凸条内部。

作为本发明的一种优选方案，所述的固定件包括有螺栓。

作为本发明的一种优选方案，所述的包边条处于一体化边框与齿扣式压板之间。

作为本发明的一种优选方案，防攀爬网上的开口高度大于下部窗体的手持推拉部分的高度。

通过本发明提供的半封闭式一体化防攀爬窗，能够通过一体化边框与齿扣式压板的共同作用将防攀爬网牢牢固定在窗框上，独特的齿扣式压板和插槽式连接方式，大大降低人为拆卸的可能，与此同时，窗体整体无着力点设计，防攀爬性能极佳。此外，防攀爬网采用半封闭样式，露出窗框的手持开关部分，能够方便不仅保证室内良好的通风条件和采光，同时排除发生险情时内部密闭的空间无法进行空气交换的困扰，窗户使用易于掌握、安装时简便快捷，同时能够在材料的使用过程中降低成本，为节约能源提供了有效地保护措施。

附图说明

图1为半封闭式一体化防攀爬窗的正视图。

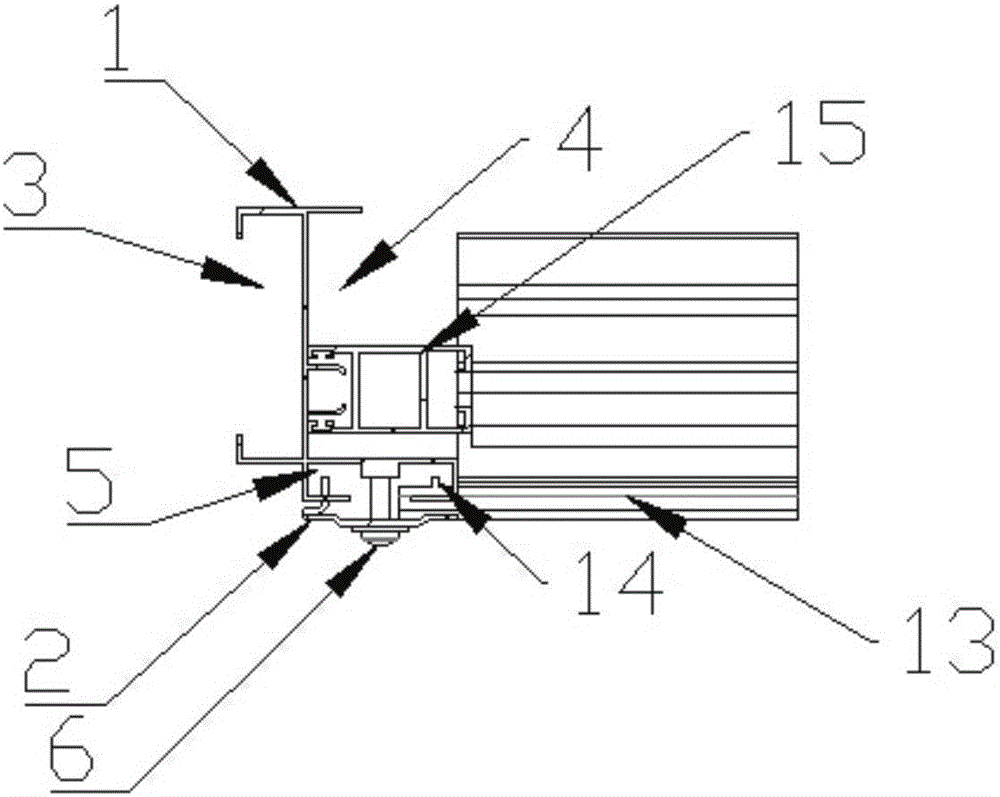

图2为图1的B-B面的横截面剖视图，显示了一体化边框、齿扣式压板及防攀爬窗的形状和位置关系。

图3为半封闭式一体化窗开口部分的放大图。

图4为图1的A-A面的横截面剖视图，显示了防攀爬网、螺栓、齿扣式压板及包边条的形状和位置关系。

图5为一体化边框的横截面的剖视图。

图6为一体化边框的正视图。

图7为包边条的立体图。

附图标记列表：1-一体化边框、2-齿扣式压板、3-墙体连接框、4-窗体连接框、5-齿扣式压板连接框、6-螺栓、7-C型槽、8-齿扣式压板连接框开口、9-矩形凸条、10-矩形孔、11-固定孔、12-包边条、13-防攀爬网、14-固定爪、15-窗体、16-横撑、17-窗体手持推拉部分、18-窗框。

具体实施方式

以下将结合具体实施例对本发明提供的技术方案进行详细说明，应理解下述具体实施方式仅用于说明本发明而不用于限制本发明的范围。

如图1所示的半封闭式一体化防攀爬窗，包括窗框18、防攀爬网13、窗体15，窗框18包括左右两个竖直一体化边框1和上下墙体，两条一体化边框1平行设置与窗框的左右两边，一体化边框1的两端分别与上下墙体垂直连接构成一个矩形窗框，一体化边框1分别与墙体、窗体15和齿扣式压板2相连(如图2所示)。窗体上有一横撑16，窗体15被横撑16分隔为上部闭合窗体和下部横向推拉窗体。与窗体15平行位置处设置有防攀爬网13，防攀爬网13在下部横向推拉手持开关处相应位置留有供手伸入操作的开口，开口边缘紧扣包边条12。

一体化边框1包括墙体连接框3、窗体连接框4、齿扣式压板连接框5。墙体连接框3与窗体连接框4连接、且开口方向彼此相反，齿扣式压板连接框5与窗体连接框4的侧壁连接，一体化边框1中的墙体连接框3嵌入墙体中，与墙体连接框3共用一个内框壁的为窗体连接框4，窗体连接框4与墙体连接框3的横截面框体宽度相一致。窗体连接框4中设置一个C型槽7，窗体15的侧壁包括有型材，当窗体15沿着轨道槽闭合窗户后，窗体15的窗侧壁上的型材闭合在一体化边框1上，C型槽7位于窗体15的型材的闭合空间内，能够起到阻隔空气流通和保护室内温度的作用；所述的齿扣式压板连接框5与窗体连接框4的侧壁相连，齿扣式压板连接框5框体上分布有至少一组对称的矩形孔10，矩形孔10沿着齿扣式压板连接框5的框体均匀分布，齿扣式压板上的固定爪14嵌入齿扣式压板连接框的矩形孔10中，矩形10与齿扣式压板上固定爪14相匹配，各固定爪与矩形孔一一对应，彼此扣合(如图5所示)。齿扣式压板连接框5的内框壁的中间设置有一矩形凸条9(如图4所示)，矩形凸条9正对齿扣式压板连接框5的开口处，矩形凸条9沿着齿扣式压板连接框5长度延伸至两端，矩形凸条9内设置有固定孔11，固定孔11内设置有与螺栓6完美适配的螺纹，齿扣式压板2的中间开由螺栓6大小尺寸的连接孔，螺栓6穿过齿扣式压板2上的连接孔旋入齿扣式压板连接框上5的矩形凸条9上的固定孔11内，螺栓6与齿扣式压板的固定爪14同时固定在齿扣式压板连接框5上，不仅能够大大增强齿扣式压板与一体化边框连接的牢固性，同时保证一体化窗框的结构的稳定性。在窗体上平行设置的防攀爬网分为三个部分，包括上部防攀爬网、中部防攀爬网、下部防攀爬网。上部防攀爬网穿过设置在墙体上的凹槽与墙体相连，下部与横撑相连，横撑16的左右两端分别连接一体化边框1；横向推拉窗体上设置有中部防攀爬网和下部防攀爬网，中部防攀爬网与下部防攀爬网之间设置有一个开口，开口位置与横向推拉窗体上手持推拉部分相对应，中部防攀爬网与下部防攀爬网之间开口的高度刚好能够容纳手伸入进去进行开闭窗户的动作，无需再由外部人员操控下开关窗户，内部人员能够根据实际需要对窗户开合进行控制，且不妨碍动作的正常进行。在开口边缘处紧扣包边条12，形状为如图6所示的U型槽，包边条12的两端分别被固定在齿扣式压板连接框5与齿扣式压板2中间，包边条12能够有效避免防攀爬网13的边缘暴露于外部。三个部分防攀爬网的左右两侧被所述齿扣式压板连接框5与齿扣式压板2固定在中间(如图3所示)，齿扣式压板的固定爪14穿过防攀爬网13的网间空隙嵌入矩形孔10，通过螺栓6与固定爪14的双重保护，能够将防攀爬网13牢牢固定在一体化边框1上，大大降低人为拆卸的可能。由于一体化窗户的特殊设计，无法进行攀爬和破坏防攀爬网，半封闭式一体化防攀爬窗最大限度的保证一体化窗框的衔接性和闭合性，形成窗体整体无着力点设计，防攀爬性能极佳。防攀爬网还可以设计成一整片网结构，在下部横向手持推拉部分处开有一个供手持推拉窗户的开口，能够保证窗户的正常开关即可。

本发明方案所公开的技术手段不仅限于上述实施方式所公开的技术手段，还包括由以上技术特征任意组合所组成的技术方案。应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也视为本发明的保护范围。
