一种安培瓶收纳装置的制作方法

本发明涉及一种收纳装置，更具体地说，它涉及一种安培瓶收纳装置。

背景技术：

安培瓶是用于盛装药液的小型玻璃容器，常用于存放注射液药物以及疫苗、血清等，由于安培瓶是玻璃容器，因此存放需要特别小心。目前安培瓶一般是直接放置在包装盒内保存的，每次取用都需要打开包装盒，取用不便，如果数量较多时，放置就十分散乱，容易掉落摔碎。很多安培瓶在打开之前需要进行摇晃，使瓶内药水均匀，现在常用的方法是手拿安培瓶直径进行摇晃，这种操作方式存在安培瓶脱手掉落的风险。

技术实现要素：

本发明克服了安培瓶放置易掉落摔碎，安培瓶取用不便，手拿安培瓶摇晃过程中存在脱手掉落的风险的不足，提供了一种安培瓶收纳装置，它用于收纳存放安培瓶，安培瓶收纳存放平稳可靠，不易掉落，而且取用方便，当取用打开之前需要进行摇晃的安培瓶时，在开启收纳柜柜门的同时直接摇晃收纳架，从而对安培瓶进行摇晃，避免了手拿安培瓶进行摇晃而存在安培瓶脱手掉落的风险。

为了解决上述技术问题，本发明采用以下技术方案：一种安培瓶收纳装置，包括收纳柜，收纳柜前端连接柜门，收纳柜内从上往下设置有若干隔板，隔板将收纳柜分隔成若干个收纳腔，收纳腔内均安装有置物架，其中一置物架上端连接有万向球，下端连接摇晃弹簧，万向球可转动连接安装座，安装座紧固连接在收纳腔上端的隔板上，摇晃弹簧下端连接转盘，转盘可转动连接在收纳腔下端的隔板上，转盘和柜门之间设有转盘拉动机构；其它置物架上下两端可转动连接在收纳腔内；置物架包括主轴和均布连接在主轴外壁上的若干个竖向设置的收纳板，收纳板两侧均设有若干个安培瓶收纳槽，安培瓶收纳槽侧壁上均安装有可充放气的仿形气囊套。

安培瓶收纳时，首先向仿形气囊套内充入适量气体，使仿形气囊套微微鼓起，然后将安培瓶装入仿形气囊套内，安培瓶安放完成后，再次向仿形气囊套内充气，使仿形气囊套夹紧安培瓶，安培瓶收纳存放平稳可靠，不易掉落。安培瓶取用时，转动置物架，打开放气阀，释放仿形气囊套内的气体，安放在仿形气囊套位置的安培瓶放松，此时安培瓶和仿形气囊套之间存在间隙，用手就可以很方便地将安培瓶取出，取用安培瓶时可以转动置物架，使取用的安培瓶到收纳柜的柜门位置，便于取用。对于一些在打开取用药液之前需要摇晃的安培瓶，收纳在连接万向球和摇晃弹簧的置物架上，取用时打开柜门的过程中带动转盘拉动机构工作，从而带动转盘转动，转盘带动摇晃弹簧转动的同时，摇晃弹簧的弹力作用带动置物架在转动的同时进行摆动，从而对该置物架上的安培瓶进行摇晃，万向球的设置使置物架运动更加方便。柜门打开后取用安培瓶，之后直接打开安培瓶取用药液即可，而不需要手动摇晃安培瓶，避免了手拿安培瓶进行摇晃而存在安培瓶脱手掉落的风险。

作为优选，转盘拉动机构包括卷簧、限位座，卷簧卷绕在转盘上，限位座设置在靠近转盘的隔板上，限位座上设有限位槽，卷簧外端连接限位条，卷簧外端穿过限位槽且限位条抵接在限位座上，限位条上可转动连接有限位杆，柜门上设有和限位杆对应适配的通槽，限位杆穿过通槽并露出在柜门外。

当需要对置物架进行摇晃时，转动限位杆，使限位杆抵接在柜门外表面上，拉动柜门的同时将卷簧向外拉出，从而拉动转盘转动，柜门合上过程中卷簧回位。限位条对卷簧进行限位，防止卷簧外端回缩。不需要摇晃置物架时，转动限位杆，使限位杆和柜门表面分离即可。

作为优选，转盘呈T形结构，转盘上端设有弹簧安装孔，摇晃弹簧下端安装在弹簧安装孔内。转盘与摇晃弹簧连接方便可靠。

作为优选，靠近转盘的隔板上设有销轴，转盘下端设有转接孔，销轴适配插接在转接孔内，销轴和转接孔之间安装轴承。转盘同轴承可转动连接在销轴上，连接方便，转盘转动过程平稳可靠。

作为优选，与摇晃弹簧连接的置物架下端中间位置设有连接孔，摇晃弹簧上端安装在连接孔内。摇晃弹簧与置物架连接方便可靠。

作为优选，仿形气囊套均连通有充气管和放气管，放气管端部连接放气阀，收纳板上均安装有充气总管，同一收纳板上的仿形气囊套均通过充气管连通到充气总管上，充气管上均安装有进气单向阀，充气总管端部设有充气头。

通过充气头对仿形气囊套进行充气，通过放气阀对仿形气囊套进行放气，进气单向阀的设置使单个仿形气囊套放气的时候其它仿形气囊套内的气体不会被放掉，单个安培瓶取用的时候不会影响其他安培瓶的夹紧收纳。

作为优选，安装座上设有上下贯通的插孔，插孔靠近下端开口位置内壁从上往下向中间收拢且该位置内壁呈弧形结构，插孔下端开口的孔径小于万向球的直径，万向球限位插接在插孔下端，万向球上连接挂杆，挂杆紧固连接在置物架中间位置。万向球与插孔连接方便，万向球在插孔内转动可靠。

作为优选，收纳腔设有三个，万向球和转盘设置在中间位置的的收纳腔内。设置多个收纳腔，便于不同型号规格的安培瓶的收纳。

与现有技术相比，本发明的有益效果是：安培瓶收纳装置用于收纳存放安培瓶，安培瓶收纳存放平稳可靠，不易掉落，而且取用方便，当取用打开之前需要进行摇晃的安培瓶时，在开启收纳柜柜门的同时直接摇晃收纳架，从而对安培瓶进行摇晃，避免了手拿安培瓶进行摇晃而存在安培瓶脱手掉落的风险。

附图说明

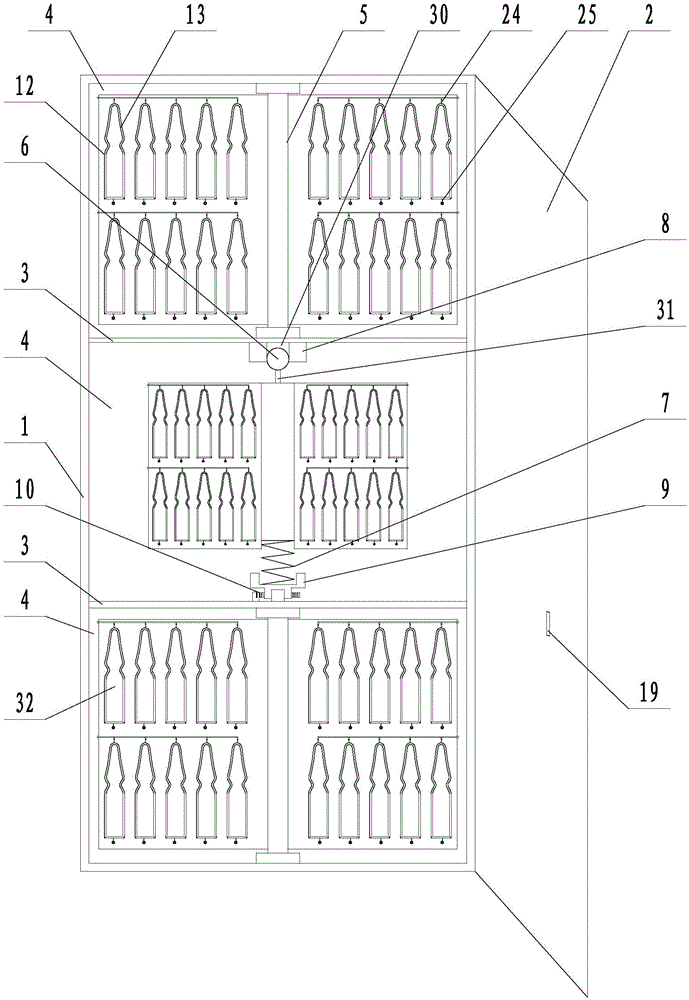

图1是本发明的一种结构示意图；

图2是本发明的仿形气囊套的局部结构示意图；

图3是本发明的转盘位置的局部结构示意图；

图4是本发明的置物架的俯视图；

图中：1、收纳柜，2、柜门，3、隔板，4、收纳腔，5、置物架，6、万向球，7、摇晃弹簧，8、安装座，9、转盘，10、转盘拉动机构，11、收纳板，12、安培瓶收纳槽，13、仿形气囊套，14、卷簧，15、限位座，16、限位槽，17、限位条，18、限位杆，19、通槽，20、弹簧安装孔，21、销轴，22、转接孔，23、连接孔，24、充气管，25、放气管，26、放气阀，27、充气总管，28、进气单向阀，29、充气头，30、插孔，31、挂杆，32、安培瓶，33、主轴，34、轴承。

具体实施方式

下面通过具体实施例，并结合附图，对本发明的技术方案作进一步的具体描述：

实施例：一种安培瓶收纳装置（参见附图1至4），包括长方体状立式的收纳柜1，收纳柜前端连接柜门2，收纳柜内从上往下设置有两块隔板3，隔板将收纳柜分隔成三个收纳腔4，收纳腔内均安装有置物架5，中间收纳腔内的置物架上端连接有万向球6，下端连接摇晃弹簧7，万向球可转动连接安装座8，安装座紧固连接在收纳腔上端的隔板上，摇晃弹簧下端连接转盘9，转盘可转动连接在收纳腔下端的隔板上，万向球和转盘设置在中间位置的的收纳腔内，转盘和柜门之间设有转盘拉动机构10；上端和下端两收纳腔内的置物架上下两端可转动连接在收纳腔内；置物架包括主轴33和均布连接在主轴外壁上的八个竖向设置的收纳板11，上下两收纳腔内置物架的主轴两端可转动连接在收纳腔内壁上。收纳板两侧均设有若干个安培瓶收纳槽12，安培瓶收纳槽侧壁上均安装有可充放气的仿形气囊套13。转盘拉动机构包括卷簧14、限位座15，卷簧卷绕在转盘上，限位座设置在靠近转盘的隔板上，限位座上设有限位槽16，卷簧外端连接限位条17，卷簧外端穿过限位槽且限位条抵接在限位座上，限位条上可转动连接有限位杆18，柜门上设有和限位杆对应适配的通槽19，限位杆穿过通槽并露出在柜门外。转盘呈T形结构，转盘上端设有弹簧安装孔20，摇晃弹簧下端安装在弹簧安装孔内。靠近转盘的隔板上设有销轴21，转盘下端设有转接孔22，销轴适配插接在转接孔内，销轴和转接孔之间安装轴承34。与摇晃弹簧连接的置物架下端中间位置设有连接孔23，摇晃弹簧上端安装在连接孔内。仿形气囊套均连通有充气管24和放气管25，放气管端部连接放气阀26，收纳板上均安装有充气总管27，同一收纳板上的仿形气囊套均通过充气管连通到充气总管上，充气管上均安装有进气单向阀28，充气总管端部设有充气头29。安装座上设有上下贯通的插孔30，插孔靠近下端开口位置内壁从上往下向中间收拢且该位置内壁呈弧形结构，插孔下端开口的孔径小于万向球的直径，万向球限位插接在插孔下端，万向球上连接挂杆31，挂杆紧固连接在置物架中间位置。

安培瓶收纳时，首先向仿形气囊套内充入适量气体，使仿形气囊套微微鼓起，然后将安培瓶32装入仿形气囊套内，安培瓶安放完成后，再次向仿形气囊套内充气，使仿形气囊套夹紧安培瓶，安培瓶收纳存放平稳可靠，不易掉落。安培瓶取用时，转动置物架，打开放气阀，释放仿形气囊套内的气体，安放在仿形气囊套位置的安培瓶放松，此时安培瓶和仿形气囊套之间存在间隙，用手就可以很方便地将安培瓶取出，取用安培瓶时可以转动置物架，使取用的安培瓶到收纳柜的柜门位置，便于取用。对于一些在打开取用药液之前需要摇晃的安培瓶，收纳在连接万向球和摇晃弹簧的置物架上，取用时打开柜门的过程中带动转盘拉动机构工作，从而带动转盘转动，转盘带动摇晃弹簧转动的同时，摇晃弹簧的弹力作用带动置物架在转动的同时进行摆动，从而对该置物架上的安培瓶进行摇晃，万向球的设置使置物架运动更加方便。柜门打开后取用安培瓶，之后直接打开安培瓶取用药液即可，而不需要手动摇晃安培瓶，避免了手拿安培瓶进行摇晃而存在安培瓶脱手掉落的风险。

以上所述的实施例只是本发明的一种较佳的方案，并非对本发明作任何形式上的限制，在不超出权利要求所记载的技术方案的前提下还有其它的变体及改型。
