一种家用食品烤箱放置架的制作方法

本发明涉及食品加工设备技术领域，更具体的说涉及一种家用食品烤箱放置架。

背景技术：
：

现有的家用烤箱一般是放置在架子或者是桌面上，其高低无法调节，使得使用者身高不够时，需要用凳子等垫高起来，非常麻烦，同时，烤箱的底面直接触碰在桌面或者是架子的顶板的底面上时，其加热时，底面的散热效果并不理想，容易损坏。

技术实现要素：
：

本发明的目的就是针对现有技术之不足，而提供一种家用食品烤箱放置架，它可以自动提升底部提升板，从而使得放置在安装座板上的烤箱可以根据需要进行上下位置调节，同时，其通过调节永磁铁块，可以定位烤箱的同时提升烤箱，使得烤箱底面悬空，方便散热，提高使用寿命。

本发明的技术解决措施如下：

一种家用食品烤箱放置架，包括底部架，所述底部架的顶板的中部具有调节插孔，底部架的顶板的边部具有导向通孔，底部提升板压靠在底部架的顶板的顶面上，底部提升板的中部底面具有竖直柱，竖直柱插套在调节插孔中，竖直柱的下端向下伸出底部架的顶板并固定有侧连接块，侧连接块螺接在竖直螺杆中，竖直螺杆的上端和下端铰接在侧连接板上，两个侧连接板固定在底部架的底部支撑板的内侧壁上，其中一个侧连接板上固定有驱动电机，驱动电机的输出轴为花键轴，花键轴插套在竖直螺杆的一端具有的花键孔中；

所述底部提升板的底面还固定有导向杆，导向杆插套在导向通孔中；

所述底部提升板的顶面压靠有安装座板，安装座板的底面具有多个竖直连接柱，竖直连接柱插套在底部提升板的顶面具有的定位孔中，底部提升板的顶面固定有匚字形保护侧板，匚字形保护侧板的内侧壁上固定有弹性层。

所述安装座板的顶面上具有多个凹孔，凹孔中插套并固定有隔热套，隔热套中螺接有永磁铁块，永磁铁块的顶部伸出隔热套。

所述调节插孔中插套有调节导向套，调节导向套的外侧壁固定在调节插孔的内侧壁上，竖直柱插套在调节导向套中。

所述导向通孔中插套有导向套，导向套的外侧壁固定在导向通孔的内侧壁上，导向杆插套在导向套中。

所述底部架的其中一个底部支撑板的外侧壁上固定有两个定位块体，定位块体的顶面和底面螺接有球头柱塞，收料框的侧壁上固定有两个侧固定块，侧固定块上具有插槽，定位块体插套在插槽中，球头柱塞的钢球伸出定位块体并嵌套在插槽的内侧壁上具有的对应的定位凹孔中。

所述定位块体的侧壁上固定有磁铁片，磁铁片吸附在定位块体上。

本发明的有益效果在于：

它可以自动提升底部提升板，从而使得放置在安装座板上的烤箱可以根据需要进行上下位置调节，同时，其通过调节永磁铁块，可以定位烤箱的同时提升烤箱，使得烤箱底面悬空，方便散热，提高使用寿命。

附图说明：

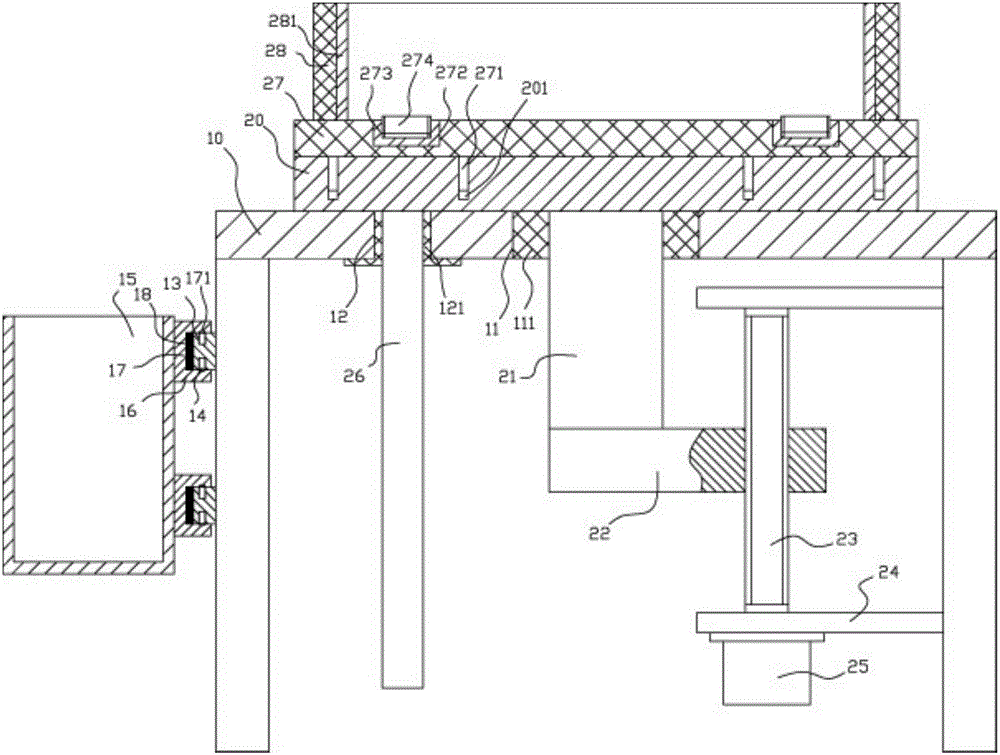

图1为本发明的结构示意图；

图2为本发明的局部放大图；

图3为本发明的安装座板处的局部俯视图。

具体实施方式：

实施例：见图1至图3所示，一种家用食品烤箱放置架，包括底部架10，所述底部架10的顶板的中部具有调节插孔11，底部架10的顶板的边部具有导向通孔12，底部提升板20压靠在底部架10的顶板的顶面上，底部提升板20的中部底面具有竖直柱21，竖直柱21插套在调节插孔11中，竖直柱21的下端向下伸出底部架10的顶板并固定有侧连接块22，侧连接块22螺接在竖直螺杆23中，竖直螺杆23的上端和下端铰接在侧连接板24上，两个侧连接板24固定在底部架10的底部支撑板的内侧壁上，其中一个侧连接板24上固定有驱动电机25，驱动电机25的输出轴为花键轴，花键轴插套在竖直螺杆23的一端具有的花键孔中；

所述底部提升板20的底面还固定有导向杆26，导向杆26插套在导向通孔12中；

所述底部提升板20的顶面压靠有安装座板27，安装座板27的底面具有多个竖直连接柱271，竖直连接柱271插套在底部提升板20的顶面具有的定位孔201中，底部提升板20的顶面固定有匚字形保护侧板28，匚字形保护侧板28的内侧壁上固定有弹性层281。

进一步的说，所述安装座板27的顶面上具有多个凹孔272，凹孔272中插套并固定有隔热套273，隔热套273中螺接有永磁铁块274，永磁铁块274的顶部伸出隔热套273。

进一步的说，所述调节插孔11中插套有调节导向套111，调节导向套111的外侧壁固定在调节插孔11的内侧壁上，竖直柱21插套在调节导向套111中。

进一步的说，所述导向通孔12中插套有导向套121，导向套121的外侧壁固定在导向通孔12的内侧壁上，导向杆26插套在导向套121中。

进一步的说，所述底部架10的其中一个底部支撑板的外侧壁上固定有两个定位块体13，定位块体13的顶面和底面螺接有球头柱塞14，收料框15的侧壁上固定有两个侧固定块16，侧固定块16上具有插槽17，定位块体13插套在插槽17中，球头柱塞14的钢球伸出定位块体13并嵌套在插槽17的内侧壁上具有的对应的定位凹孔171中。

进一步的说，所述定位块体13的侧壁上固定有磁铁片18，磁铁片18吸附在定位块体13上。

本实施例中，通过将烤箱放置在安装座板27上，并处于匚字形保护侧板28中，通过弹性层281起到保护作用，而根据需要可以调节永磁铁块274的高低位置，使得永磁铁块274将烤箱的底面顶起，方便散热，而通过驱动电机25运行，可以实现安装座板27的高低位置，从而满足使用者需要。

而收料框15可以方便放置各种不同的烤箱工具。
