用于质检监测的计数抽纸盒的制作方法

本发明涉及一种抽纸盒，特别是用于质检监测的计数抽纸盒。

背景技术：

每年的315，我们经常从电视节目中看到播出某某品牌的抽纸盒里面的抽纸数量存在虚标的问题，即外包装标着100抽，实际有可能才85抽，这极大的侵犯了消费者的权益。而对于这类的检测，我们的监管部门工作者每次只能拿着盒装的抽纸一张一张人工取出计数，这种检测方法不仅浪费时间还有可能出错，还无法让大家更加直观的、更加数字化的看到具体差了多少。

技术实现要素：

本发明的目的是为了解决上述现有技术的不足而提供一种便于计数的用于质检监测的计数抽纸盒。

为了实现上述目的，本发明所设计的用于质检监测的计数抽纸盒，包括盒盖和盒体，所述盒盖的中部设有抽纸口，所述抽纸口的内侧设有感应器，所述盒体的正面上设有显示器和光能转换装置，盒体的底部设有微处理器，该微处理器上设有计数模块和储电模块，上述光能转换装置与储电模块信号连接，上述感应器与计数模块信号连接，同时计数模块还与显示器信号连接。

在具体使用过程中，所述感应器可以传达抽纸的动作给到微处理器，微处理器收到信息后控制其内部的计数模块，把相关数据体现在显示器中。

所述感应器为振动传感器，当第一张抽纸被完整的抽出，准备抽第二张纸时，感应器才会发指令给微处理器，微处理器才会启动计数模块；反之则感应器不进行任何工作。

所述光能转换装置有吸收太阳能并将太阳能转化为电能储存在微处理器的储电模块里的能力。平时在没有阳光的时候，可以通过储电模块自放电来提供显示器所需的电量。

所述显示器可以通过手工设置抽纸的纸张数并进行显示或者清零、更改、存储等功能，如当质检检查部门工作人员把测试样本纸张放入盒子中，然后在显示器中输入待测样品包装盒上标识的数量，如100抽，每当抽掉1张时，显示为99，如此倒推，如当抽到90张没有纸了（显示为10时），则判定此批货物存在违规现象。

为了便于将相关数据直接传输到外部电子设备中去，所述微处理器上还设有FLASH存储模块和无线WIFI传输模块。更进一步的，这些相关测试结果会通过云端服务器在315消费者权益保障法网站中进行公示，对不良商家的所作所为予以无情公开，避免让更多消费者蒙受损失。

为了降低成本，所述盒体采用塑料材质。

本发明得到的用于质检监测的计数抽纸盒，其技术效果是利用感应器、技术模块和显示器之间的联动，便于对抽纸数量进行统计；同时通过微处理器来控制显示屏的信息显示，进而实现抽纸盒的智能化，从而能够实时显示纸张的剩余数量。

附图说明

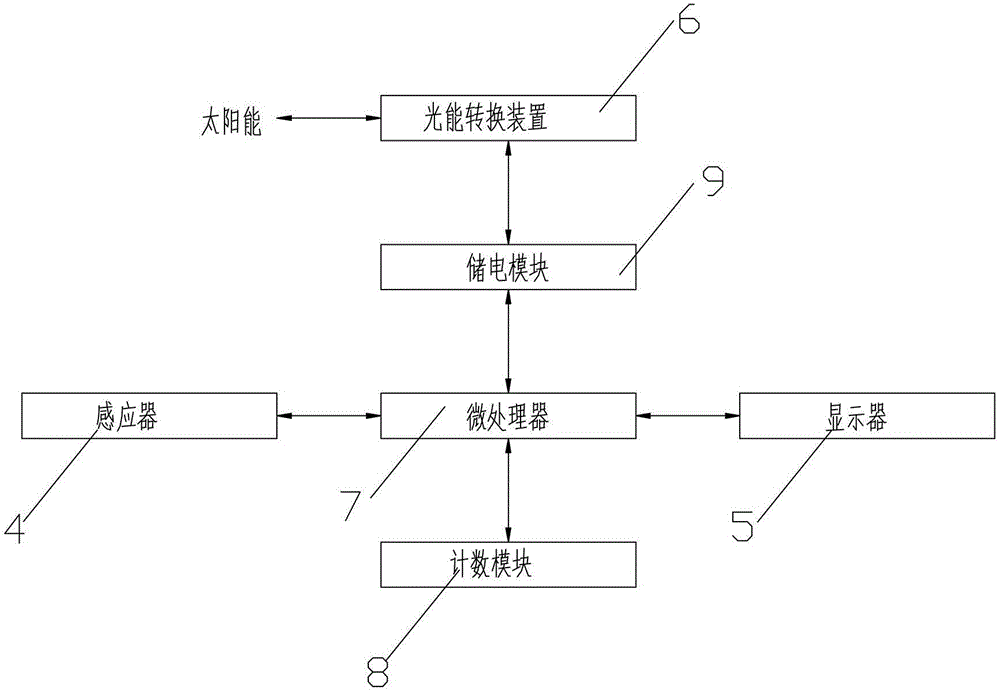

图1是实施例1的用于质检监测的计数抽纸盒的结构示意图；

图2是实施例1的用于质检监测的计数抽纸盒的流程图；

图3是实施例2的用于质检监测的计数抽纸盒的结构示意图。

图中：盒盖1、盒体2、抽纸口3、感应器4、显示器5、光能转换装置6、微处理器7、计数模块8、储电模块9、FLASH存储模块10、无线WIFI传输模块11。

具体实施方式

下面结合附图和实施例对本发明进一步说明。

实施例1：

如图1、图2所示，本实施例提供的用于质检监测的计数抽纸盒，包括盒盖1和盒体2，所述盒盖1的中部设有抽纸口3，所述抽纸口3的内侧设有感应器4，所述盒体2的正面上设有显示器5和光能转换装置6，盒体2的底部设有微处理器7，该微处理器7上设有计数模块8和储电模块9，上述光能转换装置6与储电模块9信号连接，上述感应器4与计数模块8信号连接，同时计数模块8还与显示器5信号连接。

为了降低成本，所述盒体2采用塑料材质。

在具体使用过程中，所述感应器4可以传达抽纸的动作给到微处理器7，微处理器7收到信息后控制其内部的计数模块8，把相关数据体现在显示器5中。

所述感应器4为振动传感器，当第一张抽纸被完整的抽出，准备抽第二张纸时，感应器4才会发指令给微处理器7，微处理器7才会启动计数模块8；反之则感应器4不进行任何工作。

实施例2：

如图2所示，本实施例提供的用于质检监测的计数抽纸盒，其大体结构与实施例1相同，但在具体使用过程中，为了便于将相关数据直接传输到外部电子设备中去，所述微处理器7上还设有FLASH存储模块10和无线WIFI传输模块11。
