宠物专用拖把的制作方法

本发明涉及清洁用品领域，更具体的，涉及一种专门用于清理宠物污物的拖把。

背景技术：

现在人们物质生活水平不断提高，精神生活的要求也逐渐提升，喜欢饲养宠物的人群越来越多。宠物虽然可爱，特别是主人外出，宠物犬在室内到处乱解大小便，使主人感到十分烦恼，直接影响室内的环境卫生。

对于宠物在室内的尿液而言，需要及时将其用拖把拖除后，不然会造成室内的异味。然而，现有的拖把在将宠物尿液拖除后，清洗非常的不容易，非常容易导致拖把上有异味。

技术实现要素：

针对现有技术中存在的不足，本发明提供了宠物专用拖把。

本发明是通过如下技术方案实现的：宠物专用拖把，包括拖把杆和拖把头，在所述拖把杆靠近拖把头一侧上设置有收纳盒，所述收纳盒内部形成有腔体，所述腔体内设置有卷轴，在所述收纳盒下侧壁上开设有条形孔，在所述卷轴内设置有卷绕的尿垫卷，所述尿垫卷从所述条形孔内伸出，并且卷绕在拖把头上，在拖把头上设置有压板机构，所述尿垫卷从条形孔伸出后一端被压设在所述压板机构上，在所述条形孔处设置有压辊机构，所述压辊机构包括两相对设置的弹性偏置件。

上述技术方案中，所述压板机构与所述尿垫卷的配合处设置有齿。

本发明具有如下有益效果：本发明在每使用一次用于拖除宠物尿液时，通过将以使用部分的尿垫从尿垫卷上分离，然而在从尿垫卷上拉出新的尿垫，因此无需清洗原拖把的拖把头部分。

附图说明

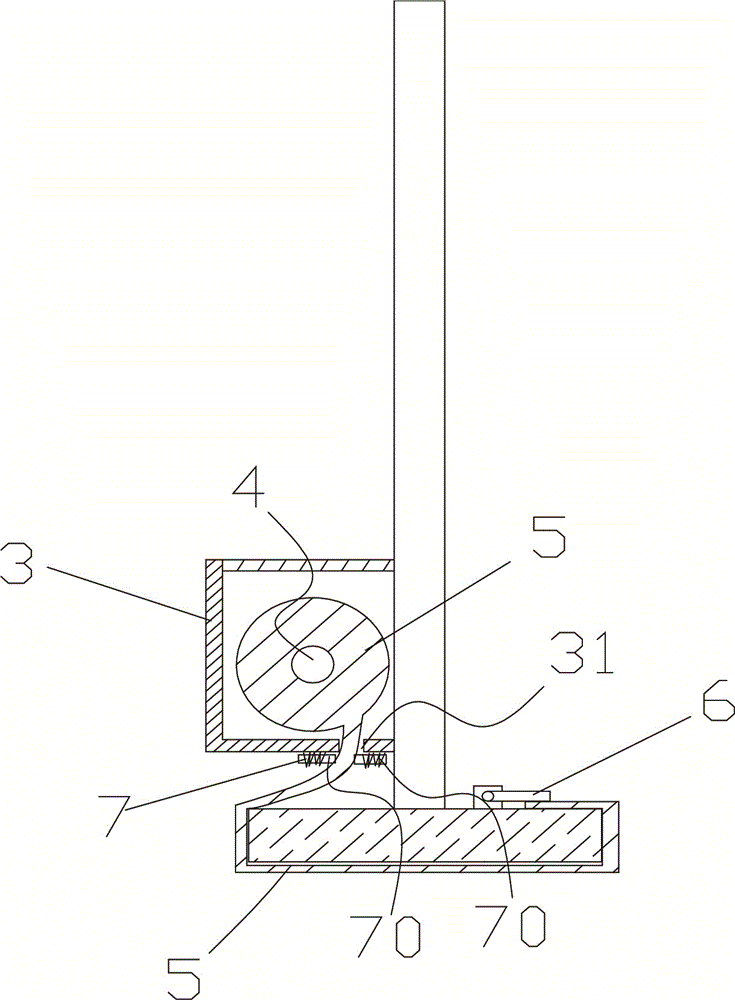

图1为本发明的结构示意图。

图2为图1沿着A-A线的剖视示意图。

具体实施方式

下面结合附图与具体实施方式对本发明作进一步详细描述：参见图1至图2，宠物专用拖把，包括拖把杆1和拖把头2，在所述拖把杆1靠近拖把头2一侧上设置有收纳盒3，所述收纳盒3内部形成有腔体30，所述腔体30内设置有卷轴4，该卷轴4的转动设置处设置弹性体（例如：卷簧），以使得卷轴4具有向一方向转动的趋势。

在所述收纳盒3下侧壁上开设有条形孔31，在所述卷轴4内设置有卷绕的尿垫卷5，具体的，尿垫卷4的一端与卷轴固定连接，所述尿垫卷5另一端从所述条形孔31内伸出，并且卷绕在拖把头2上，在拖把头2上设置有压板机构6，所述尿垫卷5从条形孔31伸出后一端被压设在所述压板机构6上。所述压板机构6与所述尿垫卷的配合处设置有齿。用于增大与尿垫卷4与压板机构之间的咬合力。

在所述条形孔31处设置有压辊机构7，所述压辊机构7包括两相对设置的弹性偏置件70。两弹性偏置件70压住从条形孔31中伸出的尿垫卷5，以防止宠物尿液回流至卷轴上的尿垫卷从而造成污染。
