一种转椅的支撑腿安装结构的制作方法

本实用新型涉及一种家具结构，具体说是一种转椅的支撑腿安装结构。

背景技术：

转椅的使用范围在逐年扩大，尤其是在办公领域的使用，使用方便，舒适度高。但有个问题一直存在，转椅的占地面积大，运输与闲置占地面积大，运输成本高，给制造与销售商带来困惑，目前也有很多的拆卸式的转椅，如专利号为CN103479119公开的一种转椅脚及转椅脚的支脚，几个支脚拼接在一起形成一个完整的转椅脚，拆装十分方便。也存在一些问题，支脚之间直接连接，稳定性差，有一个支脚的连接处出现连接问题，对其它支脚以及气杆的连接都有很大影响，直接影响转椅的使用。又如，公布号为CN104665317A公开的一种转椅脚及其组装方法，安装时需要用到螺丝，极容易掉落，而且安装繁琐，需要专业人士安装，给安装带来不便。

技术实现要素：

为了解决现有技术存在的上述问题，本实用新型提供一种转椅的支撑腿安装结构，可以将支撑腿拆卸，减小转椅的占地面积，便于运输；而且无小零件，避免了小型部件遗落导致无法完成安装的现象，连接结构生产简单，安装也方便，成本低。

本实用新型采用如下的技术方案：一种转椅的支撑腿安装结构，包括支撑腿和用于安装支撑腿的安装件，所述安装件包括与转椅的椅子体连接的中间连接体和围绕所述中间连接体的外圆周设置的若干个侧连接体，所述侧连接体包括垂直于所述中间连接体外圆周面设置的连接主体，所述连接主体的底部通过由内向外冲压形成下锁件，与所述连接主体连接的支撑腿上设置与所述下锁件适配的下锁配件，所述下锁件与所述连接主体的底部平面之间的夹角为锐角、并指向所述中间连接体，所述连接主体的上方设置上锁紧件。

作为优选，所述下锁件包括基部和与所述下锁配件作用的端部，所述端部呈钩状结构。

作为优选，所述基部的厚度大于所述端部的厚度。

作为优选，所述基部与所述连接主体的底部平面之间的夹角为40-70°。

作为优选，所述上锁紧件为一弹性体，所述弹性体包括与所述连接主体固定的下固定部、给支撑腿提供锁紧力的作用部和连接所述下固定部和所述作用部的转折部；所述作用部的上表面设有凸块，在支撑腿上对应位置设置操作孔，所述凸块穿出所述操作孔。

作为优选，所述上锁紧件包括设置在所述连接主体上的上安装件和设置在所述上安装件上的弹性片。

作为优选，所述连接主体具有一底部和两个侧部，所述上安装件安装在所述侧部上表面。

作为优选，所述上安装件包括水平段和竖直段，所述竖直段远离所述中间连接体的一端设置有开口朝下的端槽。

通过实施上述技术方案，本实用新型可以方便快捷的拆卸下转椅的支撑腿，减小运输以及存放的占地面积，而且无零件，不会出现小型部件遗落导致无法完成安装的现象，生产简单，成本低。

附图说明

附图1为本实用新型一实施例的结构示意图；

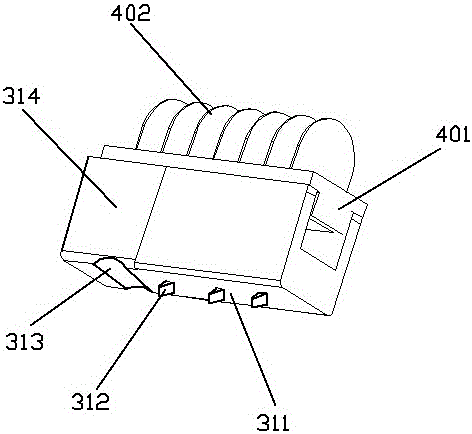

附图2为附图1中侧连接体的示意图；

附图3为本实用新型一实施例中侧连接体的示意图。

具体实施方式

实施例1：

如附图1所示的一种转椅的支撑腿安装结构，包括支撑腿10和用于安装支撑腿的安装件，安装件包括与转椅的椅子体连接的中间连接体20和围绕中间连接体20的外圆周设置的若干个侧连接体30，个数根据转椅支撑腿根数的需要而定，本实施例为5个。侧连接体30包括垂直于中间连接体20外圆周面设置的连接主体31，连接主体31具有一底部311和两个侧部314，底部311通过由内向外冲压形成下锁件312，如附图2所示，指向中间连接体20，包括与连接主体31的底部311平面之间的夹角为锐角的基部和呈钩状结构的端部，基部的厚度大于所述端部的厚度，便于加工，也增加了下锁件312的强度；夹角优选为40-70°，本实施例为56°；与连接主体31连接的支撑腿10上设置与下锁件312适配的下锁配件。连接主体31的底部311设置有位于下锁件312前方的定位槽313，支撑腿10上设置有与定位槽313适配的定位杆，在安装支撑腿是进行定位，简化安装，加快安装速度，节约安装时间。

连接主体31的上方设置上锁紧件40，包括安装在所述侧部314上表面上的上安装件401和设置在上安装件401上的弹性片402，上安装件401可以沿着侧部314沿着垂直于中间连接体20的方向来回移动。上安装件401包括水平段和竖直段，所述竖直段远离所述中间连接体20的一端设置有开口朝下的端槽，在拆卸时，借助钩状的工具勾住端槽，向外侧拉出上安装件401，使得弹性片402弯曲，下锁件312与下锁配件分离开，即可卸下支撑脚。

实施例2：

一种转椅的支撑腿安装结构，包括支撑腿10和用于安装支撑腿的安装件，安装件包括与转椅的椅子体连接的中间连接体20和围绕中间连接体20的外圆周设置的若干个侧连接体30，个数根据转椅支撑腿根数的需要而定。侧连接体30包括垂直于中间连接体20外圆周面设置的连接主体31，连接主体31具有一底部311和两个侧部314，底部311通过由内向外冲压形成下锁件312，指向中间连接体20，包括与连接主体31的底部311平面之间的夹角为锐角的基部和呈钩状结构的端部，基部的厚度大于所述端部的厚度，便于加工，也增加了下锁件312的强度；夹角本实施例优选为45°；与连接主体31连接的支撑腿10上设置与下锁件312适配的下锁配件。连接主体31的底部311设置有位于下锁件312前方的定位槽313，支撑腿10上设置有与定位槽313适配的定位杆，在安装支撑腿是进行定位，简化安装，加快安装速度，节约安装时间。

连接主体31的上方设置上锁紧件40，为一弹性体，如附图3所示，所述弹性体包括与所述连接主体31固定的下固定部41、给支撑腿10提供锁紧力的作用部42和连接所述下固定部41和作用部42的转折部43；作用部42的上表面设有凸块421，在支撑腿10上对应位置设置操作孔，所述凸块421穿出所述操作孔。

在安装时，将弹性体稍稍向下按压，套进支撑腿，向前推送支撑腿，下锁件312与下锁配件配合卡紧时，刚好上锁紧件40上的凸块421卡进支撑腿上的操作孔内进行锁紧。拆卸时，将凸块421向下按出操作孔，同时将支撑腿向下按压使得下锁件312脱离下锁配件，向后拔出支撑腿即可。
