一种折叠椅的制作方法

本实用新型涉及一种椅子，具体是一种折叠椅。

背景技术：

在人们生活中，经常使用椅子来支撑休息。但是，在洗浴过程中，却很少有空间安放椅子，常导致人们洗浴疲劳后无处休息，特别对老年人、伤残病人和孕妇来说更是如此。上述人群由于相关原因而行动不便，在洗浴过程中很容易疲劳，此时缺少椅子便会给人们带来不便。然而，目前浴室内的椅子结构过于简单，只提供支撑功效，且高度不可调节，功能单一，无法满足人们多样化的需求。

技术实现要素：

本实用新型的目的是为了克服已有技术存在的缺点，提供一种结构简单，使用方便，高度可以自由调节的一种折叠椅。

本实用新型目的是用以下方式实现的：一种折叠椅，包括前支架、后支架、扶手位以及靠背位和坐垫板，其中，扶手位的一端与前支架与相接，扶手位的另一端与靠背位相接，所述的后支架的顶端铰接安装在扶手位上，后支架上设置有第一横杆；在所述的坐垫板后端设置有转动座，转动座可转动地安装在第一横杆上；在所述的前支架上的设有第二横杆，在第二横杆上铰接安装有拉臂，拉臂的另一端连接在位于坐垫板底部的铰接座上。

所述的坐垫板的前端设置有卡槽，所述的第二横杆可活动卡扣在卡槽内。

所述的铰接座位于转动座与卡槽之间。

所述的坐垫板表面还可拆卸式安装有软垫板，软垫板及坐垫板上开设有贯通的漏水孔。

所述的软垫板的底部设置有连接凸台，连接凸台插入设置在坐垫板上的定位孔内固定。

所述的扶手位表面覆盖有装饰罩。

还设有调节管，所述的前支架及后支架的下端套装在调节管内，调节管上设置有若干个调节孔与设置在前、后支架的调节按钮卡接适配。

所述的调节管的底端设置有防滑垫。

所述的软垫板及坐垫板上设有贯通的便溺孔，所述的坐垫板下底部设有可拆卸式的便溺桶，所述的便溺桶的桶口与所述的便溺孔的孔口对接。

本实用新型的有益效果是：1、结构简单，组装方便，生产成本低，提高市场竞争力。2、独特的前后支架铰接设置，可使得椅子在折叠后，前后支架的底部处于同一高度，从而使得折叠后的椅子可以站立在地面，方便用户摆放。3、坐垫板与软垫板可以拆卸分离，从而方便用户对软垫板清洗。4、坐垫板与软垫板上设置有漏水孔，可避免积水。5、支架的高度可在一定范围内任意调节，方便不同身高的用户使用。

附图说明

图1、2、3为本实用新型中椅子处于打开使用效果图。

图4为本实用新型中椅子处于半开状态效果图。

图5、6为本实用新型中椅子处于折叠状态效果图。

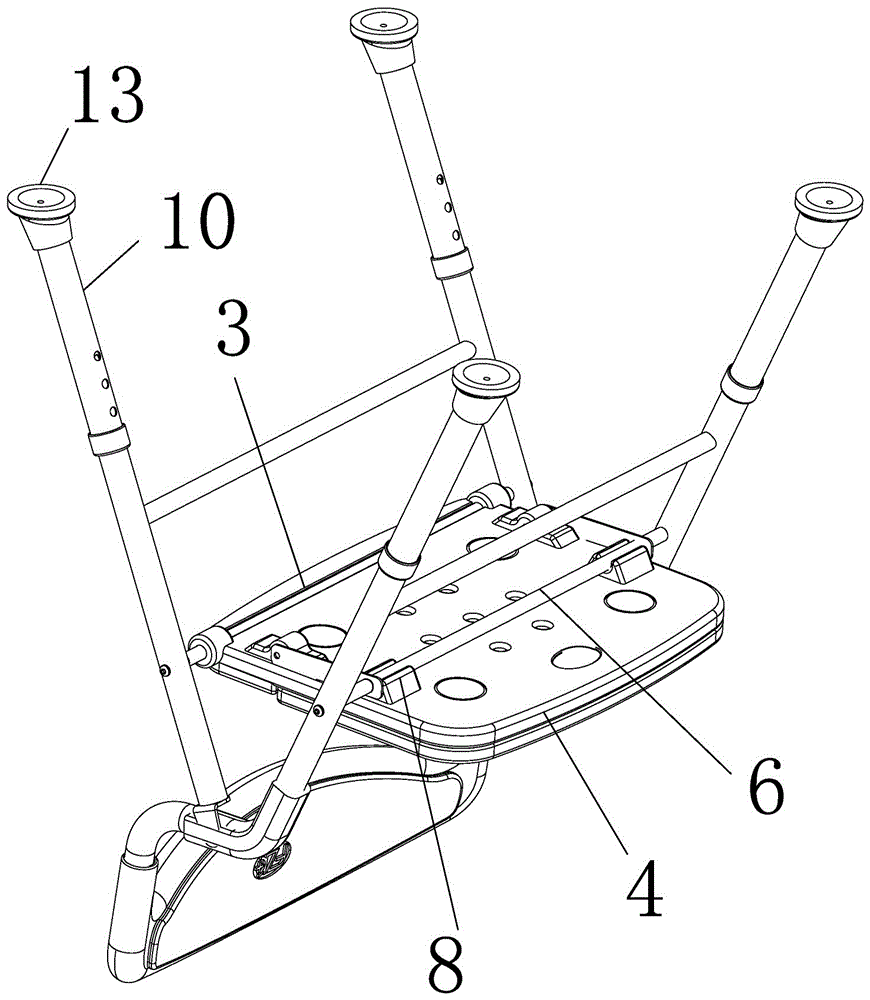

图7、8为本实用新型结构装配图。

图9为本实用新型中支架与调节管装配图。

图10为本实用新型实施例二的结构剖视图。

具体实施方式

下面结合附图对本实用新型作具体进一步的说明。

实施例一：

1为前支架，2为后支架，11为扶手位，12为靠背位，4为坐垫板，其中，前支架1与扶手位11及靠背位12一体弯折成型，即前支架1向后弯曲设置出一段扶手位11后，再向上延伸设置成靠背位12，后支架2的顶端铰接安装在扶手位11上，所述的后支架2上设置有第一横杆3，坐垫板4后端设置有转动座41可转动的安装在第一横杆3上，坐垫板4的前端设置有卡槽5，所述的第二横杆6可活动卡扣在卡槽5内。铰接座8位于转动座41与卡槽5之间。坐垫板4表面还可拆卸式安装有软垫板42，软垫板42及坐垫板4上开设有贯通的漏水孔43。软垫板42的底部设置有连接凸台44，连接凸台44插入设置在坐垫板4上的定位孔45内固定。扶手位11表面覆盖有装饰罩9。还设有调节管10，所述的前支架1及后支架2的下端套装在调节管10内，调节管10上设置有若干个调节孔14与设置在前、后支架的调节按钮15卡接适配。调节管10的底端设置有防滑垫13。

工作原理：如图1-3所示，其为椅子处于打开使用状态图，在该状态下，坐垫板上的卡槽5卡置在第二横杆上，起到了对坐垫板的支撑作用。同时拉臂7处于最大拉伸状态，通过坐垫板本身，拉臂将前支架与后支架连接在一起，起到了限制前后支架最大开启角度的作用。

如图4所示，当需要折叠椅子时，用户用手抬起坐垫板的前端，使得其上的卡槽5与第二横杆分离，同时相对方向扳动前后支架使其折叠。在折叠过程中，第二横杆通拉臂7向上推动坐垫板，使其前端继续向上举升，最终达前后支架平行放置，坐垫板竖直向上的折叠状态。

如图5、6所示，当椅子处于完全折叠的状态时，由于受到独特的铰接结构限制，前后支架的实际铰接位置处于后支架的顶端。使得后支架的长度稍微比前支架要长，以此平衡后支架向后延伸时斜度要求，使得椅子折叠后前后支架的底部处于同一平面上。这样的结构可使得本洗澡椅可利用四个处于同一平面的支架站立在地面上。从而避免了传统折叠椅折叠后支架高矮不一导致椅子不能单独站立，而是需要靠墙摆放等弊端，方便了用户存放。

另外，为了避免用户在使用过程中，坐垫板表面积水，本案中在坐垫板上设置有若干个漏水孔，用户在洗浴过程中水就可以通过漏水孔漏掉，从而保证了坐垫板的干爽。还有，为了提升乘坐的舒适感，本案中的坐垫板表面还通过泡沫，海绵，软胶等材质制作有软垫板。软垫板通过其底部的凸台插入坐垫板上的定位孔内固定。当软垫板需要清洗时，可以将其单独拆卸进行清洗或是晾晒，在方便用户使用的同时，保证了其卫生。

进一步，为了方便不同身高的用户使用，本案中还在前支架1及后支架2的下端套装在调节管10内，调节管10上设置有若干个调节孔14与设置在前、后支架的调节按钮15配合。当用户需要调节高度时，用户只需要选择不同的调节按钮与相应高度的调节孔配合即可，进一步提升其适用范围。

实施例二：

为了方便行走不便的老年人或残障人士，本实施例在实施例一的基础上进一步创新，具体如图10所示，在软垫板42及坐垫板4上开设有贯通的便溺孔46，在坐垫板4下底部设有可拆卸式的便溺桶47，的便溺桶47的桶口与便溺孔46孔口对接。通过这样的设计，老年人或残障人士可以直接坐在椅子大小便，而不必大费周章地去到卫生间，而且大小便后，可将便溺桶47直接从椅子底抽离拆卸下来进行清理。当然，为方便便溺，整个坐垫板等可以尺寸做大些，扶手位11可设计长些，同时考虑到折弯成本，扶手位11与前支架1可以不必一体弯曲而是分离设计。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，如支架的铰接位置，坐垫板的材质及安装方式等，这些变化和改进都落入要求保护的本实用新型范围内。
