一种安全坐椅的制作方法

本实用新型涉及一种方便移动的安全座椅，具体涉及一种带有脚轮的安全坐椅。

背景技术：

座椅一般比较笨重，移动起来不是很方便，尤其对于身体状况不太好的使用者来说，更需要一种能够方便移动的座椅，为此，现有技术中有了一种在座椅的腿部安装轮子的座椅，但是现有产品只考虑了坐椅移动与固定功能，但没考虑到老人或者其他身体行动不便的人群在使用操作过程中的安全隐患问题；具体不足问题表现在：现有带脚轮坐椅是将脚轮安装在坐椅脚的端面上(与地面接触的椅腿面)，脚轮与地面直接接触，并且脚轮具有受到预定重力而自锁的功能，当使用者坐在椅子上时，脚轮受人体的重量促使脚轮的制动，达到整个坐椅进入到稳定的固定状态；但是当使用者背对坐椅还没完全坐下的时候，操作者的大腿后部会先与坐椅面板前端接触，在这种状态下，整个坐椅完全可能发生后滑移位现象，导致使用者发生摔跤、绊倒等危险状况，年长的老人腿脚不便更是如此，所以现有产品是存在着非常大的安全隐患。

由于上述原因，本发明人对现有的座椅做了深入研究，以便设计出一种能够解决上述问题的即方便移动又足够安全的座椅。

技术实现要素：

为了克服上述问题，本发明人进行了锐意研究，设计出一种安全坐椅，该座椅具有两个前腿和两个后腿，四个腿的底面都在同一个平面内，即可以稳定的放置在较平的地面上，在后腿上还设置有悬空的可旋转的轮，当座椅向后倾斜时，前腿和后腿都可以悬空，只通过所述轮着地，从而可以方便地推动或拉动所述座椅，达到便于移动的效果，同时因为在正常使用座椅时轮是悬空的，杜绝了安全隐患，从而完成本实用新型。

具体来说，本实用新型的目的在于提供以下方面：

(1)一种安全坐椅，其特征在于，该安全坐椅包括前腿1和后腿2，

在所述后腿上设置有可转动的轮3，

其中，所述轮3底端在前腿底端和后腿底端所在平面上方，即述轮3底端与所述平面之间具有预定的间隙。

(2)根据上述(1)所述的安全坐椅，其特征在于，所述预定的间隙为1-5mm。

(3)根据上述(1)所述的安全坐椅，其特征在于，所述轮3相对于所述后腿2向后侧凸出。

(4)根据上述(1)所述的安全坐椅，其特征在于，所述轮3通过轴4固定安装在所述后腿2上。

(5)根据上述(4)所述的安全坐椅，其特征在于，在后腿2上开设有安装槽21，所述轮3可旋转地安装在所述安装槽21中，并通过所述轴4连接于所述安装槽21中。

(6)根据上述(4)所述的安全坐椅，其特征在于，在所述后腿2上设置有滑轮组支架22，所述轮3通过轴4可旋转地安装在所述滑轮组支架22上。

(7)根据上述(1)所述的安全坐椅，其特征在于，所述安全座椅向后倾斜时，所述轮3接触地面。

(8)根据上述(1)所述的安全坐椅，其特征在于，所述前腿有两个，所述后腿有两个。

(9)根据上述(8)所述的安全坐椅，其特征在于，所述轮3有两个，分别设置在两个后腿2上。

根据本实用新型提供的安全坐椅，在后腿上安装有轮能够方便于使用者移动座椅，同时由于轮的安装位置略高于四个脚的底面，整个坐椅的四个椅脚是完全与地面接触的，从而使得该安全坐椅可以有效的避免高龄老人、半失能老人在坐坐椅时摔倒、绊倒等安全隐患问题，同时也实现了坐椅随意移动的便捷功能，操作方便，使用快捷。

附图说明

图1示出根据本实用新型一种优选实施方式的座椅正常使用状态结构示意图，

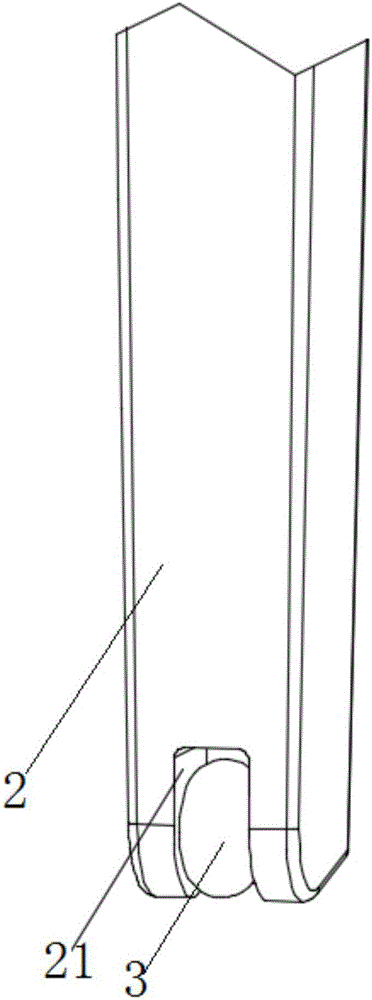

图2示出根据本实用新型一种优选实施方式的座椅后腿局部的立体结构放大图；

图3示出根据本实用新型一种优选实施方式的座椅后腿局部的侧面结构放大图；

图4示出根据本实用新型另一种优选实施方式的座椅移动状态结构示意图；

图5示出根据本实用新型另一种优选实施方式的座椅后腿局部立体结构放大图；

图6示出根据本实用新型另一种优选实施方式的座椅后腿局部的侧面结构放大图。

附图标号说明：

1-前腿

2-后腿

21-安装槽

22-滑轮组支架

3-轮

4-轴

具体实施方式

下面通过附图和实施例对本实用新型进一步详细说明。通过这些说明，本实用新型的特点和优点将变得更为清楚明确。

在这里专用的词“示例性”意为“用作例子、实施例或说明性”。这里作为“示例性”所说明的任何实施例不必解释为优于或好于其它实施例。尽管在附图中示出了实施例的各种方面，但是除非特别指出，不必按比例绘制附图。

根据本实用新型提供的一种安全坐椅，如图1、图4中所示，该安全坐椅包括两个前腿1和两个后腿2，所述前腿1和后腿2的底端都在同一个平面内，即整个坐椅的四个椅脚是完全与地面接触的，所述椅脚是泛指座椅前腿和后腿的底部，尤其是与地面向接触的一面。

其中，在所述后腿上设置有可转动的轮3，且所述轮3与所述平面之间具有预定的间隙，优选地，所述轮底端在前腿底端和后腿底端所在平面上方，即述轮底端与所述平面之间具有预定的间隙；所述轮也称作脚轮，是指设置在椅脚附近的轮子，其在座椅正常放置使用时是悬空的，不予地面接触。

在一个优选的实施方式中，所述预定的间隙为1-5mm，优选的1-2mm。

在一个优选的实施方式中，所述轮3相对于所述后腿2向后侧凸出，即所述轮3上的一部分不会完全被所述后腿遮挡，有一部分裸露在后腿的区域之外。

在一个优选的实施方式中，所述轮3通过轴4固定安装在所述后腿2上，所述轮可以绕着轴旋转。

在一个优选的实施方式中，如图1、图2和图3中所示，在后腿2上开设有安装槽21，所述轮3可旋转地安装在所述安装槽21中，并通过所述轴4与所述安装槽21连接。

在一个优选的实施方式中，如图4、图5和图6中所示，在所述后腿2上设置有滑轮组支架22，所述轮3通过所述轴4可旋转地安装在所述滑轮组支架22上。

在一个优选的实施方式中，所述轮3在所述安全座椅向后倾斜时与所述平面相接触，即当安全座椅向后倾斜时前腿和后腿陆续悬空，所述轮3接触地面，优选地，此时只有轮着地，如图4中所示，此时移动座椅只需提供较小的拉力或者推力即可，从而方便地实现了作业的移动，所以，所示安全座椅的移动步骤为，先使其向后倾斜呈预定角度，优选地使得前脚和后脚都悬空，再推动或拉动座椅，当座椅被移动到预定位置时再使得四脚落地，轮悬空。

优选地，所述轮3有两个，分别设置在两个后腿2上。

在本实用新型的描述中，需要说明的是，术语“前”“后”等指示的方位或位置关系为基于本实用新型工作状态下的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

以上结合了优选的实施方式对本实用新型进行了说明，不过这些实施方式仅是范例性的，仅起到说明性的作用。在此基础上，可以对本实用新型进行多种替换和改进，这些均落入本实用新型的保护范围内。
