脚踩式拖布的制作方法与工艺

本实用新型涉及一种脚踩式拖布。

背景技术：
现有技术中的拖布多是有拖地部及用于手握的杆子；这种拖布比较普遍，对于普通人来说就很实惠用起来也算是方便，但是对应手不方便的特殊人群就没法使用此款拖布；因此作为改进，又出现了一种用于可以套设在脚上的拖布，或者是可以用于拖地的拖鞋；但是现有的脚踩式拖布比较简单，拖地效率也不高。

技术实现要素：

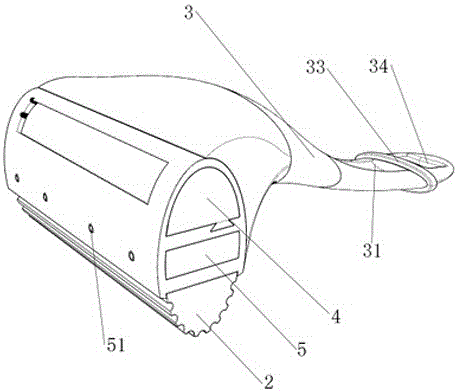

本实用新型涉及脚踩式拖布，能够用脚边拖地边喷水，方便拖地。本实用新型实施例提供一种脚踩式拖布，包括拖把支撑体、拭擦部、水箱、喷水孔及脚把；所述水箱安装在所述拖把支撑体上，所述拭擦部安装在所述拖把支撑体的下部；所述脚把安装在所述拖把支撑体的侧面，所述脚把的上侧设置脚踩部，所述脚踩部内部设置气囊踩块，所述气囊踩块与所述喷水孔连通，所述喷水孔设置在所述拖把支撑体的远离脚把的侧面。通过脚踩式拖布，用户使用时可以不用弯腰操作，而且在拖地时通过踩气囊踩块就可以喷水，也就不用变拖地边浇水，使用起来很方便，减少用户操作。作为本实用新型实施例的进一步改进，所述脚踩部为开口向上的凹槽，所述凹槽的内部的宽度比凹槽口的宽度宽。作为本实用新型实施例的进一步改进，所述凹槽的开口处的材质弹性材质。用户使用脚踩式拖布时，可以将脚卡入凹槽内，使拖地时更加的稳定。作为本实用新型实施例的进一步改进，还包括喷水箱，所述喷水孔设置在所述喷水箱的对应位置；所述气囊踩块与所述喷水箱连通，所述水箱与所述喷水箱连通。通过增加喷水箱，可以防止一次喷水太多。作为本实用新型实施例的进一步改进，所述喷水箱和气囊踩块之间通过一根软管相连形成一个活塞密封装置，所述喷水箱中的所述密封滑块和所述喷水箱间连接着弹性件。作为本实用新型实施例的进一步改进，所述水箱与所述喷水箱通过通管连通，所述通管的管口设置在所述靠近所述喷水孔的一端。作为本实用新型实施例的进一步改进，所述脚把的尾部套设海绵圈。可以防滑，防止拖地时脚滑出脚踩部，也能够进一步地减少脚踩式拖布与地面的摩擦，很好地保护底板。作为本实用新型实施例的进一步改进，所述脚把的尾部设置挂孔。在不使用拖布时，可以将拖布挂起来，防止拖布堆积水量。作为本实用新型实施例的进一步改进，所述拖把支撑体设置水平上贯穿的通孔，所述通孔内设置用于卡入水箱的卡槽；所述拖把支撑体的下侧面设置用于卡入拭擦部的卡槽。在用户需要加水，或者清洗拭擦部时，可以很容易的将其拆卸。为让本实用新型的上述和其他目的、特征和优点能更明显易懂，下文特举较佳实施例，并配合所附图式，作详细说明如下。附图说明图1为本实用新型一个实施例提供的脚踩式拖布的整体结构示意图。图2为本实用新型一个实施例提供的脚踩式拖布的另一角度的整体结构示意图。图3为本实用新型一个实施例提供的脚踩式拖布的拆分状态的结构示意图。图4为本实用新型一个实施例提供的脚踩式拖布的拖把支撑体一面的截面示意图。具体实施方式为更进一步阐述本实用新型为实现预定实用新型目的所采取的技术手段及功效，以下扣合附图及较佳实施例，对依据本实用新型的具体实施方式、结构、特征及其功效，详细说明如后。图1为本实用新型一个实施例提供的脚踩式拖布的整体结构示意图。本实施例提供的一种脚踩式拖布，包括拖把支撑体1、拭擦部2、水箱4、喷水孔51及脚把3；所述水箱4安装在所述拖把支撑体1上，所述拭擦部2安装在所述拖把支撑体1的下部；所述脚把3安装在所述拖把支撑体1的侧面，所述脚把3的上侧设置脚踩部31，所述脚踩部31内部设置气囊踩块32，所述气囊踩块32与所述喷水孔51连通，所述喷水孔51设置在所述拖把支撑体1的远离脚把3的侧面。进一步地，所述脚踩部31为开口向上的凹槽，所述凹槽的内部的宽度比凹槽口的宽度宽。详细地，所述凹槽的开口处的材质弹性材质。详细地，由于一般的鞋子的鞋底比鞋帮宽，因此所述凹槽的内部的宽度比凹槽口的宽度宽可以将用户的脚卡在里面，更方便拖地操作。进一步地，还包括喷水箱5，所述喷水孔51设置在所述喷水箱5的对应位置；所述气囊踩块32与所述喷水箱5连通，所述水箱4与所述喷水箱5连通。进一步地，所述喷水箱5和气囊踩块32之间通过一根软管相连形成一个活塞密封装置，所述喷水箱5中的所述密封滑块53和所述喷水箱5间连接着弹性件52。详细地，所述水箱4与所述喷水箱5通过通管6连通，所述通管6的管口设置在所述靠近所述喷水孔51的一端。具体地，脚踩下所述气囊踩块32时，所述密封装置气压上升所述喷水箱5中的所述密封滑块53有所移动，挤压着所述喷水箱5中的水，然后就水由喷水孔51喷出，当脚不再踩着所述气囊踩块32时，随着所述弹性件32的弹力将所述密封滑块53往回拉，所述水箱4的水也就下来将所述喷水箱5的水补充回来。进一步地，所述脚把3的尾部套设海绵圈33。进一步地，所述脚把3的尾部设置挂孔34。进一步地，所述拖把支撑体1设置水平上贯穿的通孔，所述通孔内设置用于卡入水箱4的卡槽；所述拖把支撑体1的下侧面设置用于卡入拭擦部2的卡槽。以上所述，仅是本实用新型的较佳实施例而已，并非对本实用新型作任何形式上的限制，虽然本实用新型已以较佳实施例揭示如上，然而并非用以限定本实用新型，任何本领域技术人员，在不脱离本实用新型技术方案范围内，当可利用上述揭示的技术内容做出些许更动或修饰为等同变化的等效实施例，但凡是未脱离本实用新型技术方案内容，依据本实用新型的技术实质对以上实施例所作的任何简介修改、等同变化与修饰，均仍属于本实用新型技术方案的范围内。
