夹持装置的制作方法

本实用新型涉及餐具夹持设备技术领域，具体而言，涉及一种夹持装置。

背景技术：
现有技术中的电饭煲和电压力锅在煮熟食物后，一般会将厨房内的电饭煲或电压力锅煮熟后的食物通过内锅移放置饭桌上，或是移送至靠近饭桌附近的位置以方便就餐。由于刚煮好食物的内锅的温度非常高，使得徒手从电饭煲或电压力锅中取出内锅非常困难，或是徒手取出后内锅会对人体造成严重烫伤等缺陷。

技术实现要素：

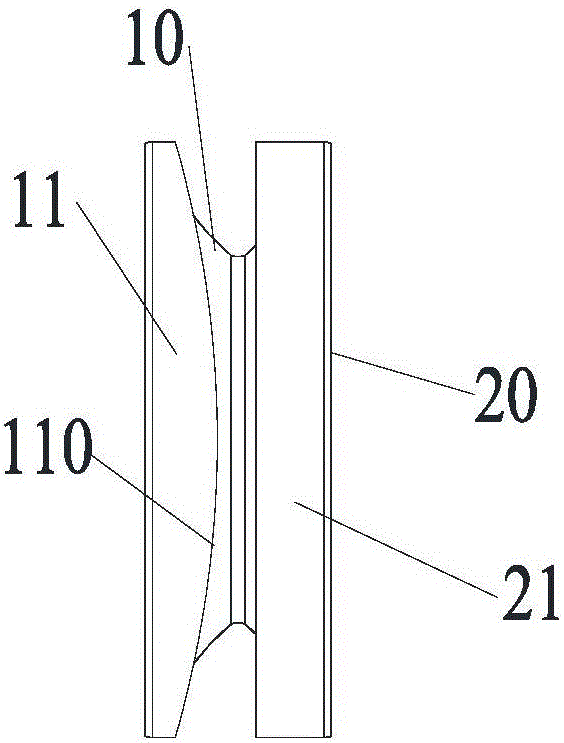

本实用新型的主要目的在于提供一种夹持装置，以解决现有技术中人体被高温的餐具或锅具烫伤的问题。为了实现上述目的，根据本实用新型的一个方面，提供了一种夹持装置，包括：第一夹持部；第二夹持部，与第一夹持部相连接，第一夹持部与第二夹持部具有夹持位置，以及从夹持位置复位至夹持装置的初始状态的释放位置，其中，第一夹持部还包括第一固定部，第一固定部朝向第二夹持部凸出地设置于第一夹持部上，第一固定部具有第一夹持面，第一夹持面为平面或弧形面。进一步地，第一夹持部的第一端与第二夹持部的第一端相连接，第一夹持部的第二端与第二夹持部的第二端相对设置，第一夹持部的第二端与第二夹持部的第二端具有夹持位置和释放位置。进一步地，还包括连接部，连接部连接第一夹持部的第一端与第二夹持部的第一端，连接部具有朝向第一夹持部的第二端的方向凸出的弧形部。进一步地，连接部、第一夹持部以及第二夹持部一体成型。进一步地，第一夹持部的第一端朝向第一夹持部的第二端或第二夹持部的第二端的横截面的面积逐渐增大，或第二夹持部的第一端朝向第一夹持部的第二端或第二夹持部的第二端的横截面的面积逐渐增大，或第一夹持部的第一端和第二夹持部的第一端朝向第一夹持部的第二端或第二夹持部的第二端的横截面的面积逐渐增大。进一步地，第一夹持部具有朝向第二夹持部运动的第一位置并与第二夹持部形成夹持位置，第一夹持部具有从夹持位置复位至第一夹持部初始状态的第二位置以形成释放位置，或者，第二夹持部具有朝向第一夹持部运动的第一位置并与第一夹持部形成夹持位置，第二夹持部具有从夹持位置复位至第二夹持部初始状态的第二位置以形成释放位置。进一步地，第一夹持部和第二夹持部具有相向运动的第一位置以形成夹持位置，第一夹持部和第二夹持部具有从夹持位置复位至第一夹持部和第二夹持部初始状态的第二位置以形成释放位置。进一步地，第二夹持部包括：第二固定部，第二固定部朝向第一固定部凸出地设置于第二夹持部上，第二固定部具有与第一夹持面相对设置的第二夹持面，第二夹持面为平面或弧形面。进一步地，第一夹持面为磨砂面，和/或第二夹持面为磨砂面。进一步地，夹持装置还包括：防滑部，防滑部设置于第一夹持部和/或第二夹持部的外表面上。进一步地，防滑部为凹陷地设置于第一夹持部和/或第二夹持部的外表面上的凹部，凹部为多个。进一步地，凹部的横截面的形状为圆形、方形或椭圆形。进一步地，多个凹部阵列地设置于第一夹持部和/或第二夹持部的外表面上。进一步地，夹持装置处于夹持位置时，夹持装置夹持锅具。应用本实用新型的技术方案，提供了一种夹持装置，该夹持装置包括第一夹持部和第二夹持部。第二夹持部与第一夹持部相连接，第一夹持部与第二夹持部具有夹持位置，以及从夹持位置复位至夹持装置的初始状态的释放位置。其中，第一夹持部还包括第一固定部，第一固定部朝向第二夹持部凸出地设置于第一夹持部上，第一固定部具有第一夹持面，第一夹持面为平面或弧形面。采用本实用新型的夹持装置，通过第一夹持部的第一夹持面和第二夹持部与被夹物体相接触并实现夹持的目的，有效的避免了作业人员直接通过人体与高温的餐具或锅具接触而被烫伤的问题。本实用新型具有结构简单，使用方便、可靠，实用性广等优点。附图说明构成本申请的一部分的说明书附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：图1示出了根据本实用新型的夹持装置的实施例的立体结构示意图；图2示出了图1中夹持装置的实施例的第一视角的结构示意图；图3示出了图1中夹持装置的实施例的第二视角的结构示意图；图4示出了图1中夹持装置的实施例的第三视角的结构示意图；以及图5示出了图1中夹持装置的实施例的第四视角的结构示意图。其中，上述附图包括以下附图标记：10、第一夹持部；11、第一固定部；110、弧形面；20、第二夹持部；21、第二固定部；30、弧形部；40、防滑部；41、凹部。具体实施方式需要说明的是，在不冲突的情况下，本申请中的实施例及实施例中的特征可以相互组合。下面将参考附图并结合实施例来详细说明本实用新型。如图1所示，根据本实用新型的一个方面，提供了一种夹持装置，包括第一夹持部10和第二夹持部20。第二夹持部20与第一夹持部10相连接，第一夹持部10与第二夹持部20具有夹持物体的夹持位置，以及从夹持位置复位至夹持装置的初始状态并释放物体的释放位置。其中，第一夹持部10还包括第一固定部，第一固定部11朝向第二夹持部20凸出地设置于第一夹持部10上，第一固定部11具有第一夹持面，第一夹持面为平面或弧形面。在本实施例中，通过第一夹持部的第一夹持面和第二夹持部与被夹物体相接触并实现夹持的目的，有效的避免了作业人员直接通过人体与高温的餐具或锅具接触而被烫伤的问题。本实用新型具有结构简单，使用方便、可靠，实用性广等优点。其中，第一夹持部10的第一端与第二夹持部20的第一端相连接，第一夹持部10的第二端与第二夹持部20的第二端相对设置，第一夹持部10的第二端与第二夹持部20的第二端具有夹持位置和释放位置。通过第一夹持部10的第二端与第二夹持部20的第二端实现夹持和释放的动作，这样设置能够使得夹持装置进行夹持和释放动作时更加容易。如图1和图3所示，夹持装置还包括连接部，连接部连接第一夹持部10的第一端与第二夹持部20的第一端，连接部具有朝向第一夹持部10的第二端的方向凸出的弧形部30。设置连接部能够增加第一夹持部10和第二夹持部20之间的连接强度，在连接部上设置弧形部30，能够有效的增加使用者的手部与夹持装置中部的接触面积，使得手部对夹持装置施力时更省力。优选地，可以将连接部、第一夹持部10以及第二夹持部20一体成型设置。这样能够增加整个夹持装置的美观和可靠性。如图1至图5所示，第一夹持部10的第一端和第二夹持部20的第一端朝向第一夹持部10的第二端的横截面的面积逐渐增大。当然也可以朝向第二夹持部20的第二端。其中，也可以将第一夹持部10和第二夹持部20其中之一的第一端设置成朝向第一夹持部10的第二端或是朝向第二夹持部20的第二端的横截面的面积逐渐增大。增大第二端横截面的横截面积即增加第二端与被夹持物的接触面积，从而增加了夹持装置在夹持过程中的稳定性和可靠性。其中，第一夹持部10的第二端与第一夹持部10的第一端相对设置，第二夹持部20的第二端与第二夹持部20的第一端相对设置。在本实施例中，第一夹持部10具有朝向第二夹持部20运动的第一位置并与第二夹持部20形成夹持位置，第一夹持部10具有从夹持位置复位至第一夹持部10初始状态的第二位置以形成释放位置。当然，也可以将第二夹持部20设置成具有朝向第一夹持部10运动的第一位置并与第一夹持部10形成夹持位置，第二夹持部20具有从夹持位置复位至第二夹持部20初始状态的第二位置以形成释放位置。即本实施例中的夹持装置将第一夹持部10和第二夹持部20中的一个设置成可以朝向另一个运动的方式，这样同样可以实现夹持装置的夹持和释放的作用。当然，也可以将第一夹持部10和第二夹持部20设置成具有相向运动的第一位置以形成夹持位置，第一夹持部10和第二夹持部20具有从夹持位置复位至第一夹持部10和第二夹持部20初始状态的第二位置以形成释放位置。即将第一夹持部10和第二夹持部20都设置成可活动形式，能够增加第一夹持部10和第二夹持部20之间的开口范围，从而使得该夹持装置能够适用于被夹持物的被夹持面的不同厚度，从而增加了夹持装置的能活性和实用性。如图2和图4所示，第一夹持部10包括第一固定部11。第一固定部11朝向第二夹持部20凸出地设置于第一夹持部10的第二端上。这样设置能够增加夹持装置的固定作用，使得被夹持物不容易从夹持装置上滑落。其中，第一固定部11具有与物体的第一被夹持面相适配的第一夹持面，第一夹持面可以是平面也可以是弧形面110。即如果该夹持装置是用于对电饭煲或高压锅的内锅进行夹持的，应为电饭煲或高压锅的内锅内壁为弧形结构，所以将第一夹持面设置成与内锅内壁相适配的弧形面110，这样设置能够最大限度的增加第一夹持面与内锅的接触面积，增加了第一夹持面与内锅之间的摩擦力，从而增加了夹持装置的可靠性。优选地，为了进一步的增加第一夹持面与内锅之间的摩擦力，可以将第一夹持面设置成磨砂面，增加夹持装置内侧的摩擦力使其抓取物体更牢固、可靠。在本实施例中，为了增加第二夹持部20的摩擦力，将第二夹持部20设置成包括第二固定部21的夹持部。第二固定部21朝向第一固定部11凸出地设置于第二夹持部20上，第二固定部21具有与物体的第二被夹持面相适配的第二夹持面，第二夹持面可以是平面也可以是弧形面110。为了进一步的增加第二夹持面与内锅外壁之间的摩擦力，也可以将第一夹持面设置成磨砂面。进一步地，夹持装置还包括防滑部40。防滑部40设置于第一夹持部10和第二夹持部20的外表面上。当然，防滑部40也可以只设置在第一夹持部10和第二夹持部20之一上。设置防滑部40能够有效的防止夹持装置在使用过程中突然从使用者手中滑脱造成被夹持物体被摔坏的问题，进一步地增加了夹持装置的可靠性。优选地，防滑部40为凹陷地设置于第一夹持部10和第二夹持部20的外表面上的凹部41，凹部41为多个。这样设置能够使得使用者的手指能够通过凹部41扣住夹持装置，从而防止夹持装置和被夹持物同时从使用者的手中滑出。在本实施例中，可将凹部41的横截面的形状设置成圆形、方形或者是椭圆形。当然，也可以将凹部41设置成能够容纳使用者的手指的指 印。这样能够增加使用者的手指的舒适感。如图1和图3所述，多个凹部41阵列地即成排或成列地设置于第一夹持部10和第二夹持部20的外表面上。当然，凹部41也可以只设置在第一夹持部10和第二夹持部20之一的表面上。设置多个凹部41能够增加使用者更容易的拿住夹持装置进行作业，使得夹持装置不容易从使用者手中滑落，增加使用该夹持装置的安全可靠指数。本实用新型尤其是可以用来夹持高温的物体，例如刚煮好食物的电饭煲和高压锅的内锅，使用该夹持装置夹取内锅，能够有效的避免徒手去取而被烫伤的危险。该夹持装置均可以用于对开口为圆形的内锅进行夹持。该夹持装置可以根据相适配的产品进行同时出售，使得该产品使用时更贴近用户的实际需求，提高用户的体验效果，增加产品的品牌效应。除此之外，该夹持装置的材料可以使用满足食品级的PP材料，即使不小心掉到锅内，也不会影响食物的食用安全。以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
