一种厨房调理用具支架的制作方法

本实用新型涉及厨房用具支架，具体地说是一种厨房调理用具支架。

背景技术：

随着生活水平的提高，如今的厨房刀具丰富多样，有切菜刀、切肉刀、水果刀、面包刀、奶酪刀等，加上各种各样的铲子、汤勺等等，让人眼晕。东西一多，就需要有个架子，让人能轻而易举地找到，为此出现了主要用于放置刀具的刀架。由于刀具容易滋生细菌，所以要把刀架放在通风处，以使其保持干燥清洁。

目前常用的木质刀架，其在一实心架体上开多个斜向插刀孔，插刀孔的长度与刀体的长度匹配，架体占用的空间大，由于刀架的底部直接放在厨房台面上，其上的插刀孔几乎不通风，受潮后也不方便清洗，插刀孔内容易滋生细菌，且现有的架体只能放置刀具及磨刀棒。

技术实现要素：

本实用新型所要解决的技术问题是克服上述现有技术存在的缺陷，提供一种占用空间小、不易滋生细菌、清洗方便且可放置刀具、铲具等多种厨房调理用具的支架。

为此，本实用新型采用如下的技术方案：一种厨房调理用具支架，包括底板和竖向安装在底板上的架体，所述架体为一框架，其上部设有至少一个插刀孔和至少一个挂铲孔。

由于本实用新型的架体为一框架，占用空间小；插刀孔和挂铲孔都设在框架的上部，刀具和铲具等厨房调理用具在架体上处于悬空的状态，刀具的刀体和铲具的铲体大部分裸露，架体上不易滋生细菌，而且插刀孔和挂铲孔清洗方便。

作为对上述技术方案的进一步完善和补充，本实用新型采取以下技术措施：所述的架体为方形框架，其由上边、下边、左边和右边围成，上边的右端向外延伸形成一与其一体的延伸段，所述的插刀孔设在位于左边和右边之间的上边上，所述的挂铲孔设在延伸段上。充分利用框架上边处于悬空的特点，将插刀孔和挂铲孔都开在框架上边上。

所述的底板上设有一挡块，该挡块与架体之间形成用于竖向放置砧板的空间，使砧板的两表面均处于可通风的状态，避免现有砧板的一面因贴着墙壁而滋生细菌或发霉。

所述挡块的右端位于最左边挂铲孔的投影的中心线左侧，尽量避免挡块阻挡锅铲的取放。

所述挂铲孔的侧壁开有一通槽，该通槽方便锅铲的取放。

所述底板的底部设有支撑脚，避免底板直接与台面接触。

所述的插刀孔有多个且呈平行设置，充分利用架体上部的位置。

本实用新型具有以下有益效果：占用空间小；刀具的刀体和铲具的铲体大部分裸露，架体上不易滋生细菌，而且插刀孔和挂铲孔清洗方便；可放置刀具、铲具、砧板等多种厨房调理用具。

附图说明

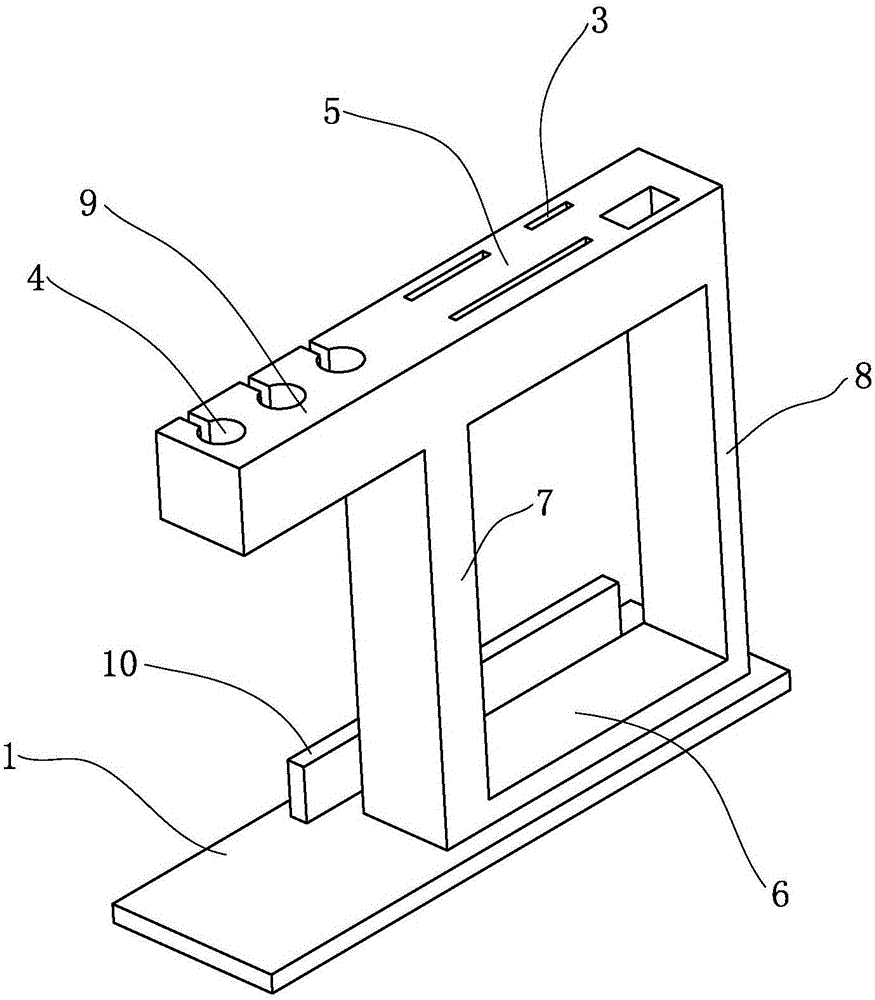

图1-2是本实用新型的立体图。

图3-4是本实用新型放置砧板后的立体图。

图5为图1的左侧视图。

图中，1-底板，2-架体，3-插刀孔，4-挂铲孔，5-上边，6-下边，7-左边，8-右边，9-延伸段，10-挡块，11-通槽，12-支撑脚，13-砧板。

具体实施方式

下面结合说明书附图和具体实施方式对本实用新型作进一步的说明。

如图1-5所示的厨房调理用具支架，架体2竖向安装在底板1上，架体2为方形框架，

其由上边5、下边6、左边7和右边8围成，上边5的右端向外延伸形成与其一体的延伸段9，多个插刀孔3开在位于左边7和右边8之间的上边上，多个挂铲孔4开在延伸段9上。

所述的底板1上装有挡块10，该挡块10与架体2之间形成用于竖向放置砧板13的空间。挡块10的右端位于最左边挂铲孔的投影的中心线左侧。挂铲孔4的侧壁开有通槽11。底板1的底部设有支撑脚12。

以上所述，仅是本实用新型的较佳实施例而已，并非对本实用新型的结构作任何形式上的限制。凡是依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均落入本实用新型的保护范围内。
