料理机的防溢探测系统及料理机的制作方法

本实用新型涉及电子控制领域，具体而言，涉及一种料理机的防溢探测系统及料理机。

背景技术：

随着豆浆文化的普及，豆浆机已经成了越来越多的家庭的必备工具。豆浆在熬煮的阶段，由于豆浆含有较高的蛋白质，熬煮到沸腾阶段时，会产生大量的泡沫，如果不能及时的判断，豆浆就会向上溢出。

在现有技术中，会在豆浆机机头位置增加一个检测防溢的探针，一端连接单片机，另一端悬空在豆浆机液面上空。当豆浆沸腾溢出时，泡沫向上碰到探针，单片机就会检测到，然后立刻关闭加热。然而，上述防溢的技术适合于电路板和电机都在豆浆机杯体的上方，现在我们设计的料理机，电路板和电机都在杯桶的下方，如果还是在杯桶的上盖增加一个防溢探针，连接探针和单片机的线就必须穿过杯桶，需要在底座和杯桶连接处、杯盖和杯桶的连接处都增加连接端子，不仅在设计上比较复杂，在使用过程中，当端子出现老化或断开时，单片机就不能很好的判断豆浆是否溢出。

针对现有技术中所采用的防溢装置应用在料理机中，会导致防溢检测结果不准确的问题，目前尚未提出有效的解决方案。

技术实现要素：

本实用新型实施例提供了一种料理机的防溢探测系统及料理机，以至少解决现有技术中所采用的防溢装置应用在料理机中，会导致防溢检测结果不准确的技术问题。

根据本实用新型实施例的一个方面，提供了一种料理机的防溢探测系统，包括：探针，设置在料理机上盖的下方，用于探测料理机杯桶内盛放物的溢出状态；设置于料理机上盖内的控制电路，与探针连接，并根据探针探测到的杯桶内盛放物的溢出状态生成相应的控制信号；设置于料理机上盖内的无线通讯装置，与控制电路连接，用于发送控制信号给料理机的主控电路板；主控电路板，设置在料理机的机座内，且与无线通讯装置具有通信关系，用于根据控制信号确定是否停止加热。

根据本实用新型实施例的另一方面，还提供了一种料理机，包括：本申请实施例中任意一项的料理机的防溢探测系统。

在本实用新型实施例中，通过设置在料理机上盖的下方的探针探测料理机杯桶内盛放物的溢出状态，并通过与上述探针连接的设置于料理机上盖内的控制电路，根据探针探测到的杯桶内盛放物的溢出状态生成相应的控制信号，然后，通过与控制电路连接的设置于料理机上盖内的无线通讯装置发送上述控制信号给料理机的主控电路板，最后，上述设置在料理机的机座内的主控电路板根据控制信号确定是否停止加热，其中上述主控电路板与上述无线通讯装置具有通信关系，来实现料理机的防溢功能，进而解决了现有技术中所采用的防溢装置应用在料理机中，会导致防溢检测结果不准确的技术问题，同时，由于无线通讯装置的设计越来越简单，体积也越来越小，使用无线通讯装置来解决料理机的探针和单片机之间的连接，大大简化了整机的设计，又增加了防溢探针的可靠性。

附图说明

此处所说明的附图用来提供对本实用新型的进一步理解，构成本申请的一部分，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

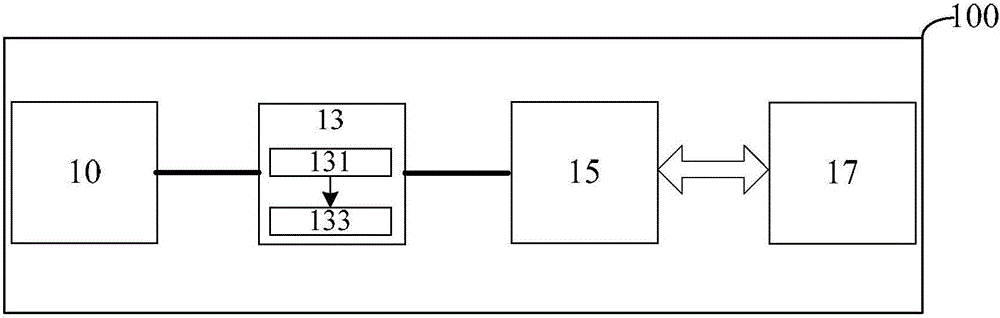

图1是根据本实用新型实施例的一种料理机的防溢探测系统的结构示意图；

图2是根据本实用新型实施例的一种可选的控制电路的示意图；

图3是根据本实用新型实施例的一种可选的探针检测电路的示意图；

图4是根据本实用新型实施例的一种可选的温度检测电路的示意图；

图5是根据本实用新型实施例的一种可选的料理机的防溢控制系统的电路示意图；

图6是根据本实用新型实施例的一种料理机的结构示意图。

其中，上述附图包括以下附图标记：

100、防溢探测系统；10、探针；13、控制电路；15、无线通讯装置；17、主控电路板；131、探针检测电路；133、主控制芯片；135、温度检测电路；201、温度传感器；202、无线模块电路板；203、电路板链接探针和温度传感器的线；204、防溢探针；205、金属材质的桶壁。

具体实施方式

为了使本技术领域的人员更好地理解本实用新型方案，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分的实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都应当属于本实用新型保护的范围。

需要说明的是，本实用新型的说明书和权利要求书及上述附图中的术语“第一”、“第二”等是用于区别类似的对象，而不必用于描述特定的顺序或先后次序。应该理解这样使用的数据在适当情况下可以互换，以便这里描述的本实用新型的实施例能够以除了在这里图示或描述的那些以外的顺序实施。此外，术语“包括”和“具有”以及他们的任何变形，意图在于覆盖不排他的包含，例如，包含了一系列步骤或单元的过程、方法、系统、产品或设备不必限于清楚地列出的那些步骤或单元，而是可包括没有清楚地列出的或对于这些过程、方法、产品或设备固有的其它步骤或单元。

这里需要说明的是，本实施例中的主控制芯片133可以是主控制芯片U2，无线通讯装置15可以是无线芯片U1，其中，主控制芯片U2可以包括第一信息采集管脚1、第二信息采集管脚2、第一信息传送管脚3以及第二信息传送管脚4；无线芯片U1可以包括第一信息通讯管脚5、第二信息通讯管脚6以及第一信息发送管脚7，同时，上述无线芯片U1仅以具有无线发射功能的无线发射芯片为例进行说明，主控制芯片U2仅以普通单片机为例进行说明，以上均以实现料理机的防溢探测系统为准，具体不做限定。

这里还需要说明的是，本实施例中的第一电容可以是C1，其中上述C1为0.01μf的滤波电容、第一电阻可以是R1，其中，上述R1为上拉电阻，以及第二电阻可以是R2，其中，上述R2为分压电阻，同时，本实施例中的第二电容可以是C2，其中，上述C2为0.01μf的滤波电容、第三电阻可以是R3，其中，上述R3为上拉电阻，第四电阻可以是R4，其中，上述R4为限流电阻以及热敏电阻可以是RT1，其中，上述RT1随着温度越高，电阻值越大。

根据本实用新型实施例，提供了一种料理机的防溢探测系统，如图1所示，该防溢探测系统100包括：探针10、控制电路13、无线通讯装置15和主控电路板17。

其中，探针10，设置在料理机上盖的下方，用于探测料理机杯桶内盛放物的溢出状态；设置于料理机上盖内的控制电路13，与探针10连接，并根据探针探测到的杯桶内盛放物的溢出状态生成相应的控制信号；设置于料理机上盖内的无线通讯装置15，与控制电路13连接，用于发送控制信号给料理机的主控电路板17；主控电路板17，设置在料理机的机座内，且与无线通讯装置15具有通信关系，用于根据控制信号确定是否停止加热。

在本实施例中，上述料理机可以是破壁料理机，该破壁料理机集合了榨汁机、豆浆机、冰激凌机、料理机、研磨机等产品功能，完全达到一机多用功能，可以瞬间击破食物细胞壁，释放植物生化素的机器。

为了方便说明，以料理机的杯桶内盛放豆浆，用于熬煮豆浆为例进行说明，该料理机的防溢探测系统可以包括探针10、与探针10连接的设置于料理机上盖内的控制电路13、与控制电路13连接的设置于料理机上盖内的无线通讯装置15以及与无线通讯装置15连接的设置在料理机的机座内的主控电路板17，在豆浆熬煮开始时，通过探针10采集到料理机杯桶内盛放物的溢出状态，例如，当盛放物豆浆溢出时，设置在料理机杯桶上部的探针10就会与豆浆相接触，接着，通过与探针10连接的控制电路13根据杯桶内盛放物的溢出状态生成控制信号，例如，此时豆浆向上溢出，控制电路13立即根据该溢出状态生成控制信号，然后，通过无线通讯装置发送控制信号给料理机的主控电路板17，主控电路板17通过与无线通讯装置的通信关系获得上述控制信号，并根据该控制信号确定是否停止加热。

上述方案可以实现通过与控制电路13连接的无线通讯装置15发送上述控制信号至主控电路板17的接收模块，主控电路板17根据接收到的控制信号来控制是否继续加热以实现防溢功能。

具体地，当豆浆向上溢出时，控制电路13立即根据该溢出状态生成控制信号来防止豆浆外溢，此时，与控制电路13连接的无线通讯装置15会立刻发送防溢的控制信号，主控电路板17通过与无线通讯装置15的通讯关系接收该控制信号，采取立即停止加热的防溢措施。

由上分析可知，设置在料理机的机座内的主控电路板17的接收模块可以是部署在料理机杯桶下方的电路板和/或电机的接收端子，比较现有豆浆机的防溢装置中电路板和电机都在豆浆机杯桶的上方，其可以通过在料理机的上盖的下方位置设置探针，在料理机上盖内设置控制电路、无线通讯装置，以及在料理机的机座内设置控制电路板的方式来实现防溢功能。需要说明的是，本实施例中所提供的破壁料理机的电路板和电机的设置并非在杯桶的上方，例如，电路板和电机都设置在杯桶的下方，若还是在杯桶的上部增加一个防溢探针，连接探针和电路板的单片机的线就必须穿过杯桶，需要在底座和杯桶连接处、杯盖和杯桶的连接处都增加连接端子，不仅在设计上比较复杂，在使用过程中，当端子出现老化，断开时，单片机就不能很好的判断豆浆是否溢出。由上述内容可知，通过采用本实施例所提供的料理机的防溢探测系统，避免了将现有技术中的防溢装置应用在料理机中，会导致防溢检测结果不准确的问题，同时，由于无线通讯装置的设计越来越简单，体积也越来越小，使用无线通讯装置来解决料理机的探针和单片机之间的连接，大大简化了整机的设计，又增加了防溢探针的可靠性。

这里还需要说明的是，在本实施例中，上述电路板和/或电机的安放位置可以设置在杯桶的侧壁等位置，以实现料理机的防溢探测为准，具体不做限定。

本实用新型提供的一种可选实施例中，结合图2所示，上述控制电路13可以包括:探针检测电路131和主控制芯片133。

其中，探针检测电路131，上述探针10接入该探针检测电路131，用于根据探针探测到的溢出状态生成电平信号，其中电平信号用于表征杯桶内盛放物的状态；主控制芯片133，与探针检测电路131连接，用于接收探针检测电路检测到的电平信号，并根据电平信号生成第一控制信号。

在本实施例中，在上述杯桶内盛放物的溢出状态对应的电平信号包括：高电平和低电平，即上述电平信号为高电平时，相应的杯桶内盛放物的溢出状态为盛放物未溢出，此时盛放物未与探针接触；上述电平信号为低电平时，相应的杯桶内盛放物的溢出状态为盛放物溢出，此时盛放物溢出与探针接触。

本实用新型提供的一种可选实施例中，结合图3所示，上述探针检测电路131的输入端可以与探针10连接，探针检测电路131的输出端与主控制芯片133的第一信息采集管脚1(该第一信息采集管脚1可以称为第一信息采集管脚PA1)连接，主控制芯片133的第一信息传送管脚3(该第一信息传送管脚3可以称为第一信息传送管脚PA3)与无线通讯装置15的第一信息通讯管脚5(该第一信息通讯管脚5可以称为第一信息通讯管脚PA5)连接。

可选地，在本实施例中，上述探针检测电路131包括:第一电容、第一电阻和第二电阻，其中，第一电阻的第一端和第二电阻的第一端都接入主控制芯片的第一信息采集管脚，第一电阻的第二端接直流电源，第一电容和第二电阻串联接地，第一电容的探针接入第二电阻和第一电容之间。

可选地，在本实施例中，上述第一电阻R1为上拉电阻，第二电阻R2为分压电阻，第一电容C1(0.01μf)为滤波电容。

如图2和图3所示，在豆浆熬煮阶段，当豆浆没有接触到防溢探针10时，该探针此时处于悬空状态，即附图3中的A点为悬空状态，由于附图3中的第一电阻R1为上拉电阻则附图2中的主控制芯片133(例如可以是图3中所示的单片机U2)的第一信息采集管脚PA1检测到的电平信号为高电平，接着，主控制芯片133根据该高电平信号生成第一控制信号(此时第一控制信号为持续加热信号)。当豆浆继续熬煮，豆浆向上溢出，当豆浆向上溢出接触到防溢探针10时，由于料理机的杯桶内壁连接大地，即豆浆为低电平，此时附图3中的主控制芯片133的第一信息采集管脚PA1检测到的电平信号为低电平，接着，主控制芯片133根据该低电平信号生成第一控制信号(此时第一控制信号为停止加热信号)，然后，主控制芯片133通过与其连接的无线通讯装置15(例如可以是如图3中所示的单片机U1)将上述第一控制信号(例如高电平时为持续加热信号，低电平时为停止加热信号)发送至设置在料理机的机座内的主控电路板17，由主控电路板17根据第一控制信号确定是否停止加热，实现防溢功能。

可选地，在本实施例中，上述料理机的防溢探测系统还包括:

温度检测电路135，与主控制芯片133连接，用于根据检测到的料理机上盖的温度生成电压信号。

主控制芯片133，还用于根据电压信号生成第二控制信号。

可选地，在本实施例中，上述温度检测电路135的输出端与主控制芯片133的第二信息采集管脚2(该第二信息采集管脚2可以称为第二信息采集管脚PA2)连接，主控制芯片133的第二信息传送管脚4(该第二信息传送管脚4可以称为第二信息传送管脚PA4)与无线通讯装置15的第二信息通讯管脚6(该第二信息通讯管脚6可以称为第二信息通讯管脚PA6)连接。

可选地，在本实施例中，温度检测电路包括：第二电容、第三电阻、第四电阻和热敏电阻，其中，第二电容的第一端和第三电阻的第一端以及热敏电阻的第一端都经过第四电阻接入主控制芯片的第二信息采集管脚，第二电容的第二端和热敏电阻的第二端都接地，第三电阻的第二端接直流电源。

可选地，在本实施例中，上述第三电阻为上拉电阻R3，第四电阻R4为限流电阻，第二电容C2(0.01μf)为滤波电容。

结合图4、图5所示，这里需要说明的是，在上述电平信号为低电平且达到预设时间时，通过温度检测电路135检测料理机上盖的温度生成电压信号，例如在豆浆熬煮阶段，豆浆产生大量的泡沫，并向上溢出，当防溢探针10接触到豆浆泡沫时，附图3中的A点为探针与豆浆相接触状态，此时附图5中的主控制芯片133(例如如图5中所示的单片机U2)的第一信息采集管脚PA1检测到的电平信号为低电平，接着，单片机U2通过无线通讯装置15(例如如图5中所示的单片机U1)的发送端发送第一控制信号(停止加热信号)至远离杯桶上部的接收端主控电路板17，由主控电路板17根据第一控制信号控制料理机停止加热，在2秒后再采集防溢是否触发，若防溢探针10即附图5中的A点为检测为高电平，则由主控电路板17控制料理机继续加热，若防溢探针10即附图5中的A点为检测为低电平，则判断为误防溢。现有技术中，当防溢发生后，豆浆泡沫回落，但是会出现防溢探针挂壁的情况，此时防溢探针则一直判定为豆浆溢出，由此可知，本实施例中，在检测到的电平信号为低电平且达到预设时间时，通过温度检测电路检测料理机上盖的温度，如果上盖的温度低于90度，且此时检测到防溢，则说明防溢检测装置出现了误判，此时主控制芯片133(例如如图5中所示的单片机U2)的第二信息采集管脚PA2检测到的上述温度对应的电压信号生成第二控制信号(持续加热信号)，进而解决了普通防溢检测容易误判的问题。

可选地，在本实施例中，主控电路板17包括与无线通讯装置15通信的无线接收端。

可选地，在本实施例中，通过纽扣电池BT1给料理机的控制电路13供电。

通过本实施例中的上述方案，实现料理机的防溢功能。

根据本实用新型实施例，提供了一种料理机实施例，包括上述实施例1中的任意一种料理机的防溢探测系统。

图6是根据本实用新型实施例的一种料理机的结构示意图，如图6所示，该料理机至少包括：温度传感器201；无线模块电路板202；电路板链接探针和温度传感器的线203；防溢探针204；金属材质的桶壁205。其中，上述无线模块电路板对应于实施例1中的无线通讯装置15，防溢探针204对应于实施例1中的探针10，金属材质的桶壁连接电源的地线。

在本实施例中，上述料理机可以是破壁料理机，该破壁料理机集合了榨汁机、豆浆机、冰激凌机、料理机、研磨机等产品功能，完全达到一机多用功能，可以瞬间击破食物细胞壁，释放植物生化素的机器。在本实施例中，在豆浆在熬煮阶段，当豆浆没有接触到图6的防溢探针204时，即防溢探针204为悬空，即附图3中的A点为悬空状态，附图3中的第一电阻R1为上拉电阻，则附图3中单片机U2的PA1脚检测到的电压为高电平。当豆浆继续熬煮，豆浆向上溢出，当豆浆向上碰到防溢探针时，由于附图6中的金属材质的桶壁205内壁连接大地，即豆浆为低电平。即附图3中的A点为低电平，则附图3中单片机U2的PA1检测为低电平。在豆浆熬煮阶段，豆浆产生大量的泡沫，并向上溢出，防溢探针触碰到豆浆泡沫，附图3中的A点的电压通过豆浆连接电源地，变为低电平，然后芯片U2通过无线芯片U1的B端发送给底部的接受端，主控电路板17立刻停止加热，在2秒后再采集防溢是否触发，若防溢探针A检测为高电平，则继续加热，如果是低电平，则判断为误防溢。附图5中单片机U2的PA2还可以通过温度检测电路采集料理机上部的温度，附图6中的温度传感器201的位置如图中所示，附图5中RT1为热敏电阻，阻值会随着温度变化而变化，U2检测到料理机上盖C点的电压，同时通过无线芯片U1发送给底部的接收端。例如，本实施例中，在检测到的电平信号为低电平且达到预设时间时，通过温度检测电路检测料理机上部的温度，如果上盖的温度低于90度，且此时检测到防溢，则说明防溢检测装置出现了误判，此时单片机U2的第二信息采集管脚PA2检测到的上述温度对应的电压信号生成第二控制信号(持续加热信号)，进而解决了普通防溢检测容易误判的问题。

通过本实施例中的上述方案，实现料理机的防溢功能。

上述本实用新型实施例序号仅仅为了描述，不代表实施例的优劣。

在本实用新型的上述实施例中，对各个实施例的描述都各有侧重，某个实施例中没有详述的部分，可以参见其他实施例的相关描述。

在本申请所提供的几个实施例中，应该理解到，所揭露的技术内容，可通过其它的方式实现。其中，以上所描述的装置实施例仅仅是示意性的，例如所述单元的划分，可以为一种逻辑功能划分，实际实现时可以有另外的划分方式，例如多个单元或组件可以结合或者可以集成到另一个系统，或一些特征可以忽略，或不执行。另一点，所显示或讨论的相互之间的耦合或直接耦合或通信连接可以是通过一些接口，单元或模块的间接耦合或通信连接，可以是电性或其它的形式。

所述作为分离部件说明的单元可以是或者也可以不是物理上分开的，作为单元显示的部件可以是或者也可以不是物理单元，即可以位于一个地方，或者也可以分布到多个单元上。可以根据实际的需要选择其中的部分或者全部单元来实现本实施例方案的目的。

另外，在本实用新型各个实施例中的各功能单元可以集成在一个处理单元中，也可以是各个单元单独物理存在，也可以两个或两个以上单元集成在一个单元中。上述集成的单元既可以采用硬件的形式实现，也可以采用软件功能单元的形式实现。

所述集成的单元如果以软件功能单元的形式实现并作为独立的产品销售或使用时，可以存储在一个计算机可读取存储介质中。基于这样的理解，本实用新型的技术方案本质上或者说对现有技术做出贡献的部分或者该技术方案的全部或部分可以以软件产品的形式体现出来，该计算机软件产品存储在一个存储介质中，包括若干指令用以使得一台计算机设备(可为个人计算机、服务器或者网络设备等)执行本实用新型各个实施例所述方法的全部或部分步骤。而前述的存储介质包括：U盘、只读存储器(ROM，Read-Only Memory)、随机存取存储器(RAM，Random Access Memory)、移动硬盘、磁碟或者光盘等各种可以存储程序代码的介质。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
