本实用新型涉及小家电类蔬菜水果处理产品,尤其涉及高速破壁料理机的杯结构。
背景技术:
市场上有很多加工处理蔬菜水果的产品,如榨汁机、食物处理机、料理机等厨房加工类小家电产品;这些小家电产品因为加工的方式方法的差异被取了不同的名字,但它们的本质都是针对蔬菜水果等食材进行加工处理;高速破壁料理机是其中的一种,高速破壁料理机的高转速和强扭力产生的超强旋转切削力对食物的精细起到了积极的作用;但是,作用力强与反作用力亦强,其反作用力造成了杯底塑胶圆孔周围塑胶材料的放射裂纹和液体渗漏的现象。
这种杯底塑胶圆孔周围的放射裂纹和液体的渗漏问题对高速破壁料理机的工作效率及其工作寿命产生了不好的影响,这些问题对用户的心理层面同样也会产生了负面影响。
技术实现要素:
本实用新型针对上述裂纹和渗漏问题,提供了如下技术解决方案:
本实用新型高速破壁料理机的杯结构:包括主机,包括匹配摆放在主机上面的高速搅拌杯;主机的顶部有马达扭力输出花键,主机的正面是操作面板,操作面板可以操作控制马达扭力输出花键的旋转动力;高速搅拌杯上面是杯盖,中间是杯体,杯体下面有杯底塑胶圆孔,杯底塑胶圆孔配置安装有刀体总成;刀体总成的刀组件对应马达扭力输出花键并能够匹配接受其输出的旋转动力,刀体总成的刀组件对杯体中食物有高速旋转切削作用,刀体总成通过自身的螺纹结构上下旋紧把自身固定在高速搅拌杯的杯底塑胶圆孔中。
作为优选,所述辅助金属平板是刀体总成中的一个功能配件,辅助金属平板的腰形孔能够限制刀组件在杯底塑胶圆孔中的自由旋转,辅助金属平板四边的四个爪形边与杯底四边的加强筋挂扣;辅助金属平板可以将杯底塑胶圆孔周围塑胶被冲击产生的疲劳强度转移分散到杯底四边的加强筋,辅助金属平板的使用可以帮助减少杯底塑胶圆孔周围局部的塑胶被冲击产生的疲劳强度的堆积,可以帮助减少杯底塑胶圆孔周围的塑胶产生裂纹的机率。
作为优选,所述刀体总成的密封圈和减震圈环绕在杯底塑胶圆孔周围,密封圈在上、减震圈在下,刀体总成通过自身的螺纹结构上下旋紧将杯底塑胶圆孔夹在密封圈和减震圈之间,它们的上下旋紧挤压不会对夹在中间的杯底塑胶圆孔周围的塑胶材料产生剪切力。
作为优选,所述刀体总成修改了其密封圈的截面形状和接触面积,加强了密封效果,降低了杯底塑胶圆孔渗漏的机率。
本实用新型的有益效果是:
一,辅助金属平板是刀体总成中的一个功能配件,辅助金属平板的腰形孔限制了刀组件在其孔中的自由旋转,辅助金属平板四边的四个爪形边与杯底四边的加强筋挂扣;辅助金属平板可以将杯底塑胶圆孔周围塑胶被冲击产生的疲劳强度转移分散到杯底四边的加强筋,可以减少杯底塑胶圆孔周围的塑胶产生裂纹的机率;二,刀体总成的密封圈和减震圈的外圆直径相等,它们的上下对应挤压不会对夹在中间的杯底塑胶圆孔周围的塑胶材料产生剪切力;三,刀体总成修改了密封圈的截面形状和接触面积,加强了密封效果,降低了产生渗漏的机率。
附图说明
下面附图是本实用新型的原理示意图。
图1是整机的外形视图。

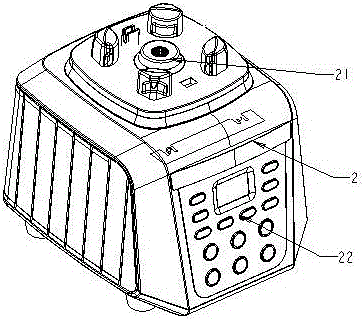

图2是主机的外形视图。
图3是高速搅拌杯剖视图。
图4是刀体总成视图。
附图中:1.整机,2.主机,21.马达扭力输出花键,22.操作面板,3.高速搅拌杯,31.杯盖,32.杯体,321.加强筋,33.杯底塑胶圆孔,34.刀体总成,341.刀组件,342.密封圈,343.减震圈,344.辅助金属平板,3441.爪形边,345.配重螺母。
具体实施方式
本实用新型的实施方式是,整机1分上下两部分,下面是主机2,上面是高速搅拌杯3;主机2的顶部有马达扭力输出花键21,主机2的正面是操作面板22,操作面板22可以操作控制马达扭力输出花键21输出的旋转动力;高速搅拌杯3的上部是杯盖31,中间是杯体32,杯体的底部有杯底塑胶圆孔33,杯底塑胶圆孔33中配置安装有刀体总成34;刀组件341的外螺纹和配重螺母345的内螺纹结合,能上下旋紧将刀体总成34整体固定在高速搅拌杯的杯底塑胶圆孔33中;刀体总成34的刀组件341可以匹配马达扭力输出花键21并接受其输出的旋转动力,刀组件341在杯体32中高速旋转时对杯体32中的食物有切削粉碎作用。
其中,辅助金属平板344是刀体总成34中的一个功能配件,辅助金属平板344的腰形孔能限制刀组件341在其孔中的自由旋转,辅助金属平板344四边的四个爪形边3441与杯底四边的加强筋321具有挂扣关系,它的配置可以减少杯底塑胶圆孔33周围塑胶材料疲劳强度的堆积,可以减少杯底塑胶圆孔33周围因为塑胶材料疲劳强度的堆积而产生裂纹。
其中,所述刀体总成34的密封圈342和减震圈343环绕在杯底塑胶圆孔33周围,密封圈342在上、减震圈343在下,它们中心轴对称;刀体总成34通过自身的螺纹结构上下旋紧将杯底塑胶圆孔33夹在密封圈342和减震圈343之间,密封圈342和减震圈343的外圆直径相等,密封圈342和减震圈343的上下对应挤压不会对夹在中间的杯底塑胶圆孔33周围的塑胶材料产生剪切力。
其中,所述刀体总成34修改了其密封圈342的截面形状,加大了其密封圈342与杯体32底面的接触面积,加强了密封效果,降低了杯底塑胶圆孔33周边渗漏的机率。
