一种防溢的料理机杯盖的制作方法

本实用新型涉及一种料理机，尤其是一种料理机的杯盖。

背景技术：

目前现有技术，一种料理机杯盖，包括杯盖本体，杯盖本体包括下开口的体部、接口部和体部与接口部相交处的圆环形盖部，体部的顶板的中心孔上有二个在一条直径线上的轴向导向孔，中心孔处的顶板的下表面上有二个弧形的下端面有升角的扣位；使用时，体部的中心孔设置有顶盖，顶盖的与中心孔扣合，顶盖上的扣钩和扣位旋合。存在问题是：中心孔上在杯体内有压力时，会溢出液体。

技术实现要素：

本实用新型的目的是：提供一种防溢的料理机杯盖，它可以有效地防止液体溢出，保持杯体外部干净。

本实用新型是这样实现的：一种防溢的料理机杯盖，包括杯盖本体，杯盖本体包括下开口的体部、接口部和体部与接口部相交处的圆环形盖部，体部的顶板的中心孔上有二个在一条直径线上的轴向导向孔，中心孔处的顶板的下表面上有二个弧形的下端面有升角的扣位；其特殊之处在于：还包括防溢罩，

所述防溢罩的上端与体部的顶板固定连接，防溢罩环绕扣位。

所述的一种防溢的料理机杯盖，其特殊之处在于：所述防溢罩和所述杯盖本体一体成型制成。

所述的一种防溢的料理机杯盖，其特殊之处在于：所述防溢罩的内腔表面与扣位的径向外侧表面贴合。

所述的一种防溢的料理机杯盖，其特殊之处在于：所述杯盖本体的圆环形盖部设置有操作柄和杯嘴盖，

操作柄和杯嘴盖在一条直径线上。

本实用新型一种防溢的料理机杯盖，由于采用这样的结构，防溢盖对杯盖本体的压力进行分流，降低顶盖与体部的顶板压力，防止液体溢出。

附图说明

图1是本实用新型的俯视图。

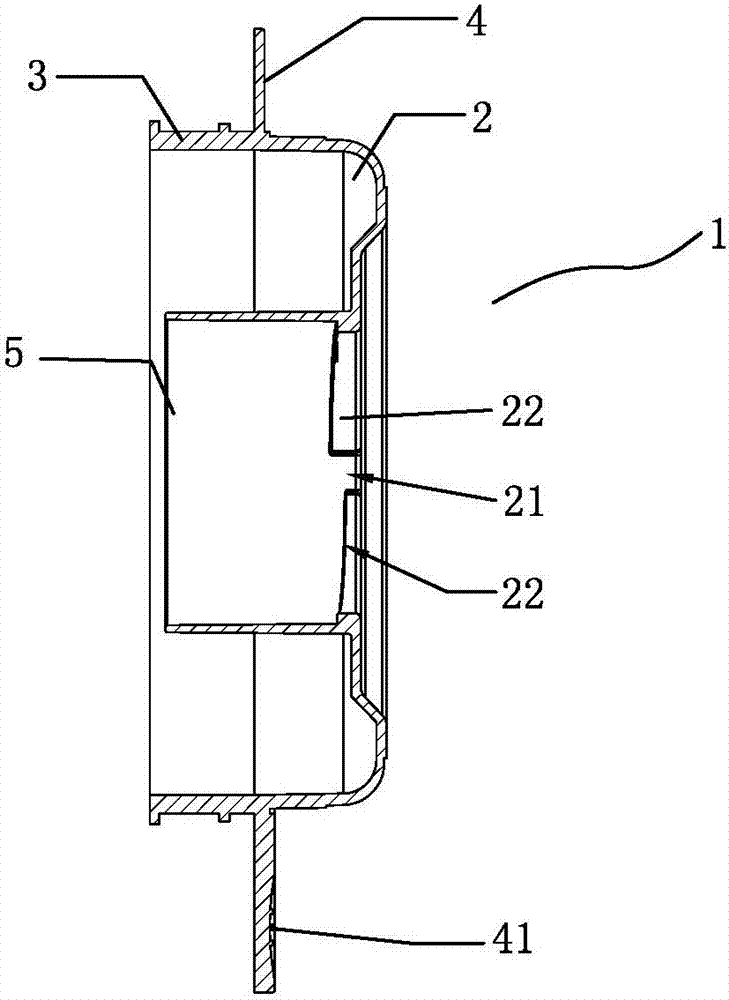

图2是图1的A—A视图。

图3是图1的B—B视图。

图4是本实用新型使用状态的立体剖视图。

具体实施方式

下面结合附图对本实用新型作进一步描述。

如图1所示，一种防溢的料理机杯盖，包括杯盖本体1，杯盖本体1包括下开口的体部2、接口部3和体部与接口部相交处的圆环形盖部4，体部2的顶板的中心孔上有二个在一条直径线上的轴向导向孔21，中心孔处的顶板的下表面上有二个弧形的下端面有升角的扣位22。

还包括防溢罩5，

所述防溢罩5的上端与体部2的顶板固定连接，防溢罩5环绕扣位22；防溢罩5和所述杯盖本体1一体成型制成。

所述防溢罩5的内腔表面与扣位22的径向外侧表面贴合。

所述杯盖本体1的圆环形盖部4上设置有操作柄41和杯嘴盖42，

操作柄41和杯嘴盖42在一条直径线上。图3中，6是杯体的标识号。

如图4所示，使用时，杯盖本体1的接口部2插入杯体6内，圆环形盖部与杯体6的上端配合止位，杯嘴盖42与杯体6的嘴部扣合，操作柄41和杯体6的把手相邻；

以上所述的仅是本实用新型的优先实施方式。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型原理的情况下，还可以作出若干改进和变型，这也视为本实用新型的保护范围。
