豆浆机的机头组件及具有其的豆浆机的制作方法

本实用新型涉及家用电器技术领域，特别是涉及一种豆浆机的机头组件及具有其的豆浆机。

背景技术：

相关技术的豆浆机中，基于豆浆机的工作本质，豆子与刀具碰撞会不可避免地产生一系列的噪声问题。从消声、隔声方面进行降噪研究，虽然可以取得一定地降噪成果，然而，噪声水平仍然较高，不能够很好地满足用户地需求。

技术实现要素：

本实用新型旨在至少在一定程度上解决相关技术中的技术问题之一。为此，本实用新型的一个目的在于提出一种豆浆机的机头组件，所述机头组件可在研磨物料之前对物料进行挤压，噪声降低。

本实用新型的另一个目的在于提出一种豆浆机，所述豆浆机上设有上述机头组件。

根据本实用新型第一方面实施例的豆浆机的机头组件，包括：机头主体，所述机头主体上设有进料通道；研磨组件，所述研磨组件设在所述机头主体上，所述研磨组件包括研磨电机和与所述研磨电机相连的研磨刀片；预压组件，所述预压组件设在所述机头主体上并与所述进料通道对应，所述预压组件至少一部分伸入所述进料通道内以挤压物料；离合器，所述离合器连接在所述研磨电机和所述预压组件之间，用于控制所述预压组件连接或断开所述研磨电机；控制器，所述控制器与所述离合器相连，用于控制所述离合器在连接所述预压组件和所述研磨电机的状态和断开所述预压组件和所述研磨电机的状态之间转换。

根据本实用新型实施例的豆浆机的机头组件，通过离合器控制预压组件连接研磨电机时，预压组件可对物料进行挤压，通过离合器控制预压组件断开研磨电机时，研磨刀片可对挤压后的物料进一步研磨，由此，先对物料进行挤压再进一步研磨，噪声降低。

另外，根据本实用新型上述实施例的豆浆机的机头组件还具有如下附加的技术特征：

根据本实用新型的一些实施例，所述预压组件包括：第一齿轮和第二齿轮，所述第一齿轮和所述第二齿轮分别可旋转地安装在所述机头主体上并位于所述进料通道相对的两侧，所述第一齿轮和所述第二齿轮相互啮合，用于挤压和朝进料方向输送物料。

进一步地，所述第一齿轮和所述第二齿轮之间的齿侧间隙在0.5毫米到4毫米的范围内；或所述第一齿轮和所述第二齿轮的间距可调。

根据本实用新型的一些实施例，所述机头组件还包括减速器，所述减速器连接在所述离合器和所述预压组件之间。

根据本实用新型的一些实施例，所述研磨电机为转轴沿上下方向延伸的双轴电机，所述研磨电机的转轴的上端连接所述预压组件且所述研磨电机的转轴的下端连接所述研磨刀片。

根据本实用新型的一些实施例，所述预压组件与所述进料通道的入口间隔开预定距离以限定出储料空间。

根据本实用新型的一些实施例，所述进料通道沿上下方向延伸。

进一步地，所述进料通道的入口呈从上到下尺寸逐渐减小的喇叭口状。

根据本实用新型的一些实施例，所述离合器为电磁离合器。

根据本实用新型第二方面实施例的豆浆机，包括：杯体组件，所述杯体组件上端敞开；机头组件，所述机头组件可打开地盖在所述杯体组件上面以限定出研磨腔，所述机头组件为上述所述的豆浆机的机头组件，所述进料通道连通所述研磨腔。

本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

附图说明

本实用新型的上述和/或附加的方面和优点从结合下面附图对实施例的描述中将变得明显和容易理解，其中：

图1是根据本实用新型实施例的豆浆机的透视图；

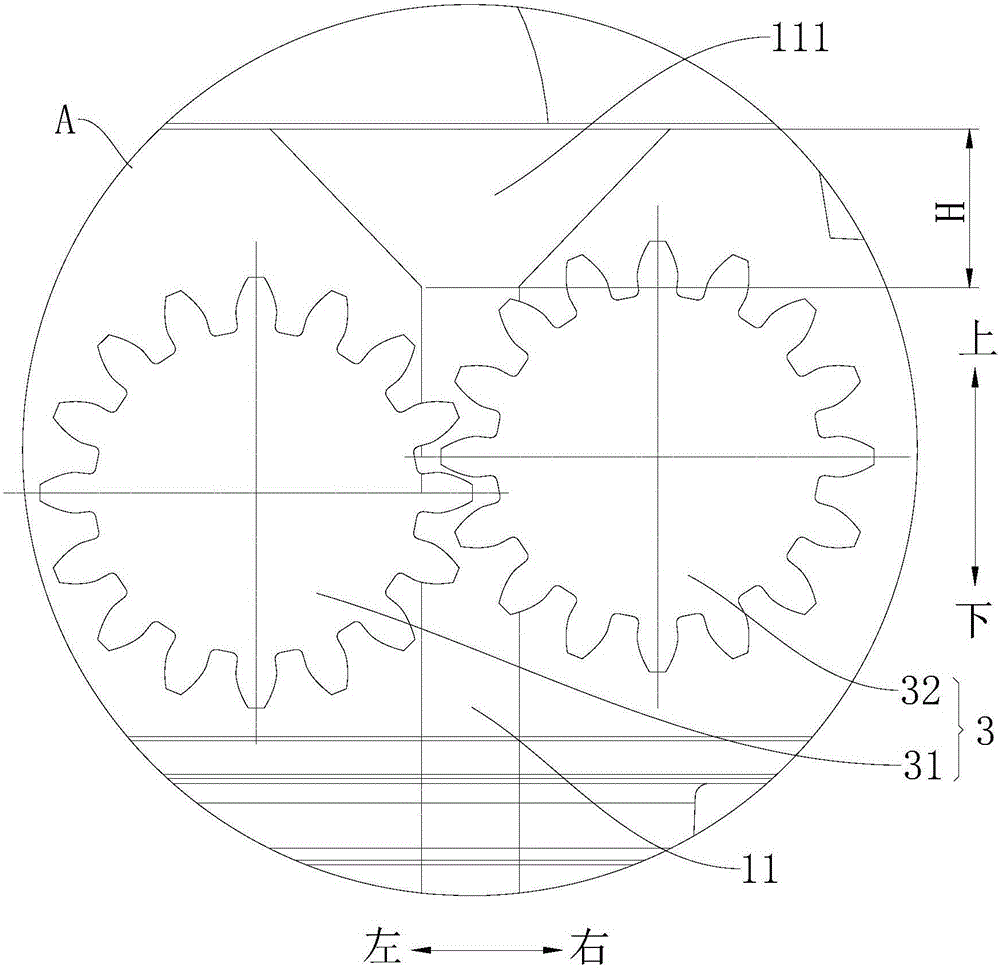

图2是图1中圈A处的局部放大图；

图3是根据本实用新型实施例的豆浆机的机头组件的示意图。

附图标记：

豆浆机的机头组件100，

机头主体1，进料通道11，入口111，

研磨组件2，研磨电机21，转轴211，研磨刀片22，

预压组件3，第一齿轮31，第二齿轮32，

离合器4，减速器5，

豆浆机200，杯体组件201，研磨腔202。

具体实施方式

下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本实用新型，而不能理解为对本实用新型的限制。

下面结合图1至图3详细描述根据本实用新型实施例的豆浆机的机头组件100。

参照图1至图3，根据本实用新型第一方面实施例的豆浆机的机头组件100，包括：机头主体1、研磨组件2、预压组件3、离合器4以及控制器(图中未示出)。

具体而言，如图1至图3所示，机头主体1上设有进料通道11，研磨组件2设在机头主体1上，研磨组件2包括研磨电机21和研磨刀片22，研磨刀片22与研磨电机21相连。预压组件3设在机头主体1上，预压组件3与进料通道11对应，预压组件3至少一部分伸入进料通道11内以挤压物料，离合器4连接在研磨电机21和预压组件3之间，离合器4用于控制预压组件3连接或断开研磨电机21。所述控制器与离合器4相连，所述控制器用于控制离合器4在连接预压组件3和研磨电机21的状态和断开预压组件3和研磨电机21的状态之间转换。由此，预压组件3连接研磨电机21时，预压组件3可对物料进行挤压，预压组件3断开研磨电机21时，研磨刀片22可对挤压后的物料进一步研磨，先对物料进行挤压再进一步研磨，降低噪声。

这里，需要说明的是，通过预压组件3对物料进行挤压优选将物料挤扁，不需要挤碎，由此，使得压扁的后的豆子能够在研磨组件2的作用下进一步得以研磨，从而能够保证豆浆的口感。

另外，还可以在挤压物料之前将物料浸泡一段时间，使得挤扁物料的操作易于实现。

根据本实用新型实施例的豆浆机的机头组件100，通过离合器4控制预压组件3连接研磨电机21时，预压组件3可对物料进行挤压，通过离合器4控制预压组件3断开研磨电机21时，研磨刀片22可对挤压后的物料进一步研磨，由此，先对物料进行挤压再进一步研磨，这样能够有效降低噪声。

根据本实用新型的一些实施例，参照图2和图3，预压组件3包括：第一齿轮31和第二齿轮32，第一齿轮31和第二齿轮32分别可旋转地安装在机头主体1上，第一齿轮31和第二齿轮32分别位于进料通道11相对的两侧，第一齿轮31和第二齿轮32相互啮合，第一齿轮31和第二齿轮32用于挤压物料和朝进料方向输送物料。由此，通过预压组件3能够实现对物料的挤压，使得挤压后的物料在研磨刀片22的作用下进一步研磨，相较于直接研磨物料而言，噪声降低。

例如，在图2的示例中，第一齿轮31和第二齿轮32分别位于进料通道11的左侧和右侧。这样使得挤压物料的过程易于实现。

当然，在本实用新型的其他实施例中，预压组件3也可以为其他的结构例如圆轮等，通过例如第一圆轮和第二圆轮的挤压作用也能够实现对物料的挤压。预压组件3的具体结构形式可以根据实际需要适应性选择。下面以预压组件3包括第一齿轮31和第二齿轮32为例进行描述，但这并不能理解为对本实用新型保护范围的限制。

进一步地，参照图3并结合图2，第一齿轮31和第二齿轮32之间的齿侧间隙在0.5毫米到4毫米的范围内。由此，通过第一齿轮31和第二齿轮32的相互啮合能够更好地实现对豆子挤压，以方便将豆子等待研磨的物料压扁，另外，将第一齿轮31和第二齿轮32设置成具有一定的齿侧间隙，可以方便对物料的挤压，提高效率。

在对挤压后的物料进行研磨时，挤扁的物料撞击研磨腔壁的声音会大大地减小，从而降低噪音。

进一步地，可以设置成第一齿轮31和第二齿轮32的间距可调，通过调节第一齿轮31和第二齿轮32的间距，从而实现调节第一齿轮31和第二齿轮32的齿侧间隙的目的，以方便对不同的物料进行挤压。

第一齿轮31和第二齿轮32之间的齿侧间隙可为在0.5毫米、0.9毫米、1.2毫米、1.5毫米、1.9毫米、2.25毫米、2.9毫米、3.4毫米或4毫米等。第一齿轮31和第二齿轮32的间距可根据实际需要适应性调整。

另外，预压组件3还可以为其它形式，例如压板式。

根据本实用新型的一些实施例，如图3所示，机头组件100还包括减速器5，减速器5连接在离合器4和预压组件3之间。由此，通过减速器5能够更好地实现对预压组件3动作的控制，从而更好地实现对物料的挤压。

其中，离合器4与第一齿轮31通过减速器5连接。通过减速器5能够实现对第一齿轮31转速的调整，从而能够进一步控制第一齿轮31和第二齿轮32相互啮合的速度，进而实现对物料挤压速度的调节。

根据本实用新型的一些实施例，参照图3，研磨电机21为转轴211沿上下方向(例如，图3中所示的上下方向)延伸的双轴电机，研磨电机21的转轴211的上端连接预压组件3，且研磨电机21的转轴211的下端连接研磨刀片22。由此，易于通过离合器4控制预压组件3连接或断开研磨电机21，当预压组件3连接研磨电机21时可对物料进行挤压，当预压组件3断开研磨电机21时研磨刀片22可对挤压后的物料进行进一步研磨，这样能够有效降低噪声。

根据本实用新型的一些实施例，结合图2，预压组件3与进料通道11的入口111间隔开预定距离(参照图2中的距离H)以限定出储料空间。由此，通过储料空间可对物料进行一定的存储，使得对物料的挤压操作能够连续进行，另外还可减少用户添加物料的次数，从而减少制浆过程中人工的干预。

其中，通过进料通道11的进料口111加入豆子等物料，离合器4控制预压组件3连接研磨电机21时，通过减速器5带动第一齿轮31旋转，第一齿轮31和第二齿轮32相互啮合从而对物料进行挤压。当物料挤压结束后，离合器4控制预压组件3断开研磨电机21，研磨刀片22对挤压后的物料进一步研磨。

进一步地，豆浆机的机头组件100还包括：预压控制器(图中未示出)，所述预压控制器用于控制预压组件3在隔断进料通道11的状态和沿进料方向输送并挤压物料的状态之间转换，所述预压控制器与预压组件3相连。由此，能够实现预约功能，从而更好地满足用户的需求。

具体而言，将豆子等物料放置于进料口121，到预约时间点，离合器4控制控制预压组件3连接研磨电机21，利用第一齿轮31和第二齿轮32的相互啮合挤压物料例如豆子等。离合器4控制预压组件3断开研磨电机21，研磨刀片22对挤压后的物料进一步研磨。由此，可在保证豆子储存卫生安全的同时，有效实现预约豆浆的功能。

根据本实用新型的一些实施例，结合图3，进料通道11沿上下方向(例如，图3中所示的上下方向)延伸。由此，易于将挤压后的物料进一步输送。

进一步地，参照图3并结合图2，进料通道11的入口111呈从上到下尺寸逐渐减小的喇叭口状。由此，不仅有利于物料的存储，还便于物料向预压组件3聚集，这样能够加快豆浆的制备过程，更好地满足消费者的需求。

根据本实用新型的一些具体实施例，离合器4为电磁离合器。其中，电磁离合器靠线圈的通断电来控制离合器4的接合与分离。由此，使得预压组件3与研磨电机21的连接或断开易于实现。

当然，在本实用新型的其他实施例中，也可以通过设置例如挤压电机等方式控制预压组件3的动作。

参照图1，根据本实用新型第二方面实施例的豆浆机200，包括：杯体组件201和机头组件，杯体组件201上端(例如，图1中杯体组件201的上端)敞开，机头组件可打开地盖在杯体组件201上面以限定出研磨腔202，机头组件为上述的豆浆机的机头组件100，进料通道11连通研磨腔202。由此，挤压后的物料可经由进料通道11输送至研磨腔202内进一步研磨，使得豆浆机200在制浆过程中的噪声降低。

下面结合图1至图3详细描述根据本实用新型实施例的豆浆机200的工作过程。

本实用新型提供一种豆浆机200，豆浆机200在制浆过程中的噪声降低。

具体而言，在机头组件100上设置进料通道11，将物料例如豆子等放置于进料通道11的进料口111处，利用第一齿轮31和第二齿轮32(包括齿轮、圆轮等结构)对豆子等原料进行挤压，控制离合器4例如电磁离合器通电，使预压组件3连接研磨电机21，将豆子等坚硬原料进行压扁(不需要压碎)，进入研磨腔202内，控制离合器4例如电磁离合器断电，使预压组件3断开研磨电机21，利用研磨刀片22对豆子进一步进行研磨。压扁的豆子可有效降低研磨刀片22前几次打豆噪声。

豆浆机200还可实现预约功能。具体地，将豆子放置于进料通道11的进料口111，到预约时间点，控制离合器4例如电磁离合器通电，使预压组件3连接研磨电机21，利用第一齿轮31和第二齿轮32挤压豆子，并将豆子引入研磨腔202内进一步进行研磨，根据本实用新型实施例的豆浆机200在保证豆子储存卫生安全的同时，可有效实现预约豆浆功能。至此完成根据本实用新型实施例的豆浆机200的工作过程。

根据本实用新型实施例的豆浆机200，通过预压组件3先对物料进行挤压，使得挤压后的物料经由进料通道11输送至研磨腔202内，挤压后的物料在研磨组件2的作用下进一步得到研磨。由此，豆浆机200在制备豆浆的过程中，先对物料进行挤压再进一步研磨，噪声降低。
