搅拌机的制作方法

本实用新型涉及一种日用小家电，具体涉及一种搅拌机，可用于搅拌或切碎食材、磨制豆浆或蔬菜果汁等。

背景技术：

食品搅拌机又称料理机，作为一种用于食品，如瓜果或蔬菜等搅拌榨汁的厨房电器，由于其具有操作便捷及用途多样性的特点，而越来越受到消费者的青睐，普及于家庭及公共餐饮消费等场所。

如专利号为CN201220636106.7的中国专利《一种家用料理机》，包括底座、可拆装地设于底座上的杯桶；所述底座内设有电机，所述杯桶内设有可旋转的刀片，所述底座与杯桶之间设有用于将所述电机的动力传递到所述刀片的传动机构。这种料理机的结构与传统的类似，刀片是设置在杯桶内，清洗时刀片需要连同杯桶一起清洗，很不方便。

为了方便的清洗搅拌机的刀具和杯体，目前出现了将食品搅拌机的瓶体或杯体与其底部的刀座之间采用分体式螺纹连接或者旋卡连接的方式，这种结构可以将瓶体或杯体与其底部的刀座方便地拆卸，便于清洗，但是也存在着安全隐患，如果瓶体或杯体没有安装到位就开始搅拌，不仅会造成杯体内的果汁或其它流体从杯体与刀座之间的缝隙渗漏出去，严重的会影响搅拌机的正常使用或产生安全事故。另外，采用瓶体或杯体进行搅拌时往往与底座不匹配，同台主机不能同时满足人们的需要，因此需要设计出一种既能方便清洗，又使用安全可靠的搅拌机，来满足人们日常生活的需要。

另查有专利号为201520253134.4的中国专利“一种食品搅拌机的安全控制组件”公开了一种安全组件，它包括壳体、搅拌刀、开关模块和电机组件，特点是壳体的上端设置有可拆装的连接座，连接座内设置有搅拌座，搅拌刀轴接在搅拌座上，搅拌座的下端面一体设置有卡脚和顶块，连接座上设置有与卡脚、顶块的位置相对应的通孔，卡脚和顶块分别一一对应向下穿过通孔，连接座与搅拌机的搅拌杯杯口相螺接，且搅拌杯的杯口压在搅拌座的上端面上，开关模块的上端固定设置有触脚，顶块与触脚相顶接，开关模块与壳体的内底部之间设置有弹性复位机构，开关模块上设置有开关触点，壳体上设置有按钮，按钮的内表面一体设置有凸起的触块；优点是而当将搅拌杯从连接座上取下时，搅拌刀暴露在外面，即使按动按钮，搅拌刀也无法工作，避免了误伤，使得搅拌机的使用安全可靠；但是它需要和底座上按钮配合使用，造成结构复杂，使用不够便捷。

技术实现要素：

本实用新型所要解决的技术问题是针对上述的技术现状而提供一种结构合理、使用安全方便的搅拌机。

本实用新型解决上述技术问题所采用的技术方案为：一种搅拌机，包括底座、设于底座上的刀架座以及可拆装的瓶体或杯体，瓶体或杯体通过螺纹连接或者旋卡连接在刀架座上构成搅拌机上体，底座内设有电机，刀架座内设有可旋转的刀片，底座与刀架座之间设有用于将电机的动力传递到刀片的传动机构，其特征在于：所述底座上设有供刀架座置入的凹腔，在凹腔的上开口内侧间隔设有若干凹部，至少一个以上的凹部内向下设有能够上下活动来启动电机工作的开关连杆，开关连杆的下端受压后能够抵触控制开关来控制电机启动与否，瓶体或杯体与刀架座连接到位后在搅拌机上体外侧凸设有与凹部相对应的凸起，这样当瓶体或杯体与刀架座连接后，能够通过搅拌机上体外侧的凸起下压底座凹部内的开关连杆启动电机工作。

作为有益改进，所述刀架座分为与瓶体配合的瓶刀架座以及与杯体配合的杯刀架座，瓶刀架座的上端部开设有与底座上的凹部相对应的安装口，瓶刀架座内对应于安装口的位置设有可转动的连接件，当瓶体旋入瓶刀架座后，连接件在瓶体的挤压作用下转动向安装口外凸出，其凸起能够与底座上的凹部相对应。

再改进，所述瓶刀架座包括内外二层，内层的内壁上成型有与瓶体的下端螺纹连接的内螺纹或者旋卡连接的卡部，连接件通过转轴设置在瓶刀架座安装口中。

作为改进，所述连接件主体呈扁状的凸轮结构，转轴穿置在靠近连接件头部的位置，连接件与转轴之间设有使连接件具有始终位于安装口内趋势的扭簧。

作为有益改进，所述杯刀架座的高度低于瓶刀架座，杯体的下部螺纹段或者旋卡部的上方设有与凹部相对应的凸块，杯体与杯刀架座连接后，在搅拌机上体外侧形成凸起。

再改进，所述杯体的下部、螺纹段或者旋卡部的上方周向成型有环形凸沿，凸块间隔设置在环形凸沿上。

作为改进，所述所述杯刀架座为单层，杯刀架座的内壁上成型有与杯体的下端螺纹连接的内螺纹或者或者旋卡连接的卡部。

优选，所述底座上的凹部为圆周均匀间隔的三个，瓶刀架座上的安装口为对应的三个，连接件为对应的三个，而三个开关连杆中的至少两个是配备了对应的控制开关，从而至少两个控制开关串联在电机的电源回路上。

优选，所述底座上的凹部为圆周均匀间隔的三个，杯体外侧的凸块为对应的三个，而三个开关连杆中的至少两个是配备了对应的控制开关，从而至少两个控制开关串联在电机的电源回路上。

最后，所述开关连杆套设有使其始终保持向上趋势的弹簧。

与现有技术相比，本实用新型的优点在于：底座上设有安装有开关连杆的凹部，杯子需要与杯刀架座旋紧到位后才能使得杯体上的凸块与凹部相对应来启动电机工作，瓶体也需要与瓶刀架座旋紧后才能使得瓶刀架座内的连接件向外凸出与凹部相对应来启动电机工作，而且，底座上的凹部为圆周均匀间隔的三个，三个开关连杆的至少两个是是配备了对应的控制开关，至少两个控制开关串联在电机的电源回路上，使用户使用杯体或者瓶体时候保持了受力均衡性，进一步还达到了双保险效果，必须使两个以上控制开关触发才会启动电机，这样如果瓶体或杯体旋转不到位都不能启动电机工作，确保了使用的安全性。本实用新型结构简单合理，使用安全方便，能使杯体或瓶体内的食物通过不同的刀架座直接在同台带电机的底座上完成食物的搅碎效果，以满足用户不同使用要求，同时减少了成本。

附图说明

图1为本实用新型实施例1的结构示意图；

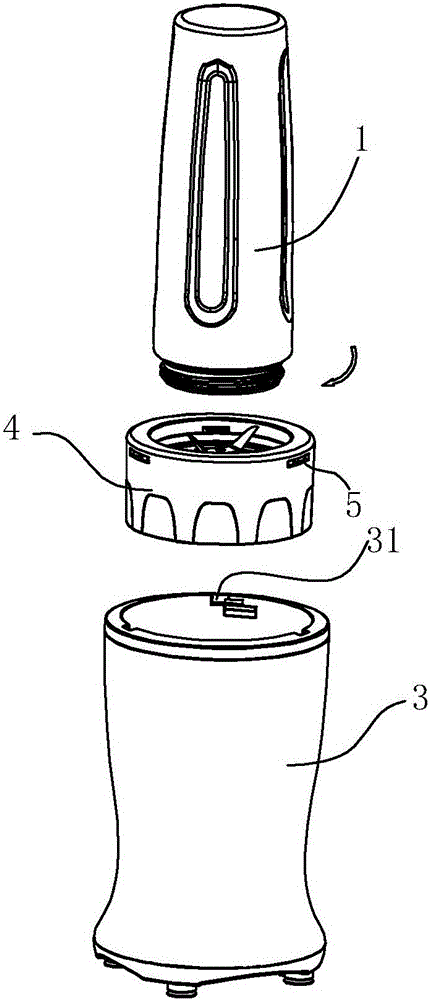

图2为图1的分解图；

图3为图2瓶体与瓶刀架座连接过的结构示意图；

图4为图2的进一步分解图；

图5为实施例1在瓶体未旋入瓶刀架座时的结构剖视图；

图6为实施例1在瓶体旋入瓶刀架座后的结构剖视图；

图7为实施例2中杯体与杯刀架座的结构示意图。

具体实施方式

以下结合附图实施例对本实用新型作进一步详细描述。

实施例1

如图1～6所示，一种搅拌机，包括底座3、设于底座3上的瓶刀架座4以及可拆装的瓶体1，瓶体1通过螺纹连接在瓶刀架座4上可以构成搅拌机上体，底座3内设有电机，瓶刀架座4内设有可旋转的刀片8，底座3与瓶刀架座4之间设有用于将电机的动力传递到刀片8的传动机构，传动机构可以采用常规设计，底座1上设有供瓶刀架座4置入的凹腔，在凹腔的上开口内侧圆周均匀间隔设有三凹部31，两个凹部31内向下设有能够上下活动来启动电机工作的开关连杆32，为了方便安装开关连杆32呈现阶梯形状，开关连杆32主体是设置在底座3的夹层内，弯折后布置在底座3的电机腔内，开关连杆32的下端套设和支撑有弹簧10，使其保持始终向上趋势，开关连杆32的下端向下压状态下，能够抵压住控制电机工作与否的控制开关11触发端，而一个凹部31内仅仅设有开关连杆32，开关连杆32的下端套设和支撑有弹簧10，使其保持始终向上趋势，开关连杆32的下端不配合配合的控制开关，这样只有两个控制开关11串联在电机的电源回路上，可以保持用户使用瓶体时候保持了受力均衡性，进一步还达到了双保险效果，必须使两个控制开关触发才会启动电机，同时节省了一个控制开关成本；瓶刀架座4包括内外二层，其上端部开设有与底座3上的凹部31相对应的三个安装口41，内层的侧部间隔设有与外层的三个安装口41相对应的三个开口42，内层的内壁上成型有与瓶体1的下端螺纹连接的内螺纹，瓶刀架座4内对应安装口41的位置分别设有可转动的连接件5，连接件5呈扁状的凸轮结构，连接件5通过转轴7设置在瓶刀架座4内位于安装口41中，转轴7穿置在靠近连接件5头部的位置，连接件5与转轴7之间设有使连接件5具有始终位于安装口41内趋势的扭簧6，连接件5在边缘设置了与刀架座阻挡限位的抵靠面52，这样，当瓶体1未旋入时，连接件5位于安装口41，连接件5的凸起51是缩入安装口5内，当瓶体1旋入瓶刀架座4到位后，连接件5在瓶体1的挤压作用下转动向安装口41外凸出，其凸起51正好与底座3上的凹部31相对应，搅拌机使用状态下，用户的手自然会下压搅拌机上体，这样能够通过连接件5的凸出51下压凹部31的开关连杆32上端，使其克服弹簧10的弹力向下运动，触发各自的两个控制开关11，启动电机工作，当搅拌结束，想打开瓶体1，用户的手自然会上抬，各个开关连杆32在弹簧10的弹力作用下向上运动，脱离控制开关11，电机停止工作，瓶体1可以旋出后，连接件5的凸起在扭簧6的作用下旋转复位缩进安装口41内。

实施例2

如图7所示，与实施例1的区别在于采用的是杯体2，刀架座为杯刀架座9，底座3的结构不变，由于杯子2的直径一般都大于瓶体1，因此杯刀架座9为单层结构，杯刀架座9的内壁上成型有与杯体2的下端螺纹连接的内螺纹，杯刀架座9的高度低于瓶刀架座4，杯刀架座9置入底座3后位于底座3的凹部31下方，在杯体2的下部螺纹段的上方周向成型有与底座3的凹部31高度相对应的环形凸沿21，在环形凸沿21上间隔设有与凹部31相对应的三个凸块22，这样当杯体2与杯刀架座9连接到位后构成搅拌机上体，在搅拌机上体外侧形成凸起，这样能够杯体2下部的凸块22作为拌机上体外侧的凸起，下压凹部31内的开关连杆32启动电机工作，其他与实施例子1类似。

当然，也可以每个开关连杆32下端都设置配合的控制开关31，三个控制开关31串联在电机的电源回路上。

本实用新型能使杯体2或瓶体1内的食物通过不同的刀架座直接在同台带电机的底座3上完成食物的搅碎效果，以满足用户不同使用要求，同时减少了成本，并且杯体2与瓶体1只有在与对应的刀架座连接到位后采用启动电机，增加了使用时的安全性。

以上两实施例子杯体或者瓶体与刀架座是采用螺纹连接，当然也可以采用旋卡连接，效果类似的。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
