一种带水循环可精确控温的分子美食机的制作方法

本实用新型涉及生活设备技术领域，具体为一种带水循环可精确控温的分子美食机。

背景技术：

美食机丰富了人们的生活，使得人们可以享受美食的乐趣，现有的美食机大都具有一定的局限性，功能相对比较单一，缺少水循环，不可精确控温，不可实现烹煮容器内各部分水温均匀一致，并且不能够对水温的测量非常精确，且体积大，携带不方便。

技术实现要素：

本实用新型的目的在于提供一种带水循环可精确控温的分子美食机，以解决上述背景技术中提出的问题。

本实用新型涉及的技术方案：一种带水循环可精确控温的分子美食机，包括不锈钢底座，所述不锈钢底座上部设置有塑料件前盖和塑料件主体，所述塑料件前盖外部设置有不锈钢主体，所述塑料件主体外部设置有不锈钢后盖，所述不锈钢主体和不锈钢后盖顶部设置有面板，所述面板上设置有第一PCB板，所述塑料件前盖上设置有第二PCB板，所述塑料件主体上设置有品字插、温控器挡板和液胀式温控器，所述不锈钢后盖上设置有固定板，所述不锈钢底座内设置有发热管，所述塑料件前盖和塑料件主体内设置有电机座，所述电机座上锁置有电机，所述电机座上锁置有发热管和温度传感器。

作为进一步的，所述第一导水槽和第二导水槽相连并锁置在不锈钢主体上，且第一导水槽和第二导水槽内部为中空的。

作为进一步的，所述电机下部锁置有安置在第一导水槽和第二导水槽中的搅拌片。

与现有技术相比，本实用新型的有益效果是：该带水循环可精确控温的分子美食机，自带水循环，可精确控温，可实现烹煮容器内各部分水温均匀一致，并且机器对水温的测量可精确，且体积小，携带方便。

附图说明

图1为本实用新型的结构示意图；

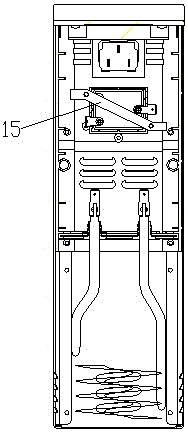

图2为本实用新型的侧视图；

图3为本实用新型的爆炸结构图。

图中：1面板、2第一PCB板、3第二PCB板、4品字插、5固定板、6不锈钢后盖、7塑料件主体、8电机座、9电机、10搅拌片、11第一导水槽、12第二导水槽、13发热管、14温度传感器、15温控器挡板、16液胀式温控器、17不锈钢底座、18不锈钢主体和19塑料件前盖。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种带水循环可精确控温的分子美食机，包括面板1、第一PCB板2、第二PCB板3、品字插4、固定板5、不锈钢后盖6、塑料件主体7、电机座8、电机9、搅拌片10、第一导水槽11、第二导水槽12、发热管13、温度传感器14、温控器挡板15、液胀式温控器16、不锈钢底座17、不锈钢主体18和塑料件前盖19，所述不锈钢底座17上部设置有塑料件前盖19和塑料件主体7，所述塑料件前盖19外部设置有不锈钢主体18，所述塑料件主体7外部设置有不锈钢后盖6，所述不锈钢主体18和不锈钢后盖6顶部设置有面板1，所述面板1上设置有第一PCB板2，所述塑料件前盖19上设置有第二PCB板3，所述塑料件主体7上设置有品字插4、温控器挡板15和液胀式温控器16，所述不锈钢后盖6上设置有固定板5，所述不锈钢底座17内设置有发热管13，所述塑料件前盖19和塑料件主体7内设置有电机座8，所述电机座8上锁置有电机9，所述电机座8下部锁置有发热管13和温度传感器14。

工作原理：通电后，电机9工作，带动搅拌片10旋转带动水流，从第一导水槽11和第二导水槽12的圆孔处喷出，实现水循环，由温度传感器14测得水的温度信号，并将信号传到第一PCB板2和第二PCB板3上，第一PCB板2和第二PCB板3中的程序对信号进行解码，得到温度数值并显示在LED屏上，实现精确控温。本机器是一款通过发热管13进行加热，通过水循环使得烹饪容器的水温均匀，来烹饪一些特定食物的分子美食。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
