一种带光纤红外控制推拉式可伸缩衣柜储物架的制作方法

本实用新型涉及衣柜领域，特别是一种带光纤红外控制推拉式可伸缩衣柜储物架。

背景技术：

衣物具有保暖以及遮蔽人体的功用，因此从远古时代开始，人类即知道于猎捕动物时剥除其外皮，并披挂于身上作为保暖用，其后随着技术以及经验的增长与增加，更知晓利用编织树皮以及混合其他材料将衣物加以改良，并利用器具裁切出各种尺寸，使得衣物穿着起来更为舒适。时至今日，衣服对于人类生活仍扮演着不可或缺的脚色，并且，藉由工业与科技的发展，现代人的衣服款式可说是千变万化，并且，随着四季气温的变化，衣物也因应不同季节而有所改变，因而需要藉由衣柜以存放并管理诸多衣物。

随着人们生活水平的日益提高，人们对各种生活用品的需求也越来越多样化，人们对衣柜的款式、颜色等的要求越来越多，对于同一个衣柜的结构或款式可变化性也提出了新的要求。现在的衣柜上中大多数都具有储物架，但由于衣柜内的空间四壁环绕，具有明显不透光性，在衣柜上找物品需要借用外界的光源照射，十分不方便。同时现有技术中有实现衣柜内储物架的推拉的结构，但该种结构在光线不足的地方也存在着上述缺陷。

技术实现要素：

为了克服现有技术的上述缺点，本实用新型的目的是提供红外感应控制光纤的、推拉结构设计合理且多样化的、可伸缩适应衣柜宽度的一种带光纤红外控制推拉式可伸缩衣柜储物架。

本实用新型解决其技术问题所采用的技术方案是：一种带光纤红外控制推拉式可伸缩衣柜储物架，包括储物架，其中：还包括有主机，所述主机一棱角上设有通体发光光纤，前端设有红外感应头，所述红外感应头通过控制电路与通体发光光纤连接。

作为本实用新型的进一步改进：所述主机分为左主机和右主机设于储物架的两侧，所述主机设有滑轨，所述滑轨上设有带固定板的滑块，固定板固定在衣柜的内侧面上，所述主机前后两端设有连接块，所述左主机和右主机的连接块之间设有伸缩杆，所述连接块与伸缩杆连接处设有前后伸缩螺丝。

作为本实用新型的进一步改进：所述储物架内包括有裤架、格子抽、藤篮、储物篮其中之一或其任意组合。

作为本实用新型的进一步改进：所述主机为左主机或右主机，所述主机设有储物架的一侧，靠近衣柜内侧的左侧或右侧上设有滑轨，所述滑轨上设有带固定板的滑块，固定板固定在衣柜的内左侧或内右侧，所述主机的前端设有拉手。

作为本实用新型的进一步改进：所述主机的一侧设有领带架、裤架、储物篮其中之一或其任意组合。

作为本实用新型的进一步改进：所述主机底面延伸出固定结构，所述固定结构在靠近衣柜一侧设有滑动结构，另一侧设有副架体，所述副架体为领带架、裤架、储物篮其中之一或其任意组合。

作为本实用新型的进一步改进：所述主机在顶面设有滑轨，所述滑轨上设有带固定板的滑块，固定板固定在衣柜的内顶面，所述主机的前端设有拉手，所述储物架为衣通。

作为本实用新型的进一步改进：所述主机内设有电源，所述电源设有充电口和电源开关置于主机的底部。

与现有技术相比，本实用新型的有益效果是：

1．采用红外感应控制通体发光光纤，实现自动感应控制光纤的光亮和熄灭，实现智能和节能的自动化。

2.推拉结构紧凑、合理，采用推拉结构运动配合红外感应距离检测开关，可以提供多样化的衣柜储物架设计。

3.储物架采用伸缩杆结构，通过前后伸缩螺丝锁定伸缩杆的结构，适应衣柜内空间的任意大小，满足各种大小衣柜的储物架安装。

附图说明

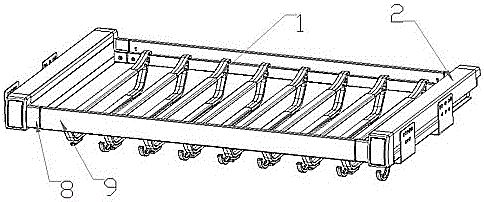

图1为实施例一的结构示意图。

图2为实施例一的结构示意图。

图3为实施例二的结构示意图。

图4为实施例三的结构示意图。

图5为实施例四的结构示意图。

具体实施方式

现结合附图说明与实施例对本实用新型进一步说明：

实施例一：

参考图1和图2，一种带光纤红外控制推拉式可伸缩衣柜储物架，包括储物架1，其中：还包括有主机2，所述主机一棱角上设有通体发光光纤3，前端设有红外感应头4，所述红外感应头4通过控制电路与通体发光光纤3连接。

所述主机2分为左主机和右主机设于储物架1的两侧，所述主机2设有滑轨5，所述滑轨5上设有带固定板6的滑块7，固定板6固定在衣柜的内侧面上，所述主机2前后两端设有连接块8，所述左主机和右主机的连接块8之间设有伸缩杆9，所述连接块8与伸缩杆9连接处设有前后伸缩螺丝10。

所述储物架1内包括有裤架、格子抽、藤篮、储物篮其中之一或其任意组合。

所述储物架处于闭合状态时，滑轨与滑块处于闭合状态。

所述储物架由闭合状态至半开状态时，储物架沿滑轨向外运动，红外感应头进行距离检测，达到设定距离值时，触发电源开关，通体发光光纤发亮。

所述储物架由半开状态至全开状态时，继续向外拉动储物架，所述通体发光光纤保持常亮。

所述储物架由全开状态至闭合状态时，储物架沿滑轨向内运动，红外感应头进行距离检测，达到设定距离值时，触发电源开关，通体发光光纤熄灭，滑轨和滑块闭合。

实施例二：

参考图3，一种带光纤红外控制推拉式可伸缩衣柜储物架，包括储物架1，其中：还包括有主机2，所述主机2一棱角上设有通体发光光纤3，前端设有红外感应头，所述红外感应头通过控制电路与通体发光光纤3连接。

所述主机2为左主机，靠近衣柜内侧的左侧上设有滑轨，所述滑轨上设有带固定板的滑块，固定板固定在衣柜的内左侧，所述主机2的前端设有拉手21。

所述主机2的一侧设有领带架、裤架、储物篮其中之一或其任意组合。

实施例三：

参考图4，在实施例二的基础上，所述主机2底面延伸出固定结构22，所述固定结构22在靠近衣柜一侧设有滑动结构23，另一侧设有副架体24，所述副架体24为领带架、裤架、储物篮其中之一或其任意组合。

实施例四：

参考图5，一种带光纤红外控制推拉式可伸缩衣柜储物架，包括储物架1，其中：还包括有主机2，所述主机2一棱角上设有通体发光光纤3，前端设有红外感应头，所述红外感应头通过控制电路与通体发光光纤3连接。

所述主机2在顶面设有滑轨5，所述滑轨5上设有带固定板6的滑块7，固定板6固定在衣柜的内顶面，所述主机2的前端设有拉手21，所述储物架为衣通。

综上所述，本领域的普通技术人员阅读本实用新型文件后，根据本实用新型的技术方案和技术构思无需创造性脑力劳动而作出其他各种相应的变换方案，均属于本实用新型所保护的范围。
