一种可升降可折叠桌架的制作方法

本实用新型涉及一种桌子用桌架的技术领域，特别涉及一种可升降可折叠桌架。

背景技术：

常见的桌子往往不可折叠，导致运输不方便，通常需要将桌子拆成若干个部件，运到目的地时再次重新组装，不仅费时费力，还会导致部件的丢失。折叠桌是可具有折叠功能的桌子，折叠桌一般采用钢木结构。因折叠桌方便折叠，便于运输这个特点，在宴会、会议、展会等临时招待性场所经常看到他的身影，已成为酒店、展会等场所不可缺少的家具。

目前，市场上常见的折叠桌往往桌脚可折叠，而桌架整体不可折叠，导致折叠后的桌子体积依然很大，占用大量空间，且不易搬运，折叠后部分部件会干涉，导致变形，为了便于桌子的运输，降低占用空间，提高适用范围，使折叠更灵活，有必要提出一种可升降可折叠桌架。

技术实现要素：

本实用新型的目的在于克服上述现有技术的不足，提供一种可升降可折叠桌架，其旨在解决现有技术中折叠桌架的折叠灵活性较低、折叠后的体积较大、搬运不便的技术问题。

为实现上述目的，本实用新型提出了一种可升降可折叠桌架，包括脚架、左边框、右边框、中心横梁、挡件、连接片和支撑圆管，所述的脚架包括上脚架和下脚架，所述的下脚架与上脚架通过内插方式连接，所述左边框的前端与右边框的前端可转动连接，所述左边框的后端下方与右边框的后端下方均连接有上脚架，所述的左边框前后端和右边框前后端均连接有中心横梁，所述的中心横梁上安装有挡件，所述中心横梁的两侧分别连接一连接片，所述连接片的另一端通过塑胶连接件连接为一体，所述塑胶连接件的两端分别与支撑圆管的一端连接，每个支撑圆管的另一端分别与上脚架的内侧对应连接。

作为优选，所述中心横梁上还连接有扣件，所述的扣件位于挡件的后端，所述的连接片与中心横梁的连接处位于挡件的前端。

作为优选，所述的挡件上开设有扣槽，所述扣槽与塑胶连接件扣接。

作为优选，所述的上脚架由两根上脚管和一根上脚横管焊接为H型结构，所述的上脚横管位于上脚管的上部，并与上脚管垂直。

作为优选，所述的下脚架由两根下脚管和一根下脚横管焊接为H型结构，所述的下脚横管位于下脚管的下部，并与下脚管垂直。

作为优选，所述的左边框由第一左边管、第一右边管、第一前边管和第一后边管组合成框型结构，所述的第一前边管两端均固定连接有外连接耳，所述第一前边管和第一后边管的中心处连接有中心横梁，所述的右边框由第二左边管、第二右边管、第二前边管和第二后边管组合成框型结构，所述的第二前边管两端均固定连接有内连接耳，所述第二前边管和第二后边管的中心处连接有中心横梁，所述中心横梁的数量为2个。

作为优选，所述的左边框与右边框为左右对称结构，所述的内连接耳与外连接耳对应嵌合，并通过挡片弹簧销组件实现左边框与右边框可转动连接。

作为优选，所述的支撑圆管的两端扁平并弯折，弯折角度为140～145°。

作为优选，所述的下脚架与上脚架的脚底处均包覆有弹性保护套。

作为优选，所述上脚架与左边框、左边框与中心横梁、上脚架与右边框、右边框与中心横梁、中心横梁与挡件、连接片与中心横梁、支撑圆管与上脚架、上脚架与下脚架均通过螺栓组件连接。

本实用新型的有益效果：与现有技术相比，本实用新型提供的一种可升降可折叠桌架，结构合理，桌架整体为对称结构，左边框与右边框通过内外连接耳实现可转动连接，从而实现桌架整体可折叠，改善了现有技术中桌架整体不可折叠，仅桌脚可折叠的现状，大大减小了桌架折叠后的空间占用率，体积小，方便搬运及运输，且左边框、右边框的前后端中心处连接有中心横梁，提高了桌架的强度，还能起辅助承托的作用；还可根据应用场合及需要选择性安装下脚架，实现桌架的高度可调；在折叠前，只需将连接的螺栓组件卸下，即可实现桌脚及两侧边框的折叠，操作方面，折叠灵活性高。

本实用新型的特征及优点将通过实施例结合附图进行详细说明。

【附图说明】

图1是本实用新型实施例一种可升降可折叠桌架的结构示意图；

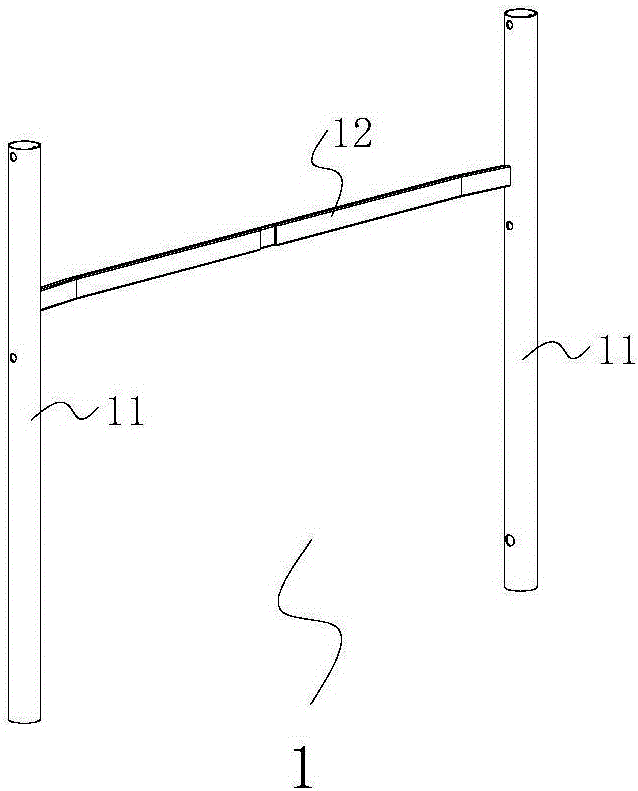

图2是本实用新型实施例的上脚架的结构示意图；

图3是本实用新型实施例的下脚架的结构示意图；

图4是本实用新型实施例的左边框的结构示意图；

图5是本实用新型实施例的右边框的结构示意图；

图6是本实用新型实施例的外连接耳与内连接耳的连接示意图；

图7是本实用新型实施例一种可升降可折叠桌架的折叠示意图。

【具体实施方式】

为使本实用新型的目的、技术方案和优点更加清楚明了，下面通过附图中及实施例，对本实用新型进行进一步详细说明。但是应该理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限制本实用新型的范围。此外，在以下说明中，省略了对公知结构和技术的描述，以避免不必要地混淆本实用新型的概念。

参阅图1至图7，本实用新型实施例提供一种可升降可折叠桌架，包括脚架、左边框3、右边框4、中心横梁5、挡件6、连接片7和支撑圆管8，所述的脚架包括上脚架1和下脚架2，所述的下脚架2与上脚架1通过内插方式连接，所述左边框3的前端与右边框4的前端可转动连接，所述左边框3的后端下方与右边框4的后端下方均连接有上脚架1，所述的左边框3前后端和右边框4前后端均连接有中心横梁5，所述的中心横梁5上安装有挡件6，所述中心横梁5的两侧分别连接一连接片7，所述连接片7的另一端通过塑胶连接件70连接为一体，所述塑胶连接件70的两端分别与支撑圆管8的一端连接，每个支撑圆管8的另一端分别与上脚架1的内侧对应连接。

所述中心横梁5上还连接有扣件51，所述的扣件51位于挡件6的后端，所述的连接片7与中心横梁5的连接处位于挡件6的前端，所述的挡件6上开设有扣槽，所述扣槽与塑胶连接件70扣接，所述的上脚架1由两根上脚管11和一根上脚横管12焊接为H型结构，所述的上脚横管12位于上脚管11的上部，并与上脚管11垂直，所述的下脚架2由两根下脚管21和一根下脚横管22焊接为H型结构，所述的下脚横管22位于下脚管21的下部，并与下脚管21垂直，所述的左边框3由第一左边管31、第一右边管32、第一前边管33和第一后边管34组合成框型结构，所述的第一前边管33两端均固定连接有外连接耳35，所述第一前边管33和第一后边管34的中心处连接有中心横梁5，所述的右边框4由第二左边管41、第二右边管42、第二前边管43和第二后边管44组合成框型结构，所述的第二前边管43两端均固定连接有内连接耳45，所述第二前边管43和第二后边管44的中心处连接有中心横梁5，所述中心横梁5的数量为2个，所述的左边框3与右边框4为左右对称结构，所述的内连接耳45与外连接耳35对应嵌合，并通过挡片弹簧销组件10实现左边框3与右边框4可转动连接，所述的支撑圆管8的两端扁平并弯折，弯折角度为140～145°，所述的下脚架2与上脚架1的脚底处均包覆有弹性保护套9，所述上脚架1与左边框3、左边框3与中心横梁5、上脚架1与右边框4、右边框4与中心横梁5、中心横梁5与挡件6、连接片7与中心横梁5、支撑圆管8与上脚架1、上脚架1与下脚架2均通过螺栓组件连接。

本实用新型工作过程：

本实用新型一种可升降可折叠桌架由伸展状态到折叠状态，只需将螺栓组件(除中心横梁5两端的螺栓组件)拆卸下来，将下脚架2内插入上脚架1中后，向内翻转，待两侧的桌脚放平后，左边框3与右边框4对折，扣件51将左边框3与右边框4上的中心横梁5连接，从而将各部件包围在左边框3与右边框4之间，可防止零部件丢失；由折叠状态到伸展状态，只需将左边框3与右边框4翻转放平，然后将上脚架1摆至竖直状态，通过螺栓组件将各部分连接为整体即可，操作简单，不需要将各部件拆下即可折叠，折叠方便，可节省大量空间，方便搬运。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换或改进等，均应包含在本实用新型的保护范围之内。
