储物箱的制作方法

本实用新型属于日常生活用品领域，具体涉及一种储物箱。

背景技术：

储物箱是常用的日常生活用品，储物箱也称整理箱和收纳箱，用以存放文件、衣物、工具等物品。储物箱的材料多种多样，通常有塑料、布艺、纸质、金属、木质。储物箱按照不同的需求有着不同的尺寸大小。现有技术的储物箱包括箱体和盖板，箱体由四块侧板和底板组成，在实际使用中，这种储物箱取放物品极其不便，且储存物品少，且多个储物箱横向连接，占用的空间大。

技术实现要素：

针对现有技术中存在的缺陷，本实用新型提供一种储物箱，能够将两个或多个独立的箱体上下连接起来，解决了单个箱体储存物品少，多个箱体横向连接平面空间占用大的问题；实用性强、拆卸方便。

为达到以上目的，本实用新型采用的技术方案是：一种储物箱，包括箱体，该箱体由左右侧板、后板及底板围成的储物空间，所述左右侧板的前端包括上下两部分，上部分为倾斜结构、下部分为垂直结构；该箱体还包括前板，前板为条形板状结构，其两端内侧面上设有插接槽，该插接槽插接在左右侧板垂直结构部分；箱体底板上设有两对连接板，连接板包括插接条及可转动的设置在插接条一端的卡头；箱体左右侧板顶部分别设有 一对卡扣；插接条上的卡头与设置在箱体下方另一箱体对应的卡扣相连接，左右侧板顶部的卡扣与设置在箱体上方另一箱体对应的卡头相连接。

进一步，所述插接条两侧设有凸起，所述凸起插接在底板上设置的条形缝内。

进一步，所述后板、左右侧板上均设有透气孔。

进一步，所述左右侧板上均设有便于搬运的扣手。

进一步，所述箱体底板的四角处设有可以脱卸的固定脚，该固定脚包括连接部和设置在连接部下端的支撑部，连接部为板形结构，插接在底板上设置的插孔内。

本实用新型的有益技术效果在于：

(1)本实用新型通过在箱体的底部设有连接件，该连接件包括插接板及设在插接板上的卡头，箱体左右侧板顶部分别设有卡扣，插接条上的卡头与设置在下箱体卡扣相连接，左右侧板顶部的卡扣与设置在上箱体的卡头相连。由此，能够将多个箱体上下连接起来，满足使用者存储更多的物品需求，且箱体之间连接紧密，减少了平面空间的占用；实用性强、连接拆卸方便；

(2)本实用新型通过在箱体的底部设有可以脱卸的固定脚，便于对箱体支撑，保证箱体底部的通风，避免箱体底部受潮；安装拆卸方便。

附图说明

图1是本实用新型储物箱的主视图；

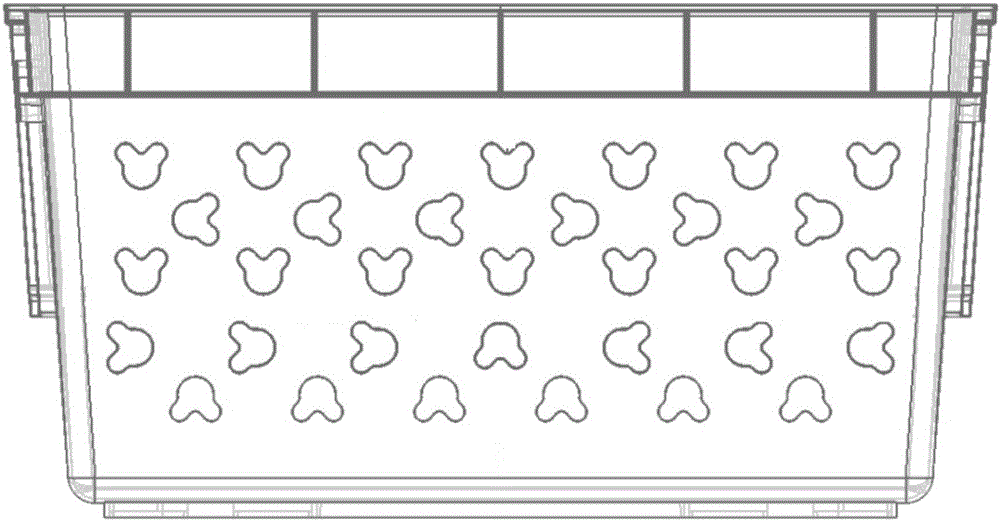

图2是本实用新型储物箱的后视图；

图3是本实用新型储物箱的仰视图；

图4是本实用新型储物箱底部连接件的结构示意图；

图5是卡扣的结构示意图；

图6是两个箱体连接后的结构示意图。

图中：

1-右侧板 2-左侧板 3-前板 4-后板 5-底板

6-插接条 7-卡头 8-卡扣 9-凸起 10-透气孔

11-扣手 12-固定脚

具体实施方式

下面结合附图，对本实用新型的具体实施方式作进一步详细的描述。

如图1-3所示，是本实用新型提供储物箱的结构示意图。该储物箱包括箱体，该箱体由左右侧板1、2、前后板3、4及底板5围成的开口空间。其中，左右侧板1、2的前端包括上下两部分，上部分为倾斜结构、下部分为垂直结构。前板3为条形板状结构，其两端内侧面上设有插接槽，该插接槽插接在左右侧板1、2前端垂直结构部分，这样，前板3在使用时能够拆卸，便于取放物品。

箱体底板外部设有两对连接板，每个连接板包括插接条6和可转动的设置在插接条6一端的卡头7；插接条6的两侧设有凸起9，该凸起9插在底板上设置的条形缝内，从而将插接条固定在底板上，底板上的条形缝可设置多个，从而能够调节插接条的位置，如图3、4所示。

箱体的左右侧板1、2的顶端分别设有一对卡扣8，如图5、6所示。

如图6所示，为两个连接在一起的箱体。其中，插接条上的卡头能够与设置在箱体下方另一箱体的卡扣相连接，左右侧板的顶端的卡扣能够与设置在箱体上方另一箱体的卡头相连接。由此，本实用新型的储物箱，通 过在箱体上设置卡头和卡扣，从而将多个独立的箱体上下连接起来，便于储存更多的物品，减少对平面空间的占用；实用性强、拆卸方便。

本实用新型底板的四角设有可以脱卸的固定脚12，该固定脚12包括连接部和支撑部，连接部为板状结构，插接在底板上设置的条形槽内。由此，一方面，可避免箱体与其他物体接触，损坏摩擦面；另一方面，可以保证良好的通风，避免储物受潮。

本实用新型为了保证储物箱内良好的通风，后板、左右侧板上均设有透气孔10。

本实用新型为了便于搬运，左右侧板上设有扣手11。

综上所述，本实用新型的储物箱，不但能够存放文件、衣物、工具，还能够存放水果；安装简单，拆卸方便；能够满足用户的使用要求。

本实用新型的储物箱并不限于上述具体实施方式，本领域技术人员根据本实用新型的技术方案得出其他的实施方式，同样属于本实用新型的技术创新范围。
