一种水煮蒸锅的制作方法

本实用新型涉及蒸汽加热设备领域，特别涉及一种水煮蒸锅。

背景技术：

传统的水煮蒸锅在加水时是将水直接倒入到锅体内，而蒸锅在加热的时候会将锅壁加热，所述造成了能量的浪费。

技术实现要素：

(一)要解决的技术问题

本实用新型要解决的问题是提出一种节能的水煮蒸锅。

(二)技术方案

为解决上述问题，本实用新型提供一种水煮蒸锅，包括锅体、进水管、导流板、加热管和铝板；所述铝板安装在锅体的底部并与其贴合，所述加热管环形安装在铝板的底部，所述导流板位于在锅体内并螺旋安装在锅体的锅壁上，所述导流板与锅壁之间设置有导流板螺旋分布的导流孔，所述进水管安装在锅体的顶部并正对导流板。

上述的水煮蒸锅中，还包括螺钉，所述铝板设置有一个沉孔，所述螺钉向下插接在沉孔内，所述铝板安装在锅体的底部使螺钉与沉孔卡接。

上述的水煮蒸锅中，所述锅体的材料为不锈钢。

上述的水煮蒸锅中，所述导流板倾斜的设置在锅壁上。

上述的水煮蒸锅中，所述导流板的材料为不锈钢。

(三)有益效果

本实用新型的水煮蒸锅，将水均匀的往锅体的锅壁方向流动，从而可以使水在锅体内加热之前利用锅壁的温度进行加热，从而充分利用了能源，提高了能源的利用率，非常环保。

附图说明

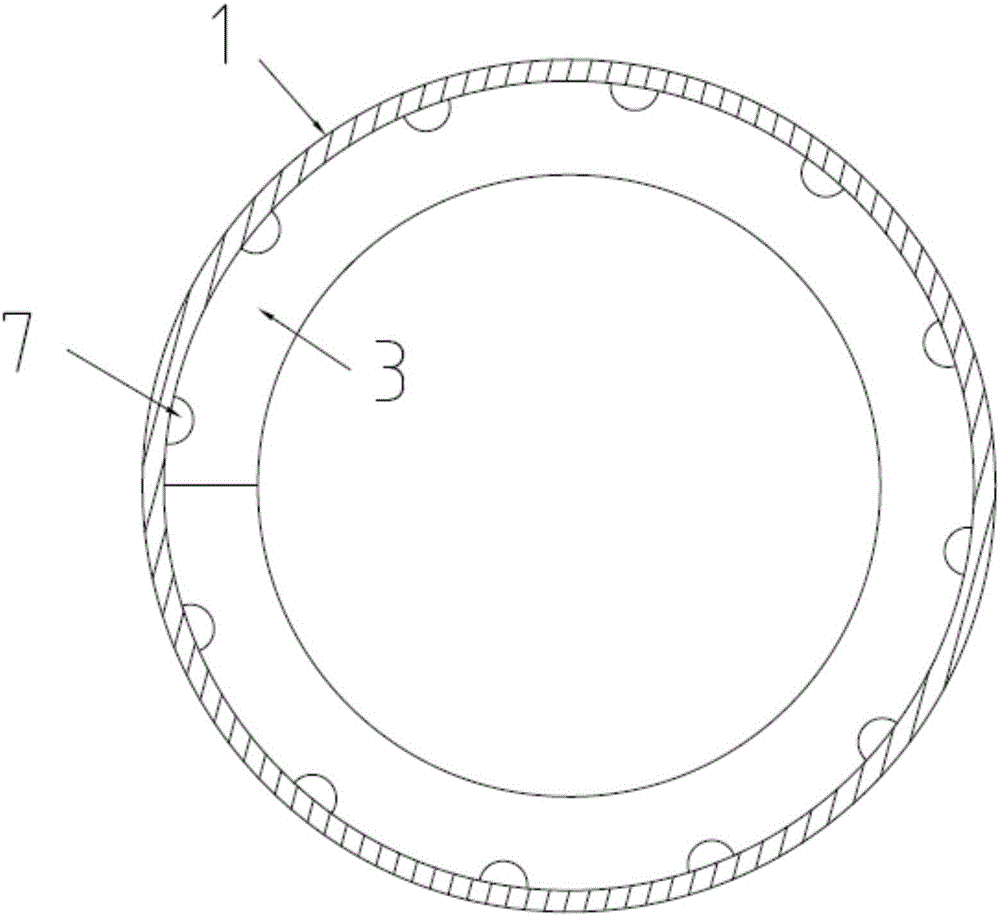

图1为本实用新型的水煮蒸锅的俯视图；

图2为图1中A-A的剖视图；

图3为图2中B的放大图；

图中1为锅体、2为进水管、3为导流板、4为加热管、5为铝板、6为锅壁、7为导流孔、8为沉孔、9为螺钉。

具体实施方式

下面结合附图和实施例，对本实用新型的具体实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不用来限制本实用新型的范围。

如图1-图3所示，本实用新型提供的一种水煮蒸锅，包括锅体1、进水管2、导流板3、加热管4和铝板5；所述导流板3和锅体1的材料为不锈钢。所述铝板5安装在锅体1的底部并与其贴合，所述加热管4环形安装在铝板5的底部，所述导流板3位于在锅体1内并螺旋安装在锅体1的锅壁6上，所述导流板3与锅壁6之间设置有导流板3螺旋分布的导流孔7，所述进水管2安装在锅体1的顶部并正对导流板3。

本装置还包括螺钉9，所述铝板5设置有一个沉孔8，所述螺钉9向下插接在沉孔8内，所述铝板5安装在锅体1的底部使螺钉9与沉孔8卡接。

所述导流板3倾斜的设置在锅壁6上，从而使水让锅体1的锅壁6处流动。

本实用新型的水煮蒸锅，将水均匀的往锅体的锅壁方向流动，从而可以使水在锅体内加热之前利用锅壁的温度进行加热，从而充分利用了能源，提高了能源的利用率，非常环保。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
