一种组装式防火门门框的制作方法

本实用涉及一种防火门门框，具体为一种组装式防火门门框，属于建筑设备应用技术领域。

背景技术：

目前，随着社会的快速发展，组装式防火门门框在建筑行业中有非常重要的作用，组装式门框在实际应用中，由于不同的用户对门框宽度和高度的需求不同，只能根据不同的需求一一定制，这给企业的生产带来很多麻烦，另外门框的防火功能已是现今发展的趋势，门框防火指的是可以在一定的时间内满足耐火稳定性，完整性以及隔热性要求的门框，他是一种为减少火灾蔓延，避免造成更大损失和人员伤亡的一种建筑家居设备；随着建筑行业的发展，越来越对的人对门框进行研究和发展，因为他关系群众的财产和生命安全；现今的防火门框大多以镀锌板或不锈钢板为原料，折弯成型后，火焰和烟雾容易通过门框机门扇四周的缝隙进入室内；不能起到很好的防火、隔烟的效果；而且传统的组装门间隙大，不美观，生产周期长、标准化程度低。因此，针对上述问题提出一种组装式防火门门框。

技术实现要素：

本实用新型的目的就在于为了解决上述问题而提供一种组装式防火门门框，满足预先备料后可根据客户需求做简单的加工和休整，后进行组装；当出现火灾时门框顶端的膨胀胶条膨胀与木线条内表面的防烟条同时阻隔火焰和烟雾进入室内；顶板内置防火板和珍珠岩层有效防止火势的蔓延，保证室内人员的安全。

本实用新型通过以下技术方案来实现上述目的，一种组装式防火门门框，包括顶板以及设置在所述顶板底端的木线条，所述木线条内表面设有缓冲条，且所述缓冲条一侧设有防烟条；所述顶板的内部设有珍珠岩层，且所述珍珠 岩层的顶端设有防火板；所述防火板一侧设有门框口板，且所述门框口板的顶端设有膨胀胶条；所述门框口板一侧设有榫，且所述榫的一侧设有线条短边；所述线条短边连接门框木线条，所述门框口板底端设有嵌槽。

优选的，所述线条短边设置在所述木线条的底端，且所述木线条与所述线条短边的截面呈现“L”型。

优选的，所述线条短边插入到所述门框口板的内部。

优选的，所述门框口板顶部与所述门框木线条的侧面均设有长度相同的膨胀胶条。

优选的，所述木线条内表面的中心部位设有与所述木线条长度相等的所述防烟条。

本实用新型的有益效果是：该种组装式防火门门框线条短边设置在木线条的底端，木线条与线条短边的截面呈现“L”型，且线条短边插入到门框口板的内部，满足预先备料后可根据客户需求做简单的加工和休整，后进行组装；门框口板与门框木线条的顶部均设有长度相同的膨胀胶条，木线条内表面的中心部位设有与木线条长度相等的防烟条，当出现火灾时门框顶端的膨胀胶条膨胀与木线条内表面的防烟条同时阻隔火焰和烟雾进入室内；顶板内置防火板和珍珠岩层有效防止火势的蔓延，保证室内人员的安全。

附图说明

图1为本实用新型顶部与门框木线条组合结构示意图；

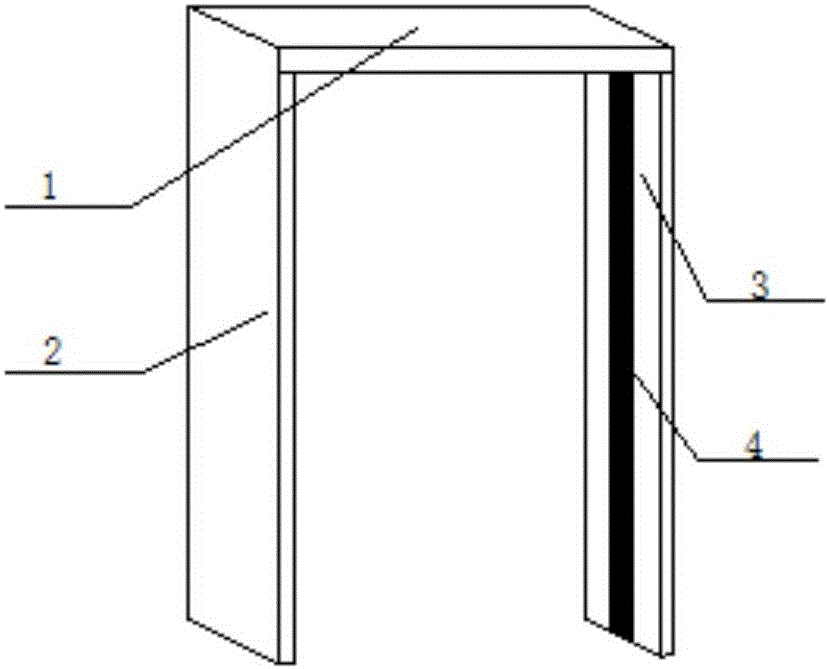

图2为本实用新型整体结构示意图。

图中：1、顶板，2、木线条，3、缓冲条，4、防烟条，5、膨胀胶条，6、门框木线条，7、线条短边，8、门框口板，11、防火板，12、珍珠岩层，13、榫，14、嵌槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术 方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，一种组装式防火门门框，包括顶板1以及设置在所述顶板1底端的木线条2，所述木线条2内表面设有缓冲条3，且所述缓冲条3一侧设有防烟条4；所述顶板1的内部设有珍珠岩层12，且所述珍珠岩层12的顶端设有防火板11；所述防火板11一侧设有门框口板8，且所述门框口板8的顶端设有膨胀胶条5；所述门框口板8一侧设有榫13，且所述榫13的一侧设有线条短边7；所述线条短边7连接门框木线条6，所述门框口板8底端设有嵌槽14。

作为本实用新型的一种技术优化方案，所述线条短边7设置在所述木线条6的底端，且所述木线条6与所述线条短边7的截面呈现“L”型。

作为本实用新型的一种技术优化方案，所述线条短边7插入到所述门框口板8的内部。

作为本实用新型的一种技术优化方案，所述门框口板8的顶部与所述门框木线条6的侧面均设有长度相同的膨胀胶条5。

作为本实用新型的一种技术优化方案，所述木线条2内表面的中心部位设有与所述木线条2长度相等的所述防烟条4。

本实用新型在使用时，顶板1和门框口板8为分割板，企业准备好材料，接单后只需根据需求进行简单的开榫13，配上门框木线条6即可进行组装；使用过程中缓冲条3有效在门框的内表面，对门扇开光起到缓冲的作用，有效减少噪音还可保护门扇和门框；出现火灾时门框口板8顶端的膨胀胶条6膨胀与木线条2内表面的防烟条4同时阻隔火焰和烟雾进入室内；顶板1内置防火板11和珍珠岩层12有效防止火势的蔓延。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
