一种能够同时提取多个暖壶的暖壶框的制作方法

本实用新型涉及暖壶安全设备技术领域，更具体地说，涉及一种能够同时提取多个暖壶的暖壶框。

背景技术：

暖壶在人们日常生活中扮演着极其重要的角色，但是平时暖壶会经常不小心掉在地上，造成沸水对人的伤害极大，为此给人们的生活带来了很多不便；目前，公知的暖壶由提手，瓶身，内胆，暖壶盖组成。由于暖壶提手的局限性以及暖壶内胆的脆弱性，致使很难同时提取多个暖壶。

技术实现要素：

1.实用新型要解决的技术问题

本实用新型的目的在于提供一种能够同时提取多个暖壶的暖壶框，暖壶框不仅可以帮助人们同时提取多个暖壶，而且也可以保证暖壶的稳定性，防止破裂，以解决上述背景技术中提出的只能提一个暖壶的问题。

2.技术方案

为达到上述目的，本实用新型提供的技术方案为：

本实用新型的一种能够同时提取多个暖壶的暖壶框，包括主暖壶框和固定安装在主暖壶框侧面的含有中空腔的卡槽，所述主暖壶框的顶部焊接有提手；所述卡槽的底部均固定有卡块；所述卡槽与T型插块相互匹配连接，T型插块固定在副暖壶框上。

优选地，所述卡槽设置有四个。

优选地，所述提手为设有两个空腔的梯形结构。

优选地，所述主暖壶框为圆柱形结构。

3.有益效果

采用本实用新型提供的技术方案，与现有技术相比，具有如下有益效果：

本实用新型的一种够同时提取多个暖壶的暖壶框，在圆柱体的主暖壶框四周设计四个卡槽，四个卡槽可以与其余类似的暖壶框连接，通过提取中间的主暖壶框带起其他四个暖壶框，通过主暖壶框的连接装置和副暖壶框连接并起到固定作用，实现通过主暖壶框来提取副暖壶框；这样可以做到既可以同时提取多个暖壶，又可以保证暖壶的平稳性，不至于破碎，整体结构简单，设计新颖，实用性更强。

附图说明

图1为本实用新型的主暖壶框结构示意图；

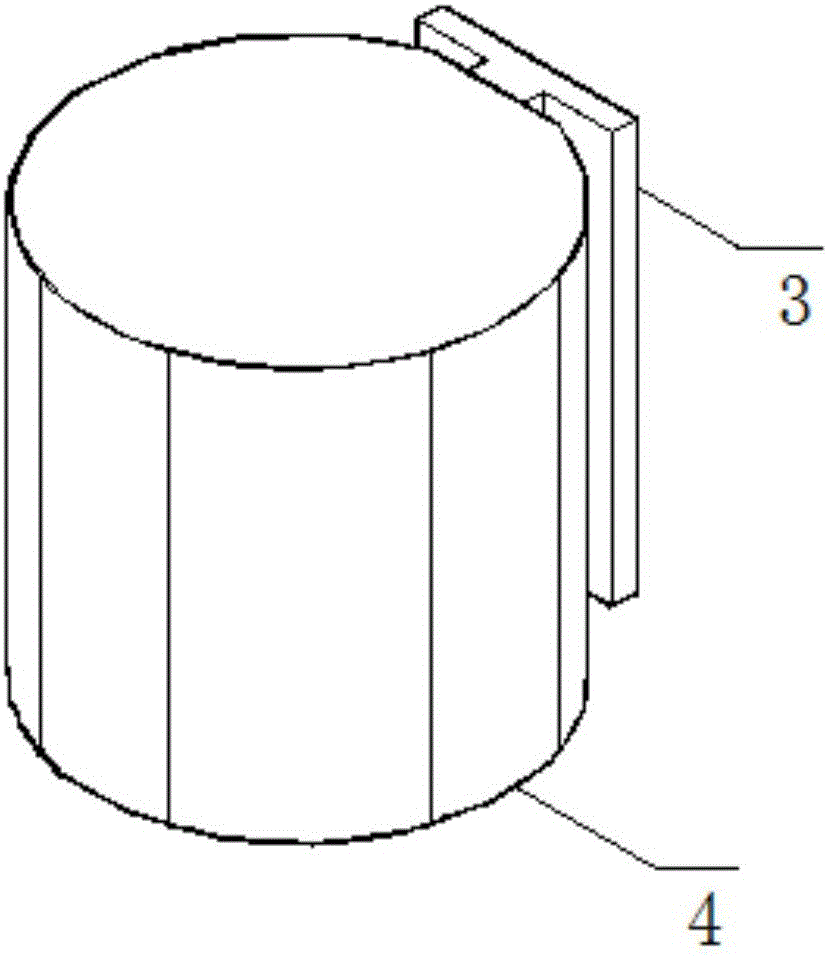

图2为本实用新型的副暖壶框结构示意图；

图3为本实用新型的主暖壶框俯视剖面图；

图4为本实用新型的副暖壶框俯视剖面图；

图5为本实用新型的提手剖面图。

示意图中的标号说明：1、卡槽；2、主暖壶框；3、T型插块；4、副暖壶框；5、提手；6、卡块。

具体实施方式

为进一步了解本实用新型的内容，结合附图和实施例对本实用新型作详细描述。

实施例1

请参阅图1-图5，本实施例的一种能够同时提取多个暖壶的暖壶框，包括主暖壶框2和固定安装在主暖壶框2侧面的含有中空腔的卡槽1，所述主暖壶框2的顶部焊接有提手5；所述卡槽1的底部均固定有卡块6；所述卡槽1与T型插块3相互匹配连接，T型插块3固定在副暖壶框4上；所述卡槽1设置有四个，可同时实现手提四个暖壶；所述提手5为设有两个空腔的梯形结构，两个空腔可放置手指，方便手提；所述主暖壶框为圆柱形结构，方便美观。

本实用使用原理：

副暖壶框4的T型插块3将插入主暖壶框2的卡槽1中，通过卡块6来防止副暖壶框4的T型插块3下降，防止暖水壶从卡槽1中坠落，热水烫伤人；将通过提取主暖壶框2的顶部焊接的提手5来提取主暖壶框2，带动其余的副暖壶框4来实现一次性提取多个暖壶。通过主暖壶框2的连接装置和副暖壶框4连接并起到固定作用，实现通过主暖壶框2来提取副暖壶框4。

以上示意性的对本实用新型及其实施方式进行了描述，该描述没有限制性，附图中所示的也只是本实用新型的实施方式之一，实际的结构并不局限于此。所以，如果本领域的普通技术人员受其启示，在不脱离本实用新型创造宗旨的情况下，不经创造性的设计出与该技术方案相似的结构方式及实施例，均应属于本实用新型的保护范围。
