一种多功能空气制水机的制作方法

本实用新型涉及空气制水设备技术领域，具体为一种多功能空气制水机。

背景技术：

目前，在水资源匮乏地区难以获得生活用水，在一些山区为了提水甚至要攀爬危险的山崖，如此一来则需要制水机，然而现在市场上许多的制水机产出的水质量差且无法达到国家卫生标准的要求，不能直接饮用，具有极大的局限性，不能满足当前的需求。

技术实现要素：

本实用新型的目的在于提供一种多功能空气制水机，以解决上述背景技术中提出的问题，所具有的有益效果是；采用加热技术和消毒杀菌技术，提供直接产出热水并可以直接饮用，实现了多功能一体化，且移动方便。

为实现上述目的，本实用新型提供如下技术方案：一种多功能空气制水机，包括机箱、过滤网、压缩机、电热器和冷水箱，所述机箱内部分为上下两室，且中间固定安装有挡板，所述过滤网固定安装在机箱左端面，所述压缩机通过通气管与过滤网和加热器紧密连接，且加热器设置在压缩机的右侧，所述加热器下方固定安装有喷气管，且喷气管上设置有喷口，所述机箱内壁左端面上固定有水冷机，所述水冷机右侧安装有冷凝管，所述冷凝管下方设置有集水板，所述水冷机下方设置有集水仓，且集水仓内部设置有活性炭过滤层，所述集水仓与消毒杀菌器通过水管连接，且消毒杀菌器设置在集水板下方，所述冷水箱设置在消毒杀菌器下方，且冷水箱与消毒杀菌器通过水管紧密连接，所述冷水箱与热水箱通过水管紧密连接，且热水箱设置在冷水箱左侧，所述电热器与热水箱通过电热线圈连接，且电热线圈固定安装在热水箱底部，所述机箱右端面设置有排气管。

优选的，所述机箱正面设置有电源开关。

优选的，所述机箱正面安装有冷水阀和热水阀，且热水阀设置在冷水阀的左侧。

优选的，所述冷水阀穿过机箱与冷水箱连接。

优选的，所述热水阀穿过机箱与热水箱连接。

优选的，所述水冷机外壁上覆盖有防水套。

优选的，所述机箱底部安装有滚轮。

优选的，所述集水板下方固定安装有支架。

与现有技术相比，本实用新型的有益效果是：该设备在压缩空气前先通过过滤网进行过滤，减少空气中的杂质对设备与产出的水产生影响，喷气管可以使热气充分的与冷凝管接触形成冷凝水，降低了排出的干燥空气的温度，降低设备功耗，防水套可以保护水冷机不会因为与水蒸气接触而产生故障，活性炭过滤层和消毒杀菌器可以对冷凝水充分的祛除杂质并消毒杀菌，使冷凝水可以直接饮用，电热器和电热线圈可以对水进行加热，使用户可以直接使用热水，本设备功能多样，节能环保且移动方便。

附图说明

图1为本实用新型内部的结构示意图；

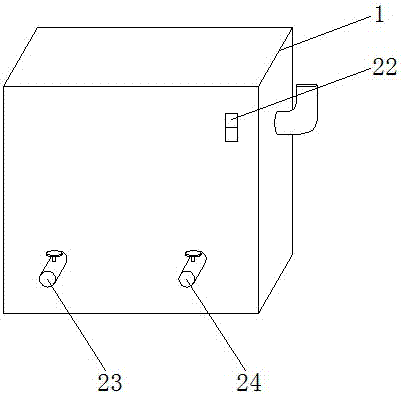

图2为本实用新型外部的结构示意图；

图3为本实用新型喷气管的结构示意图。

图中：1-机箱；2-过滤网；3-压缩机；4-通气管；5-加热器；6-水冷机；7-集水板；8-集水仓；9-活性炭过滤层；10-热水箱；11-滚轮；12-电热线圈；13-电热器；14-水管；15-冷水箱；16-挡板；17-喷气管；18-冷凝管；19-排气管；20-支架；21-消毒杀菌器；22-电源开关；23-热水阀；24-冷水阀；25-喷口。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供的一种实施例：一种多功能空气制水机，包括机箱1、过滤网2、压缩机3、电热器13和冷水箱15，机箱1内部分为上下两室，且中间固定安装有挡板16，过滤网2固定安装在机箱1左端面，压缩机3通过通气管4与过滤网1和加热器5紧密连接，且加热器5设置在压缩机3的右侧，加热器5下方固定安装有喷气管17，且喷气管17上设置有喷口25，机箱1内壁左端面上固定有水冷机6，水冷机6右侧安装有冷凝管18，冷凝管18下方设置有集水板7，水冷机6下方设置有集水仓8，且集水仓8内部设置有活性炭过滤层9，集水仓8与消毒杀菌器21通过水管14连接，且消毒杀菌器21设置在集水板7下方，冷水箱15设置在消毒杀菌器21下方，且冷水箱15与消毒杀菌器21通过水管14紧密连接，冷水箱15与热水箱10通过水管14紧密连接，且热水箱10设置在冷水箱15左侧，电热器13与热水箱10通过电热线圈12连接，且电热线圈12固定安装在热水箱10底部，机箱1右端面设置有排气管19，机箱1正面设置有电源开关22，机箱1正面安装有冷水阀24和热水阀23，且热水阀23设置在冷水阀24的左侧，冷水阀24穿过机箱1与冷水箱15连接，热水阀23穿过机箱1与热水箱10连接，水冷机6外壁上覆盖有防水套，机箱1底部安装有滚轮11，集水板7下方固定安装有支架20。

工作原理；使用时，打开电源开关22，外界空气通过过滤网2经由通气管4进入压缩机3进行压缩，压缩空气经由加热器5加热并通过喷气管17上的喷口25均匀的与冷凝管18接触，热空气中的水分子冷凝成水，经过集水板7进入集水仓8，经过活性炭过滤层9过滤，通过水管14在消毒杀菌器21里消毒杀菌之后进入冷水箱15，同时你一部分水会经过水管14进入热水箱10，并经由电热器13和电热线圈12加热成热水，干燥的空气则通过排气管19排出。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
