本实用新型涉及双层床的抽屉，是一种双层床抽屉。

背景技术：

双层床是一种为了节省房间空间的家具，其广泛地应用于学校、工厂等集体宿舍，使用时需要通过扶梯上下攀爬才能从下铺爬到上铺，或从上铺爬下来。同时，现有一些学校宿舍，为了方便学习课桌的放置，在双层床中省略了下铺结构，而在双层床的下铺设置了学习课桌，使学习课桌与床体连为一体，从而进一步节省了学习课桌在宿舍的放置。现有一些双层床为了物品的更多放置，在上铺或下铺设置了抽屉；其中，一些双层床在上铺的下面设置了抽屉，如中国专利文献刊载的申请号201120498582.2，授权公告日2012.08.22，实用新型名称为“一种多功能学生双层床”，该双层床包括上铺、下铺和床架，在上铺和下铺的床板外侧底部分别设置有抽屉，即采用在上铺、下铺底部通过滑动轨道连接有抽屉，这样既不占用床的面积，也方便学生取用东西。但上述结构中的抽屉空间较小，较难折叠收拢，较难应用于下面设置学习课桌的双层床。

技术实现要素：

为克服上述不足，本实用新型的目的是向本领域提供一种伸缩式的双层床抽屉，使其解决现有同类双层床产品中抽屉结构伸缩使用较为不便，存储空间有限，功能较为简单的技术问题。其目的是通过如下技术方案实现的。

一种双层床抽屉，该抽屉的主体为伸缩抽屉，所述伸缩抽屉设置于床体的上床铺底部，上床铺的下方设有书桌，伸缩抽屉包括伸缩架和围布；其结构设计要点是所述伸缩抽屉的伸缩架由呈×字形的连杆依次铰接相连成铰接架，对称的铰接架之间的底部铰接位通过连接杆连接，连接杆之间设有围布，伸缩架的顶部外侧铰接处设有轨道轴，伸缩架的一端通过定位片固定于床体或墙体，定位片为圆形安装片或L字形安装板，伸缩架通过轨道轴设置于上床铺底部的轨道，轨道的外侧末端设有限位块，限位块侧末端的轨道轴设有锁钮。从而该抽屉通过伸缩架结构拉出展开使用，或拉动收回，其最小高度的存储空间通过限位块限定其拉伸程度，从而该抽屉在不使用时，收回后的该抽屉不影响上床铺下方的书桌使用。

所述伸缩架的外侧一侧铰接架设有夹子，夹子通过球头杆与铰接架的中间铰接位连接。上述夹子便于手机或平板电脑的固定，从而使伸缩架作为手机或平板电脑的固定座使用，同时夹子亦可用于其它物品的夹持。

所述伸缩架的外侧铰接架之间设有限位杆，限位杆设置于铰接架的中间铰接位，或限位杆设置于铰接架的顶部与中间铰接位之间。上述结构便于通过限位杆拉动伸缩架实现伸缩，同时便于防止该抽屉内的物品掉落或掉出。

本实用新型设计合理，使用、生产、安装方便，隐蔽性好，功能多样；适合作为双层床的抽屉使用，及其同类使用要求的抽屉使用。

附图说明

图1是本实用新型的结构示意图。

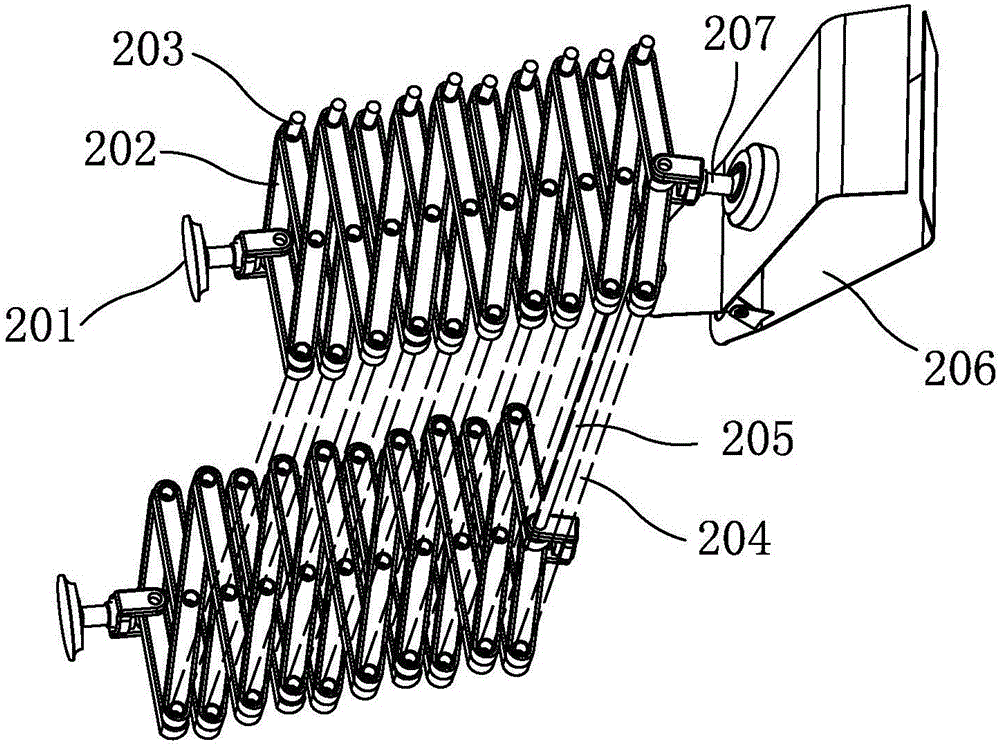

图2是本实用新型的伸缩抽屉部分结构示意图，图中省略了轨道和围布，虚线为连接杆。

附图序号及名称：1、床体，101、书桌，102、上床铺，2、伸缩抽屉，201、定位片，202、伸缩架，203、轨道轴，204、连接杆，205、限位杆，206、夹子，207、球头杆。

具体实施方式

现结合附图对本实用新型结构作进一步描述。如图1、图2所示，该抽屉的主体为伸缩抽屉2，伸缩抽屉设置于床体1的上床铺102底部，上床铺的下方设有书桌101，伸缩抽屉包括伸缩架202和围布。其具体结构如下：伸缩抽屉的伸缩架202由呈×字形的连杆依次铰接相连成铰接架，对称的铰接架之间的底部铰接位通过连接杆204连接，连接杆之间设有围布，伸缩架的顶部外侧铰接处设有轨道轴203，伸缩架的一端通过定位片201固定于床体1或墙体，定位片为圆形安装片或L字形安装板，伸缩架通过轨道轴设置于上床铺底部的轨道，轨道的外侧末端设有限位块，限位块侧末端的轨道轴设有锁钮。伸缩架的外侧一侧铰接架设有夹子206，夹子通过球头杆207与铰接架的中间铰接位连接；伸缩架的外侧铰接架之间设有限位杆205，限位杆设置于铰接架的中间铰接位。

使用前，该抽屉的轨道安装于上床铺的底部，该抽屉两侧的轨道轴套入两侧的轨道中，该抽屉一端通过定位片固定于床体或墙体，轨道的另一侧末端设置安装上限位块，并根据需要调节限位块在轨道中的位置，该抽屉即可使用。使用时，通过限位杆拉动该抽屉的伸缩，拉出的伸缩架通过末端轨道轴的锁钮锁紧，物品放置于连接杆之间的围布上，同时夹子用于手机或平板电脑的夹持，从而便于坐在书桌时，观看手机或平板电脑的视频。
