一种盒式更换塑料薄膜卷的马桶盖的制作方法

本实用新型涉及卫浴技术领域，尤其涉及一种盒式更换塑料薄膜卷的马桶盖。

背景技术：

随着社会的进步和发展，环境卫生状况对人们的健康所产生的影响已越来越被人们所重视。现有卫生间中的马桶都有一个坐垫和一个上盖，然而公共场所使用的人数众多，如宾馆旅社、医院、旅游点等场所的卫生间，其卫生情况不容乐观，易引起疾病的传播传染，影响到人们的健康生活。现有宾馆旅社中卫生间的坐便器有些采用药水擦拭消毒，这种擦拭消毒难以做到频繁操作，也许一天擦拭消毒一次，甚至更久才擦拭消毒一次，仍很难让用户放心使用。还有些则在坐垫套上一次性塑料薄膜，由于塑料薄膜使用时可随即更换，是用户相对放心的。

然而，现有技术中，马桶的塑料薄膜用完后的更换，却是令人感到麻烦的事情。现有塑料薄膜的更换十分麻烦，往往采用类似卷纸的更换结构。将马桶后端的支撑座的侧面打开，然后取出塑料薄膜的卷轴套上新的一卷塑料薄膜后，在将卷轴两端对准位置的卡在支撑座内。这种结构在组装时，需要将卷轴两端准确对位才能完成装配，十分不方便。现有的塑料薄膜更换结构，甚至还很多是需要将支撑座的整个盖子打开才能更换塑料薄膜。也使很多人不愿意去更换，使公共场所的塑料薄膜不能及时更换，让用户常无法使用。因此，我们需要设置一款方便更换塑料薄膜卷的结构。

技术实现要素：

本实用新型的目的在于克服现有技术的缺点，提供一种方便更换的盒式更换塑料薄膜卷的马桶盖。

为解决上述技术问题，本实用新型采用了以下技术措施：

一种盒式更换塑料薄膜卷的马桶盖，包括支撑座和垫圈，所述垫圈设在支撑座的前侧，所述支撑座内设有薄膜卷装置，用于向垫圈套入薄膜，所述薄膜卷装置包括更换盒和卷轴，所述卷轴上绕设薄膜，所述卷轴设在更换盒内，所述支撑座的侧面开设有盒槽，所述更换盒可拆装的设在盒槽内。

本实用新型还可以通过以下技术措施进一步完善：

作为进一步改进，所述薄膜卷装置包括薄膜输出单元和薄膜输入单元，所述薄膜输入单元连接有驱动件，所述薄膜输出单元向外输出薄膜套入垫圈，所述薄膜输入单元在驱动件的驱动下自动将薄膜卷入薄膜输入单元内。

作为进一步改进，所述更换盒包括弧形槽、内侧壁和外侧壁，所述弧形槽的内外侧分别设置内侧壁和外侧壁，所述弧形槽上设有导向单元和扣装单元，所述导向单元和扣装单元均相对外侧壁水平设置。

作为进一步改进，所述导向单元包括第一导向块，所述第一导向块为长条形凸块，所述第一导向块设在弧形槽的底面，所述盒槽内对应开设有第一导向槽。

作为进一步改进，所述导向单元还包括第二导向块，所述第二导向块为长条形凸块，所述第二导向块设在弧形槽的后侧，所述盒槽内对应开设有第二导向槽，所述第二导向块的一端设有固定凸块，所述固定凸块卡装在第二导向槽内。

作为进一步改进，所述扣装单元设在弧形槽的底面，所述扣装单元包括弹性块、第一扣点和第二扣点，所述第一扣点和第二扣点间隔设在弹性块的底面，所述第一扣点朝向远离弧形槽的方向凸起，所述盒槽内对应有第一挡块，所述第一扣点扣装在第一挡块内侧将更换盒固定在盒槽内，所述第一扣点面向第一挡块的一面设为倾斜的导向面。

作为进一步改进，所述第二扣点位于第一扣点的外侧，所述第二扣点朝向远离弧形槽的方向凸起，所述盒槽内对应有可活动第二挡块，所述第二挡块可插入或抽离盒槽。

作为进一步改进，所述更换盒采用具有弹性的塑料材质制成，所述弹性块与更换盒一体制成。

作为进一步改进，所述更换盒还包括扣合板，所述扣合板设在更换盒的外侧壁的外侧，将第二挡块抽离盒槽时，手把持扣合板可将其扣入盒槽内或从盒槽内取出。

作为进一步改进，所述更换盒的内外侧壁上分别开设有内卡槽和外卡槽，所述卷轴的两端分别设在内卡槽和外卡槽上。

与现有技术相比较，本实用新型具有以下优点：

1、薄膜卷装置采用更换盒的结构，可拆装的设在支撑座上的盒槽内。这样，薄膜卷用完时，将更换盒取出，并更换新的薄膜卷，然后再将更换盒装入盒槽内即可。与传统结构相比，无需困难的对位轴的两端，也不用将支撑座的盖子打开。薄膜卷装置具有结构巧妙、更换薄膜卷方便的优点。

2、所述薄膜卷装置包括薄膜输出单元和薄膜输入单元。其中薄膜输出单元和薄膜输入单元都采用更换盒的结构，方便更换新的薄膜卷，也方便取出使用过的薄膜卷。且所述薄膜输入单元在驱动件的驱动下自动将薄膜卷入薄膜输入单元内。这样，薄膜卷在垫圈部分也能自动的替换更新，方便用户的使用。

3、在更换盒上设置导向单元和扣装单元。扣装单元是用于将更换盒固定在盒槽内，而导向单元在拆装时具有导向作用，方便更换盒准确的装在盒槽内。既使更换盒能稳固的设在盒槽内，也使拆装简单、方便。

4、将导向单元相对外侧壁水平设置，并设置了一个长条形凸块结构的第一导向块。即第一导向块沿弧形槽的轴向设置，这样更换盒拆装时沿弧形槽轴向移动，避免更换时移动困难、被其它结构卡住。还在导向单元上增设第二导向块，即进一步限定了弧形槽的轴向，避免更换盒拆装时向上偏移或轻微转动等问题。

5、扣装单元采用扣点和弹性块的结构，将导向单元沿盒槽内的导向槽推入，即可轻松的将更换盒固定在盒槽内。第一扣点面向第一挡块的一面设为倾斜的导向面，方便第一扣点的扣入第一挡块的内侧，也方便其脱离第一挡块。

附图说明

附图1是本实用新型盒式更换塑料薄膜卷的马桶盖的总装示意图；

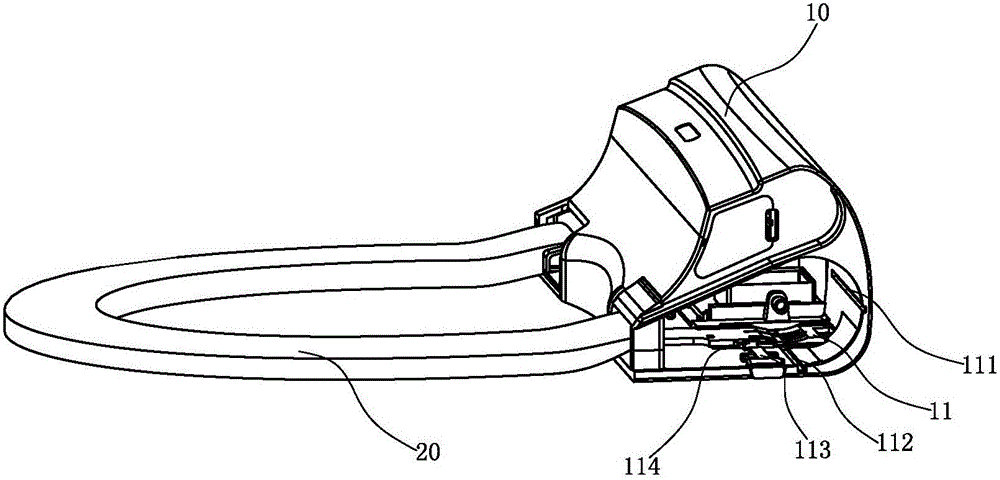

附图2是附图1所述盒式更换塑料薄膜卷的马桶盖去除薄膜卷装置的示意图；

附图3是附图1所述盒式更换塑料薄膜卷打开支撑座的示意图；

附图4是附图3中薄膜卷装置与部分支撑座的分解示意图；

附图5是附图4中更换盒的示意图；

附图6是沿附图4中A方向的更换盒的示意图。

具体实施方式

下面结合附图与具体实施方式对本实用新型作进一步详细描述。

请参考图1至图6，一种盒式更换塑料薄膜卷的马桶盖包括支撑座10和垫圈20，所述垫圈20设在支撑座10的前侧。所述支撑座10内设有薄膜卷装置30，用于向垫圈20套入薄膜。所述薄膜卷装置30包括更换盒31和卷轴32，所述卷轴32上绕设薄膜，所述卷轴32设在更换盒31内，所述支撑座10的侧面开设有盒槽11，所述更换盒31可拆装的设在盒槽11内。薄膜卷装置30采用更换盒31的结构，可拆装的设在支撑座10上的盒槽11内。这样，薄膜卷用完时，将更换盒31取出，并更换新的薄膜卷，然后再将更换盒31装入盒槽11内即可。与传统结构相比，无需困难的对位轴的两端，也不用将支撑座10的盖子打开。薄膜卷装置30具有结构巧妙、更换薄膜卷方便的优点。

所述薄膜卷装置30包括薄膜输出单元30a和薄膜输入单元30b，所述薄膜输出单元30a和薄膜输入单元30b分别设在支撑座10的左右两侧，即分别位于垫圈20两端的后侧。所述薄膜输入单元30b连接有驱动件12，所述薄膜输出单元30a向外输出薄膜套入垫圈20，所述薄膜输入单元30b在驱动件12的驱动下自动将薄膜卷入薄膜输入单元30b内，驱动件12可选用旋转电机。其中，薄膜输出单元30a和薄膜输入单元30b都采用更换盒31的结构，方便更换新的薄膜卷，也方便取出使用过的薄膜卷。且所述薄膜输入单元30b在驱动件12的驱动下自动将薄膜卷入薄膜输入单元30b内。这样，薄膜卷在垫圈20部分也能自动的替换更新，方便用户的使用。优选的，在薄膜输出单元30a与垫圈20一端之间设有进膜块13，进膜块13能将薄膜撑开一些，方便薄膜顺畅的套入垫圈20。在薄膜输入单元30b与垫圈20另一端之间设有回收轴14，薄膜从回收轴14的下方通过再绕设在薄膜输入单元30b上，这样被撑开的薄膜能被压合一些，使薄膜能整齐的被收集在薄膜输入单元30b上。

所述更换盒31包括弧形槽313、内侧壁314和外侧壁312，所述弧形槽313的内外侧分别设置内侧壁314和外侧壁312，所述弧形槽313上设有导向单元和扣装单元311，所述导向单元和扣装单元311均相对外侧壁312水平设置。扣装单元311是用于将更换盒31固定在盒槽11内，而导向单元在拆装时具有导向作用，方便更换盒31准确的装在盒槽11内。既使更换盒31能稳固的设在盒槽11内，也使拆装简单、方便。

所述导向单元包括第一导向块318，所述第一导向块318为长条形凸块，所述第一导向块318设在弧形槽313的底面，所述盒槽11内对应开设有第一导向槽112。所述导向单元还包括第二导向块319，所述第二导向块319为长条形凸块，所述第二导向块319设在弧形槽313的后侧，所述盒槽11内对应开设有第二导向槽111。采用长条形凸块结构的第一导向块318。即第一导向块318沿弧形槽313的轴向设置，这样更换盒31拆装时沿弧形槽313轴向移动，避免更换时移动困难、被其它结构卡住。还在导向单元上增设第二导向块319，即进一步限定了弧形槽313的轴向，避免更换盒31拆装时向上偏移或轻微转动等问题。优选的，所述第二导向块319的左端设有固定凸块3191，所述固定凸块3191卡装在第二导向槽111内。是为了更好的将更换盒31固定在盒槽11内。且最好将固定凸块3191的侧面设成倾斜面或弧面，能方便固定凸块3191的卡入或脱离。当然，如果有需要也可以在第一导向块318上设置固定的结构。

所述扣装单元311设在弧形槽313的底面，所述扣装单元311包括弹性块3113、第一扣点3111和第二扣点3112。所述更换盒31采用具有弹性的塑料材质制成，所述弹性块3113与更换盒31一体制成。所述第一扣点3111和第二扣点3112间隔设在弹性块3113的底面，所述第一扣点3111朝向远离弧形槽313的方向凸起，所述盒槽11内对应有第一挡块114，所述第一扣点3111扣装在第一挡块114内侧将更换盒31固定在盒槽11内。扣装单元311采用扣点和弹性块3113的结构，将导向单元沿盒槽11内的导向槽推入，即可轻松的将更换盒31固定在盒槽11内。优选的，所述第一扣点3111面向第一挡块114的一面设为倾斜的导向面，方便第一扣点3111的扣入第一挡块114的内侧，也方便其脱离第一挡块114。

所述第二扣点3112位于第一扣点3111的外侧，所述第二扣点3112朝向远离弧形槽313的方向凸起，所述盒槽11内对应有可活动第二挡块114，所述第二挡块114可插入或抽离盒槽11。所述更换盒31还包括扣合板315，所述扣合板315设在更换盒31的外侧壁312的外侧，将第二挡块114抽离盒槽11时，手把持扣合板315可将其扣入盒槽11内或从盒槽11内取出。所述更换盒31的内外侧壁312上分别开设有内卡槽317和外卡槽316，所述卷轴32的两端分别设在内卡槽317和外卡槽316上。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型保护的范围之内。
